不銹鋼蝶閥閥門首頁 > 產品展示 > 蝶閥 > 不銹鋼蝶閥 >

產品名稱:電動對夾不銹鋼蝶閥[ 2016-07-22 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  •

    一、電動對夾不銹鋼蝶閥概述


    上海湖泉閥門有限公司生產的電動對夾不銹鋼蝶閥采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,該產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。符合國家GB/T13927-92閥門壓力試驗標準。電動對夾不銹鋼蝶閥可安裝在溫度≤425℃,介質可為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。

    二、電動對夾不銹鋼蝶閥特點


    1、電動對夾不銹鋼蝶閥采用雙偏心結構,操作靈活,省力,方便。
    2、電動對夾不銹鋼蝶閥具有雙向密封功能,不受介質流向的控制,可在任何方向安裝。
    3、電動對夾不銹鋼蝶閥蝶板采用框架結構,可適用不同特點的介質,供用戶選擇。
    4、電動對夾不銹鋼蝶閥能有效地防止銹蝕,可使用于不同介質。
    5、電動不銹鋼蝶閥具有雙向密封功能,不受介質流向的控制,可在任何方向安裝。

    三、電動對夾不銹鋼蝶閥工作原理


    電動對夾不銹鋼蝶閥是采用中線式蝶板以及短結構鋼板進行焊接而成,是屬于較新型結構,閥座與蝶板的密封面采用不銹鋼與不同硬度合金制造,因此電動對夾不銹鋼蝶閥在溫度≤425℃的介質管道中可實現雙向密封功能。

    四.電動對夾不銹鋼蝶閥采用標準


    制造標準

    GB/T 122387-89

    法蘭標準

    GB9113-2000、GB17241.6-1998

    結構長度標準

    GB12221-89

    檢驗標準

    GB/T 13927-92



    五、電動對夾不銹鋼蝶閥主要技術參數和性能


    公稱通徑
    DN(mm)
    50~700
    公稱壓力
    PN(MPa)
    0.6
    1.0
    1.6
    2.5
    4.0
    試驗壓力Ps(MPa)
    強度試驗
    0.9
    1.5
    2.4
    3.75
    6.0
    密封試驗
    0.66
    1.1
    1.76
    2.75
    4.4
    氣密封試驗
    0.6
    0.6
    0.6
    0.6
    0.6
    適用介質
    水、蒸氣、油品、酸類腐蝕性等。
    適用溫度
    碳鋼 :-29℃~425℃ 不銹鋼:-40℃~600℃

    六、電動對夾不銹鋼蝶閥訂貨說明

    1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
      2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明。
      3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
      4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
      歡迎您訪問我們的網站【http://56485.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:021-64162222



  • 七、電動對夾不銹鋼蝶閥主要外形連接尺寸


    主要外形連接尺寸                              (單位:mm)

    公稱通經(DN)

    主要尺寸

    法蘭尺寸和螺栓規格

    1.0MPa

    1.6MPa

    2.5MPa

    L

    H1

    H

    D

    D1

    n-Фd

    D

    D1

    n-Фd

    D

    D1

    n-Фd

    50

    108

    350

    112

    165

    125

    4-18

    165

    125

    4-18

    165

    125

    4-18

    65

    112

    370

    115

    185

    145

    4-18

    185

    145

    4-18

    185

    145

    8-18

    80

    114

    380

    120

    200

    160

    4-18

    200

    160

    8-18

    200

    160

    8-18

    100

    127

    420

    138

    220

    180

    8-18

    220

    180

    8-18

    235

    190

    8-22

    125

    140

    460

    164

    250

    210

    8-18

    250

    210

    8-22

    270

    220

    8-26

    150

    140

    555

    175

    285

    240

    8-22

    285

    240

    8-22

    300

    250

    8-26

    200

    152

    760

    200

    340

    295

    8-22

    340

    295

    12-22

    360

    310

    12-26

    250

    165

    830

    243

    395

    350

    12-22

    405

    355

    12-26

    425

    370

    12-30

    300

    178

    895

    250

    445

    400

    12-22

    460

    410

    12-26

    485

    430

    16-30

    350

    190

    950

    280

    505

    460

    16-22

    520

    470

    16-26

    555

    490

    16-33

    400

    216

    1190

    305

    565

    515

    16-26

    580

    525

    16-30

    620

    550

    16-36

    450

    222

    1255

    350

    615

    565

    20-26

    640

    585

    20-30

    670

    600

    20-36

    500

    229

    1305

    380

    670

    620

    20-26

    715

    650

    20-33

    730

    660

    20-36

    600

    267

    1340

    445

    780

    725

    20-30

    840

    770

    20-36

    845

    770

    20-39

    700

    292

    1520

    480

    895

    840

    24-30

    910

    840

    24-36

    960

    875

    24-42

    800

    318

    1710

    530

    1015

    950

    24-33

    1025

    950

    24-39

    1085

    990

    24-48

    900

    330

    1810

    580

    1115

    1050

    28-33

    1125

    1050

    28-39

    1185

    1090

    28-48

    1000

    410

    1960

    650

    1230

    1160

    28-36

    1255

    1170

    28-42

    1320

    1210

    28-56

    1200

    470

    2250

    760

    1455

    1380

    32-39

    1485

    1390

    32-48

    1530

    1420

    32-56

    1400

    530

    2435

    850

    1675

    1590

    36-42

    1685

    1590

    36-48

    1755

    1640

    36-62

    1600

    600

    2780

    1030

    1915

    1820

    40-48

    1930

    1820

    40-56

    1975

    1860

    40-62

    1800

    670

    3020

    1230

    2115

    2020

    44-48

    2130

    2020

    44-56

    2195

    2070

    44-70

    2000

    760

    3270

    1350

    2325

    2230

    48-48

    2345

    2230

    48-62

    2425

    2300

    48-70

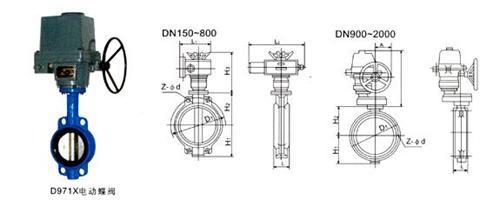

  • 八、電動對夾不銹鋼蝶閥結構示意圖:




    電動對夾不銹鋼蝶閥
