不銹鋼閘閥閥門首頁 > 產品展示 > 閘閥 > 不銹鋼閘閥 >

產品名稱：不銹鋼電動閘閥z941w[ 2020-04-07 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、不銹鋼電動閘閥z941w簡單介紹

    上海湖泉不銹鋼電動閘閥z941w由電動裝置與不銹鋼閘閥組成，它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。不僅適用于石油、化工、火力電站等各種工況的管路上，也適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

    二、不銹鋼電動閘閥z941w主要特點

    1、都很方便，十分省力，因此可以很輕松的進行；
    2、封面不易受到?jīng)_刷和侵蝕，因此不容易導致折舊；
    3、體簡單，因此結構的長度短，并且有很優良的制作工藝，因此適用的范圍很廣；

    三、不銹鋼電動閘閥z941w主要零部件材料

    閥體 / 閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    零件名稱 ZG1Cr18Ni9Ti 系列 ZG00Cr18Ni10 系列 ZG1Cr18Ni12Mo2Ti 系列 ZG00Cr17Ni14Mo2系列 WCB 系列
    閘板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
    閥桿 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
    填料 PTFE 編織 PTFE 編織 PTFE 編織 PTFE 編織 石墨
    墊片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨 +304
    壓蓋 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    填料壓環 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

    四、不銹鋼電動閘閥z941w主要性能規范　　

    型號 公稱壓力(MPa) 實驗壓力 工作溫度 ( ℃) 適用介質
    強度 ( 水 )(Mpa) 密封 ( 水 )空氣 低壓密封空氣(Mpa)
    Z94IH-16C
    Z941W-16P(R)    		 1.6 2.4 1.8 0.6 ≤200 NITRICACID
    硝酸類
    ACETICACID
    醋酸類
    NITRICACID
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸類
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類



  • 五、不銹鋼電動閘閥z941w 主要外形連接尺寸

    1.6MPa 主要連接尺寸

    尺寸 DN 15 20 25 32 40 50 65 80 100
    L mm 130 150 160 180 200 250 265 280 300
    H mm 175 180 210 210 350 358 373 435 500
    W mm 180 180 200 200 200 240 240 280 320
    尺寸 DN 125 150 200 250 300 350 400 450 500
    L mm 325 350 400 450 500 550 600 650 700
    H mm 614 674 818 1225 1415 1630 1780 2050 2181
    W mm 360 360 400 450 500 500 600 720 720

    2.5MPa 主要連接尺寸

    尺寸 DN 15 20 25 32 40 50 65 80 100
    L mm 130 150 160 180 200 250 265 280 300
    H mm 175 180 210 210 350 358 373 435 500
    W mm 180 180 200 200 200 240 240 280 320
    尺寸 DN 125 150 200 250 300 350 400 450 500
    L mm 325 350 400 450 500 550 600 650 700
    H mm 614 674 818 1225 1415 1630 1780 2050 2181
    W mm 360 360 400 450 500 500 600 720 720

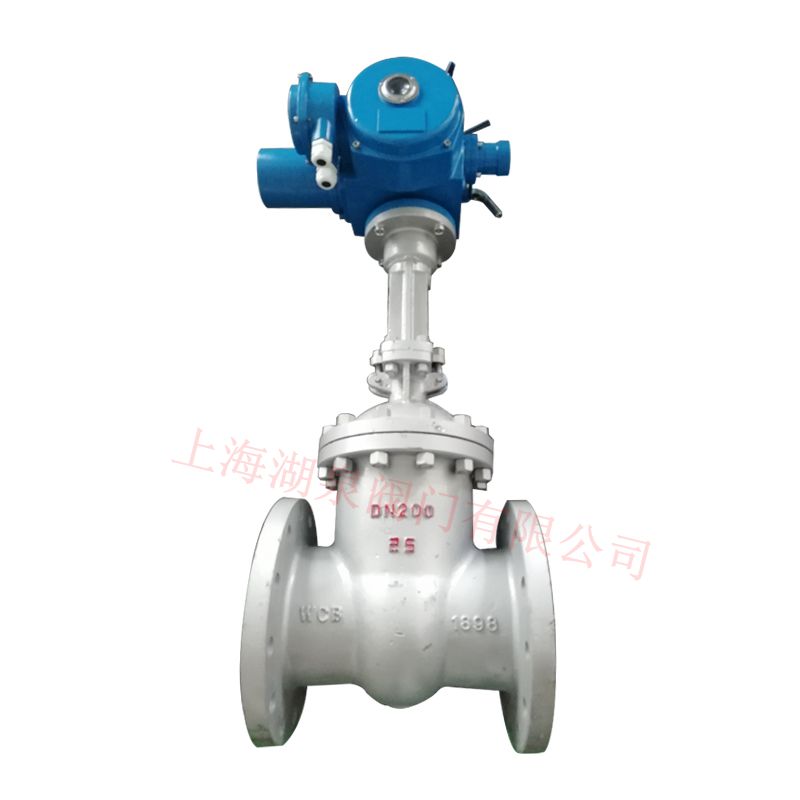

  • 六、不銹鋼電動閘閥z941w產品圖


    不銹鋼電動閘閥z941w
