    一、電動暗桿楔式閘閥z945t-2.5 產品介紹

    上海湖泉閥門有限公司電動暗桿楔式閘閥z945t-2.5是由多回轉電動執行器與楔式閘閥組成,主要用來接通或截斷管路中的介質,適用的壓力、溫度及口徑范圍很大,尤其適用于中、大口徑的管道。楔式電動閘閥廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。操作方式有:手動、齒輪傳動、電動、氣動等。DN50~600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材 料:碳鋼 不銹鋼。

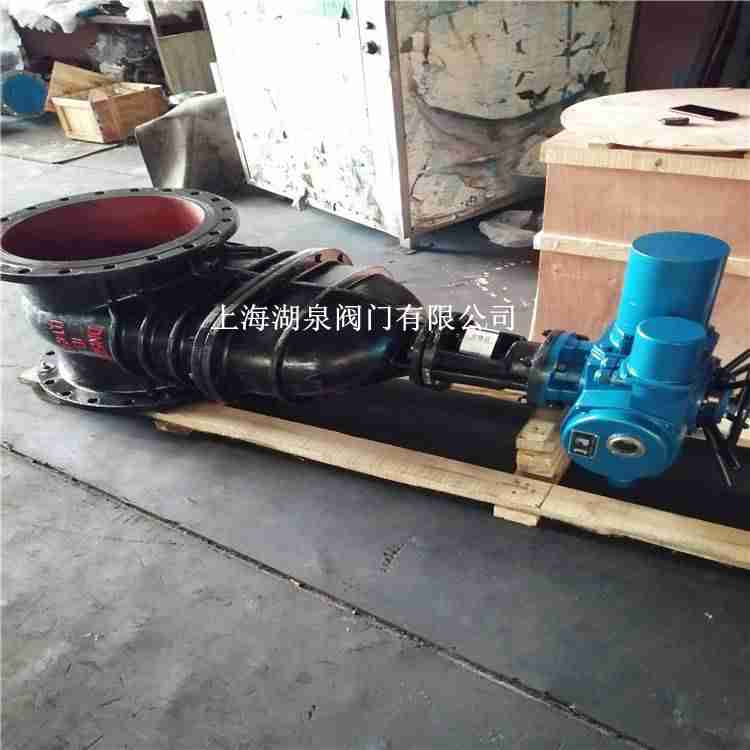

    電動暗桿楔式閘閥z945t-2.5

    二、電動暗桿楔式閘閥z945t-2.5 主要零件材料

    零件名稱 材 料
    Z945T-10 Z945W-10
    閥體、閥蓋 灰鑄鐵 灰鑄鐵
    閘 板 灰鑄鐵+黃銅 灰鑄鐵
    閥 桿 碳鋼(銅) 碳鋼(銅)
    閥桿螺母 青銅(球鐵) 青銅(球鐵)

    三、電動暗桿楔式閘閥z945t-2.5性能規范

    型號 公稱壓力 (MPa) 試驗壓力 適用溫度 (℃) 適用介質
    強度(水) (MPa) 密封(水) (MPa)
    Z945T-10 1.0 1.5 1.1 ≤100 蒸氣、水、
    Z945W-10 ≤100 油品

    四、電動暗桿楔式閘閥z945t-2.5主要尺寸

    型 號 公稱通徑 DN(mm) 尺寸 重量 (KG)
    L D D1 D2 b-f z-фd H H1 L1 L2
    Z945T/W -10 100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
    125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
    150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
    200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
    250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
    300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
    350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
    400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
    500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
    600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
    700 660 895 840 800 40-5 24-ф30 1976   258 318 1800
    800 720 1010 950 905 44-5 24-ф34 2136   258 318 2340

    訂貨時請注明:
    一、、產品型號 、公稱通徑DN,壓力、介質工作溫度范圍 、閥體、閥塞套筒材質 、是否帶附件,說明型號 、是否有其它特殊要求
    二、若已經由設計單位選定我公司的電動暗桿楔式閘閥型號,請您根據參數直接與我們銷售中心訂購。
    三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數,我們可以為您提供專業的解決方案,如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
