產品名稱：截止閥J41W-100P DN65 PN10 GB/T32808|304|[ 2024-04-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、截止閥J41W-100P DN65產品介紹

    上海湖泉閥門集團有限公司截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。電動截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%~30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

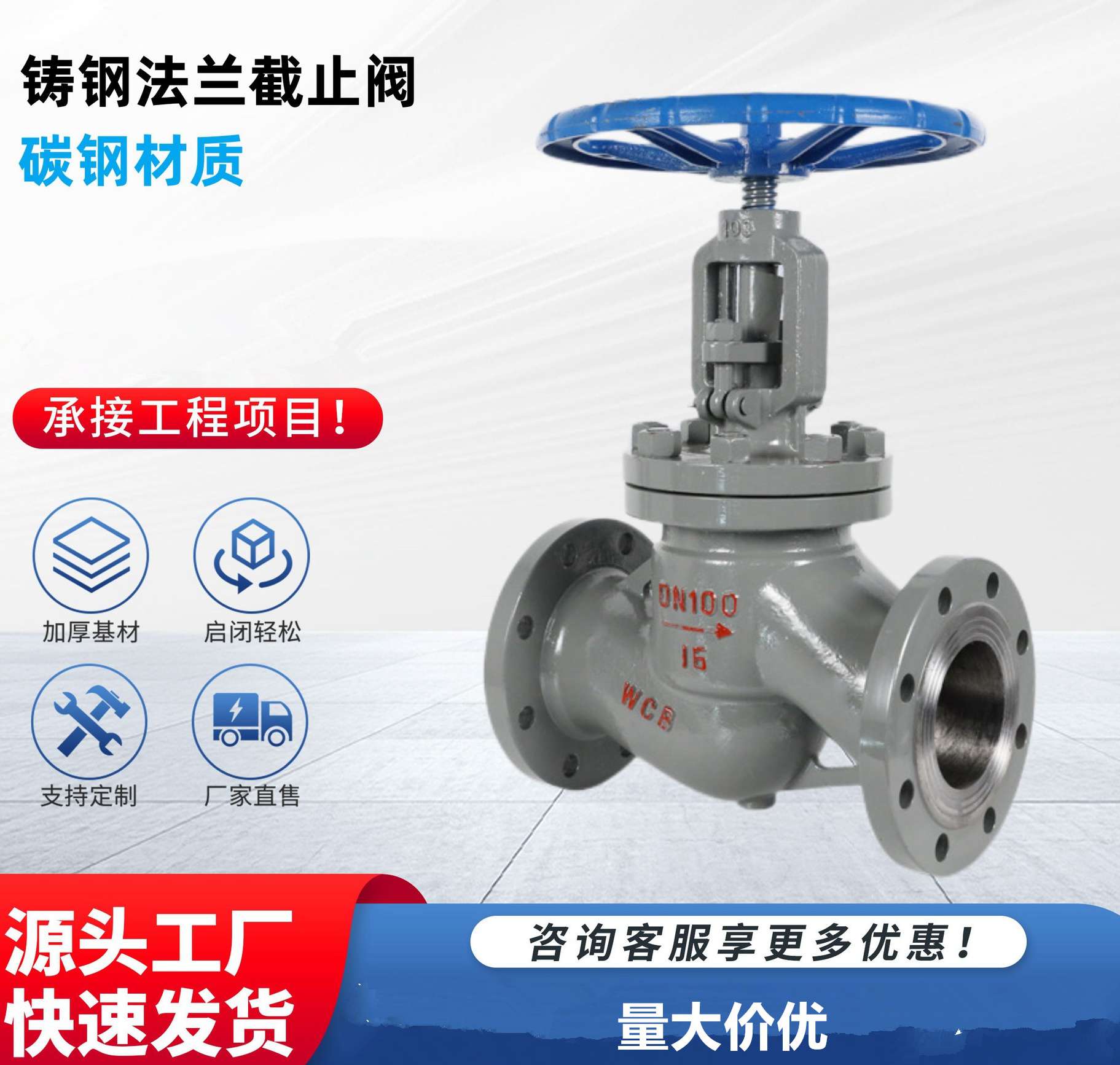

    截止閥

    二、截止閥J41W-100P DN65產品-執行標準

    設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
    GB122235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

    三、截止閥J41W-100P DN65產品壓力試驗

    公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
    強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
    水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
    上密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
    氣密封試驗 0.5-0.7

    四、截止閥J41W-100P DN65產品主要零件材料及性能

    體、蓋、板 閥桿 密封面 墊片 填料 工作溫度℃ 適用介質
    WCB 2Cr13 13Cr STL 木體材料 With Body Material 尼龍 Nylon 增強柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE 柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE ≤425 水 蒸汽 油品
    WC1 38CrMoAl 25Cr2MoV ≤450
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    ZGCr5Mo ≤200 硝酸類
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    ≤200 醋酸類
    ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti
