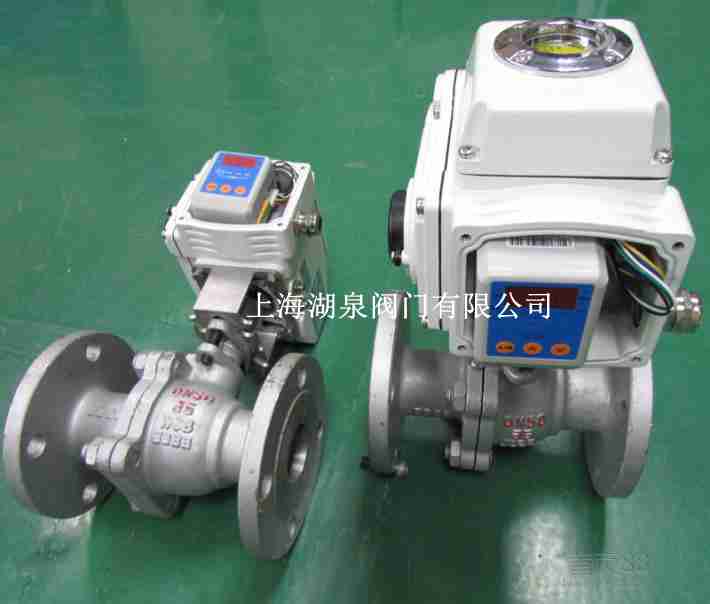

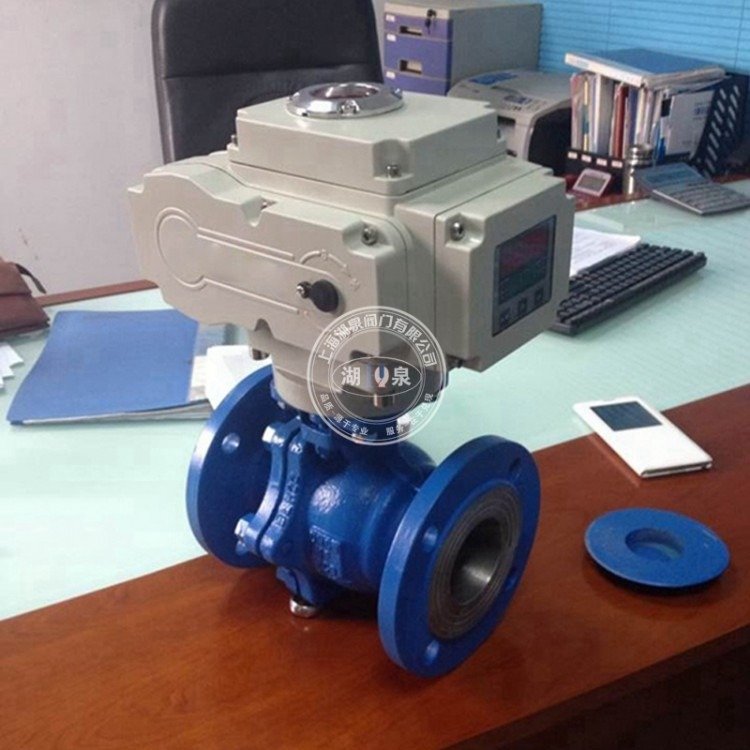

電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15~200mm |
輸出力矩 | 50NM~2000NM | 公稱壓力 | PN1.6、2.5MPa |
任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | WCB,不銹鋼 |
動作范圍 | 0~905 | 閥體材質 | 碳鋼、304/316/316L不銹鋼 |
動作時間 | 15秒/30秒/60秒 | 球體材質 | 鋼襯F46、F3、F4、PFA、PO |
環境溫度 | -30~60 | 閥座密封 | FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO |
手動操作 | 附帶手柄操作 | 溫度 | 50~180 |
限位 | 電氣、機械二重限位 | 適用介質 | 硝酸類、醋酸類、堿類、強氧化性介質等 |
防護等級 | IP-67(防爆外殼:ExdBT4IP67可選) | ||
輸入信號 | 0-10,1-5VDC/4-20mA(智能調節型) | 特點 | 耐酸堿,密封性能好、阻力小、動作穩定 |
閥體說明 | 技術參數 | |
公稱通徑 15-500mm | 電壓電壓 AC220V、AC380V(其它特制) | |
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度 -30℃~+70℃ | |
連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB | ||
碟板材質 WCB 201L 304 | 功能選項 | |
密封材料 PTFE PTL PPL FH硬質合金 哈氏合金 | 防 爆 型 防爆等級:dIIBT4 | |
工作溫度 | C3:-30℃~150℃ | 信號反饋 X1機械無源信號,X2有源信號 |
C5:-30℃~220℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C6:-30℃~250℃ | 開關型 通電開到位,通電關到位。 | |
C8:-40℃~400℃ | 調節型 調節型輸入4~20mA、1~5V、0~10V信號,實現球閥調節功能 | |
C9:-40℃~450℃ | 適用介質 強酸、強堿、氣體或液體 | |
標準規范 | 備 注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB9113.1 | ||
檢測與試驗 GB/T13927-1992 | 設計標準 GB/T12237-1989 |
1.6Mpa | ||||||||||
通徑DN | L | D | K | D1 | n-φd | i | H | W | ||
mm | m | |||||||||
15 | in | 130 | 95 | 65 | 46 | 4-φ14 | 14 | 2 | 190 | 196 |
20 | 1/2″ | 140 | 105 | 75 | 56 | 4-φ14 | 16 | 2 | 185 | 196 |
25 | 3/4″ | 150 | 115 | 85 | 65 | 4-φ14 | 16 | 2 | 210 | 196 |
32 | 1″ | 165 | 135 | 100 | 76 | 4-φ18 | 18 | 3 | 220 | 196 |
40 | 11/4″ | 180 | 145 | 110 | 84 | 4-φ18 | 18 | 3 | 230 | 196 |
50 | 11/2″ | 200 | 160 | 125 | 99 | 4-φ18 | 20 | 3 | 265 | 196 |
65 | 2″ | 220 | 180 | 145 | 118 | 4-φ18 | 20 | 3 | 300 | 255 |
80 | 21/2″ | 250 | 195 | 160 | 132 | 8-φ18 | 20 | 3 | 325 | 255 |
100 | 3″ | 280 | 215 | 180 | 156 | 8-φ18 | 22 | 3 | 350 | 255 |
125 | 4″ | 320 | 245 | 210 | 184 | 8-φ18 | 22 | 3 | 375 | 255 |
150 | 5″ | 360 | 280 | 240 | 211 | 8-φ22 | 24 | 3 | 420 | 255 |
200 | 8″ | 400 | 335 | 295 | 266 | 12-φ22 | 24 | 3 | 460 | 255 |
