產品名稱：北京300電動配水閘閥多少錢[ 2023-09-19 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、北京300電動配水閘閥多少錢介紹

    上海湖泉閥門集團有限公司PZ系列礦用配水閥是在原PZ1型的基礎上進行了改良設計；PZII型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。配水閘閥產品結構：1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。3、閘閥由閥體和閥瓣構成。（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以閥的密封性能。4、短管用于埋入配水井井壁，為焊接件。5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制.配水閘閥產品安裝：1、本產品在存放期間，操縱臺絲杠應涂以防銹油脂，避免日曬雨淋。閥門部件應避免沾染油脂，防止橡膠老化。2、在灌注井壁時，預留短管孔和支撐閥閘的槽鋼孔，泵房地面預留操縱臺基礎孔。3、連接閥閘和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閥閘的外露閥桿找好垂直度，固定支撐槽鋼。4、操縱臺就位后，按說明書要求尺寸提升絲杠。5、核對閥桿至絲杠間的連接桿長度，裝上連接桿，再校對一下垂直度，把操縱臺和短管固定。6、卸下閥桿端部的卡環，檢查整個機構操作是否靈活。配水閘閥產品參數：產品名稱：配水閘閥，配水閘門，配水閥產品型號：PZ-1，PZ-TT產品規格：DN300-1200公稱壓力：0.1MPa適用介質：污水、清水 。

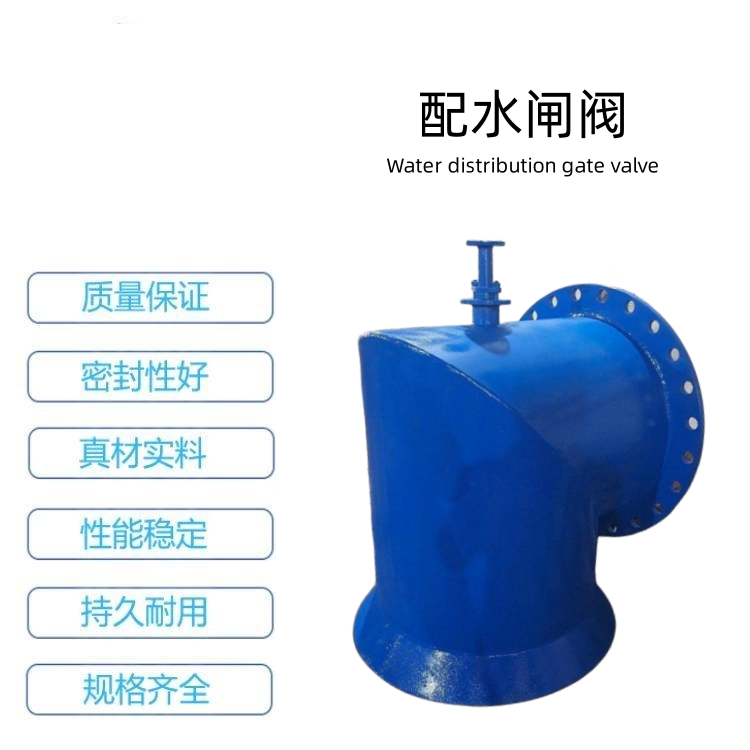

    閘閥

  • 配水閘閥安裝尺寸表：

    型號 操縱臺 閘閥 短管 操作行程 質量(Kg)
    B B1 D2 d1 D1 H H1 B2 B3 B4 B5 d2 D3 H2 H3 D L1 帶短管 無短管
    PZ2-400 350 300 180 19 500 750 965 330 235 27 60 15 540 580 635 400 250 168 335 275
    PZ2-500 380 285 640 630 500 300 193 410 330
    PZ2-600 600 1403 450 345 35 80 19 740 720 600 350 218 600 480
    PZ2-800 550 445 940 885 815 800 450 250 830 675
    PZ2-1000 500 400 250 22 700 900 1246 670 548 36 100 23 1175 966 1076 1000 550 268 1300 1072
    PZ2-1200 1296 780 652 40 120 1375 1080 1106 1200 650 396 1721 1446

    注：D2位操縱臺底面凸起部分尺寸，基礎預留孔應大于此數。    不同L值時的連接桿長度H4

    型號 L
    5000 45000 4000 3500
    PZ2-400 3780 3280 2780 2580
    PZ2-500
    PZ2-600 3510 3010 2510 2010
    PZ2-800
    PZ2-1000 3120 2820 2120 1620
    PZ2-1200 3040 2540 2040 1540
