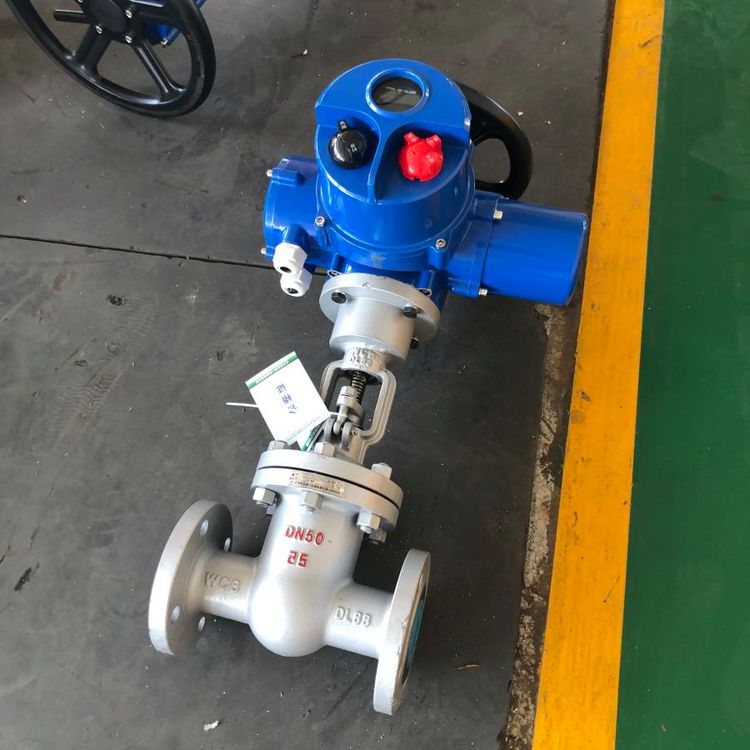

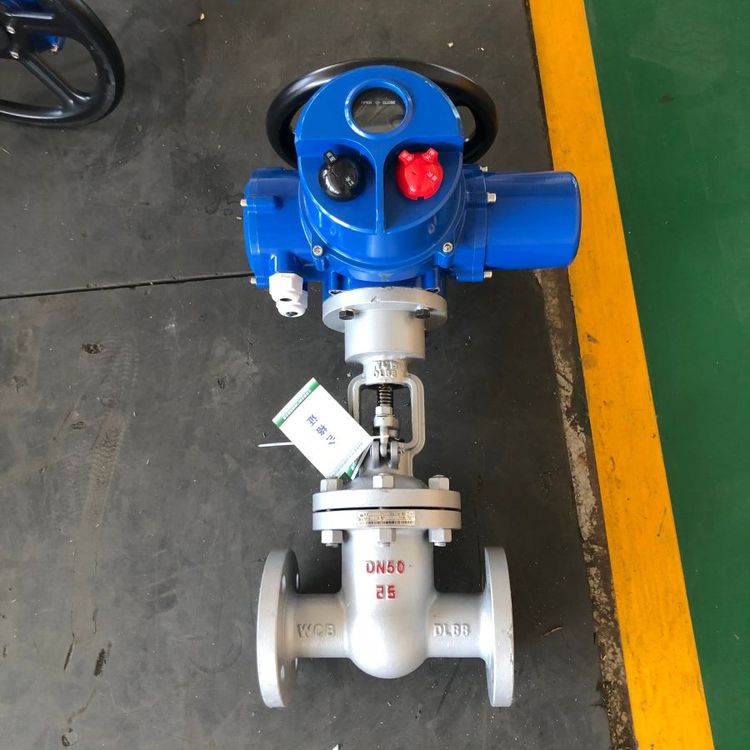

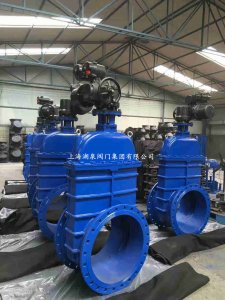

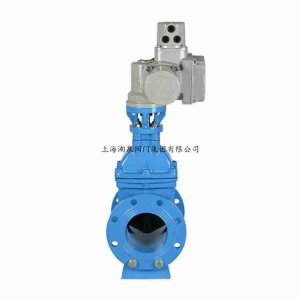

一、上海z941h-25c dn50非侵入式免開蓋電動閘閥介紹
上海湖泉閥門集團有限公司上海z941h-25c dn50非侵入式免開蓋電動閘閥,非侵入式智能型電動執行器用于電動閥門的智能調節控制。采用非侵入式調節技術,無需拆卸閥門即可完成安裝和調節。利用高智能芯片,達到精準穩定控制效果。已廣泛用于石油、化工、水電、冶金、造船、輕工、食品等工業部門。該系列產品可以單臺控制,也可集中控制,可現場操作,也可以遠距離控制室控制。該產品除一體化,智能一體化外,還有防爆一體化,防爆智能一體化型(防爆等級ExdⅡBT4)、高溫高速型、自動調節型、總線型等。根據用戶需要還可以制成耐水型、耐寒型、船用型及防火型等不同防護類型的產品,能夠滿足用戶多方面要求。
二、上海z941h-25c dn50非侵入式免開蓋電動閘閥技術參數

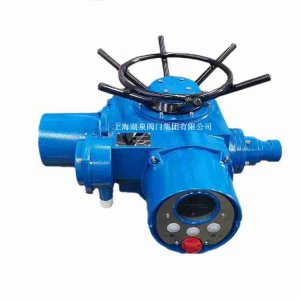

1、全中文顯示:一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
2、相序自動糾正:執行機構旋向可自由設定,也可自由校正電源相序。
3,缺相保護:具有電源缺相保護功能。
4、控制模式:智能防爆型電動鑄鋼閘閥遠方控制信號采用4~20mA模擬量信號控制,提供4~20mA信號反饋(可提供特殊量控制)。遠方控制信號、反饋信號均與內部實現電氣隔離。
5、 禁動延時保護:避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
6、電子互鎖保護:在一個指令正在執行且保持有效,再施加另一個反向控制指令時(即兩個指令同時存在并有效),此時電動執行器將停執行完個指令后再執行下一個指令。
7、瞬間過力矩保護:當開或關向力矩瞬間被頂開,閥門將停下不動作,即使力矩開關瞬間頂開后閉合,閥門仍不會動作,只有向反向動作一下,即可解除過力矩保護。
8、現場遠控切換:現場遠控可自由切換,使用戶調試、維護方便快捷。
三、上海z941h-25c dn50非侵入式免開蓋電動閘閥調整
注:先調關向,后調開向
2.1全關位置的調整
1、手動將閥門關嚴;
2、用螺絲刀壓下頂桿旋轉90°卡住,使中傳小齒輪與行程控制機構個位齒輪*脫開;
3、按關向箭頭旋轉關向調整軸,直到關向凸輪動作為止;
4、旋回頂桿***來的位置。
注意:此時應用螺絲刀旋轉一下調整軸,以確保中傳小齒輪與行程控制機構個位齒輪正確嚙合!
2.2全開位置的調整
1、手動將閥門開到所需的位置;
2、壓下頂桿旋轉90°卡住,使中傳小齒輪與行程控制機構個位齒輪*脫開;
3、按開向箭頭旋轉開向調整軸,直到開向凸輪動作為止;
四、上海z941h-25c dn50非侵入式免開蓋電動閘閥功能
1、行程限位保護功能
開到位、關到位、開過程、關過程、執行機構正在運行、中途限位
2、力矩限位保護功能
關過力矩、開過力矩、行程中過力矩
3、狀態查詢功能
停止/現場/遠程位置、現場打開/關閉/空位查詢、遠方有無開關及保持信號、遠方有無ESD信號、遠方有無自動控制信號、遠方自動控制電流值、有無總線信號
4、執行機構報警功能
電源缺相、電機過熱、比例控制信號丟失、執行機構內部故障、過力矩報警、堵轉報警、閥門轉向錯誤、閥位出錯、存在ESD信號
5、其它功能
相序自動糾正功能、遙控器設定功能、液晶中文顯示功能、現場控制點動/自保持選擇功能、電機剎車制動功能、觸點方式選擇功能、遠程雙線控制功能、死區可調節功能、 ESD超越保護功能、總線通訊功能
