產品名稱:電動閘閥Z941H-16C DN700(水處理設備閘閥廠家直銷)[ 2024-03-13 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、電動閘閥Z941H-16C DN700(水處理設備閘閥廠家直銷)介紹

    上海湖泉閥門集團有限公司Z941H-16 DN100戶外開關型電動閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為硬質合金(碳鋼+鈷鉻鎢),公稱壓力  N16,閥體材料為碳素鋼,具有排渣功能的閥門。閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不適合作調節和節流。閘閥是常用的截斷閥之一,主要用來接通或截斷管路中的介質,適用于壓力、溫度及口徑范圍很大,尤其適用于中、大口徑的管道。

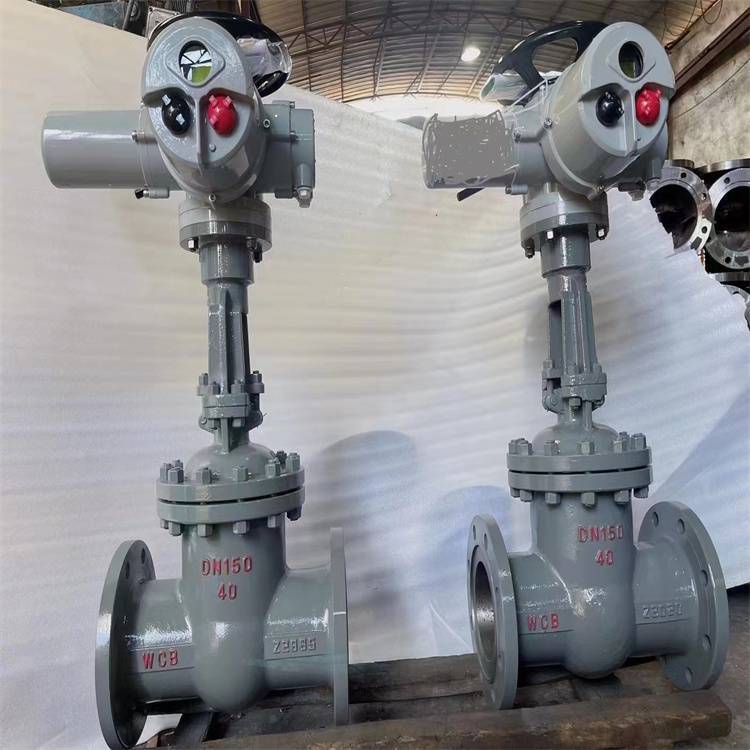

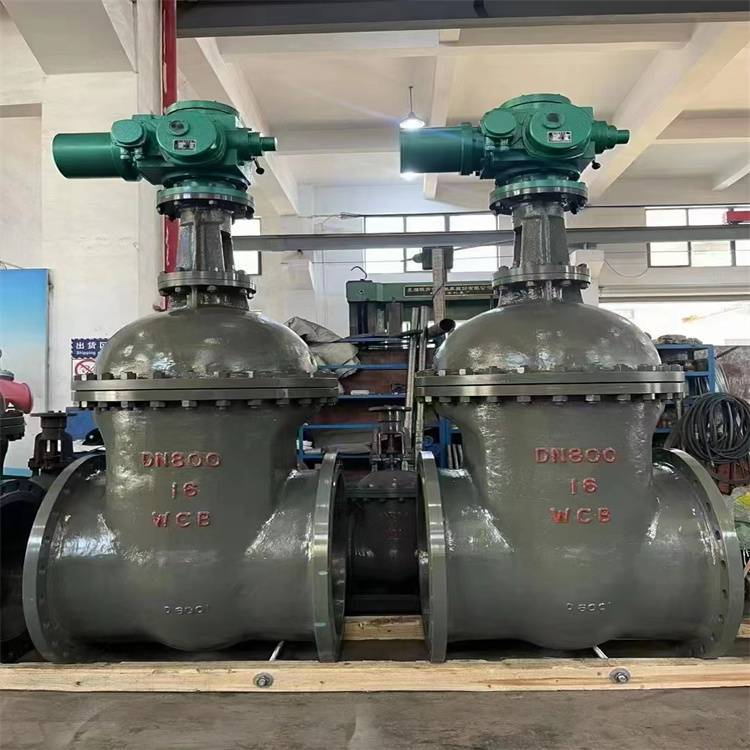

    電動閘閥

    二、Z941H-16 DN100戶外開關型電動閘閥結構特點

    1、閥體有鑄造和焊接兩種結構。

    2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構,使閥門進出口雙向密封;并且該結構的啟閉力矩僅為普通閥門的1/2,能達到輕松開、關閥門。

    3、閥座采用密封面上鑲嵌PTFE,具有PTFE對金屬和金屬對金屬的雙重密封,PTFE密封面同時清除閘板臟物的作用。

    4、金屬對金屬密封的閥門,閥體外部設有注油脂結構,油脂通過注脂器、閥座進入閥門密封面,使閥門達到零泄漏。

    5、帶導流孔閥門的閘板,無論是全開或是全關始終與密封面吻合,密封面得到保護不受介質直接沖刷,從而延長使用壽命。

    6、閥門的全開的,通道平滑為直線,流阻系數極小,無壓力損失,可通毛球清掃管線。

    7、本閥門采用帶自密封能力的填料結構,無需經常調節,開、關極為輕便,且密封性可靠,填料函處設有輔助密封油脂注入結構,密封 ,真正達到零泄漏;解決了通用閥門填料處 容易外漏的弊病。

  • 公稱通徑
    DN

    L

    D

    D1

    D2

    b

    F

    Z-d

    H

    電動裝置
    Electirc dewice

    WT(Kg)

    Z940H Z941Y-16C   Z940 Z941Y-16P   Z940 Z941Y-16R   Z940 Z941W-16P   Z940 Z941W-16R   Z940 Z941Y-16I

    40

    200

    145

    110

    85

    16

    3

    4-18

    595

    DZW15

    56

    50

    250

    160

    125

    100

    16

    3

    4-18

    653

    DZW20

    59

    65

    265

    180

    145

    120

    18

    3

    4-18

    665

    DZW20

    62

    80

    280

    195

    160

    135

    20

    3

    8-18

    725

    DZW20

    74

    100

    300

    215

    180

    155

    20

    3

    8-18

    787

    DZW20

    92

    150

    350

    280

    240

    210

    24

    3

    8-23

    955

    DZW30

    161

    200

    400

    335

    295

    265

    26

    3

    12-23

    1105

    DZW30

    219

    250

    450

    405

    355

    320

    30

    3

    12-25

    1343

    DZW45

    376

    300

    500

    460

    410

    375

    30

    3

    12-25

    1516

    DZW60

    484

    350

    550

    520

    470

    435

    34

    4

    16-25

    1678

    DZW60

    695

    400

    600

    580

    525

    485

    36

    4

    16-30

    1849

    DZW90

    977

    450

    650

    640

    585

    545

    40

    4

    20-30

    1937

    DZW90

    1033

    500

    700

    705

    650

    608

    44

    4

    20-34

    2234

    DZW120

    1087

    600

    800

    840

    770

    718

    48

    5

    20-41

    2432

    DZW180

    1357

    700

    900

    910

    840

    788

    50

    5

    24-41

    2489

    DZW250

    1481

    800

    1000

    1020

    950

    989

    52

    5

    24-41

    2643

    DZW350

    1845


  • 電動閘閥Z941H-16C DN700(水處理設備閘閥廠家直銷)
