產品名稱：煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700[ 2020-12-22 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700主要技術參數及要求

    (1)煤礦隔爆瓦斯防爆電動蝶閥設備安裝地點：具有混合氣體或煤塵危險的電動閥門站。
    (2)適用介質：含有瓦斯、煤塵、水、油等混合物。
    (3)環境溫度：-20～+60℃。
    (4)主要部件材料：閥體、蝶板：鑄鋼；閥桿：不銹鋼(2Cr13)。
    (5)適用環境：含有瓦斯、煤塵等性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％
    (6)額定工作電壓：380V  660V
    (7)控制電壓：交流：6V、9V、12V、24V、36V
    直流：6V、9V、12V、24V、36V
    (8)額定電源頻率：50Hz
    (9)額定控制電流：≤15A
    (10)電機：生產電動裝置廠家有煤安防爆電機。
    (11)信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流≤36mA（輸出）
    (12)閥門完全開啟完全關閉時間：≤1 分鐘
    (13)防爆標志：Ex dI Mb
    (14)防護等級：不低于 IP55
    (15)電動裝置配套礦用隔爆型，在閥門電控箱故障的情況下，能夠?qū)崿F(xiàn)手動開啟關閉閥門。
    (16)電動裝置輸出的大扭矩不應對閥門造成破壞，輸出的小扭矩能保證閥門的正常開啟，閥門輸出扭矩在現場可調。
    (17)配套電動裝置必須提供過力矩保護、行程保護、電機過熱保護、機械限位等功能。
    (18)三偏心結構，斜圓錐面密封形式：閥體密封面與密封圈之間不會產生干涉，也沒有磨損，使密封更安全可靠，壽命更長。
    (19)閥桿結構采用整根閥桿，蝶板在流道方向不會竄動，更有利于密封和啟閉的可靠性。
    (20)滿足煤礦瓦斯高爆性、高腐蝕性和煤塵顆粒介質下能長期、安全運行的要求。

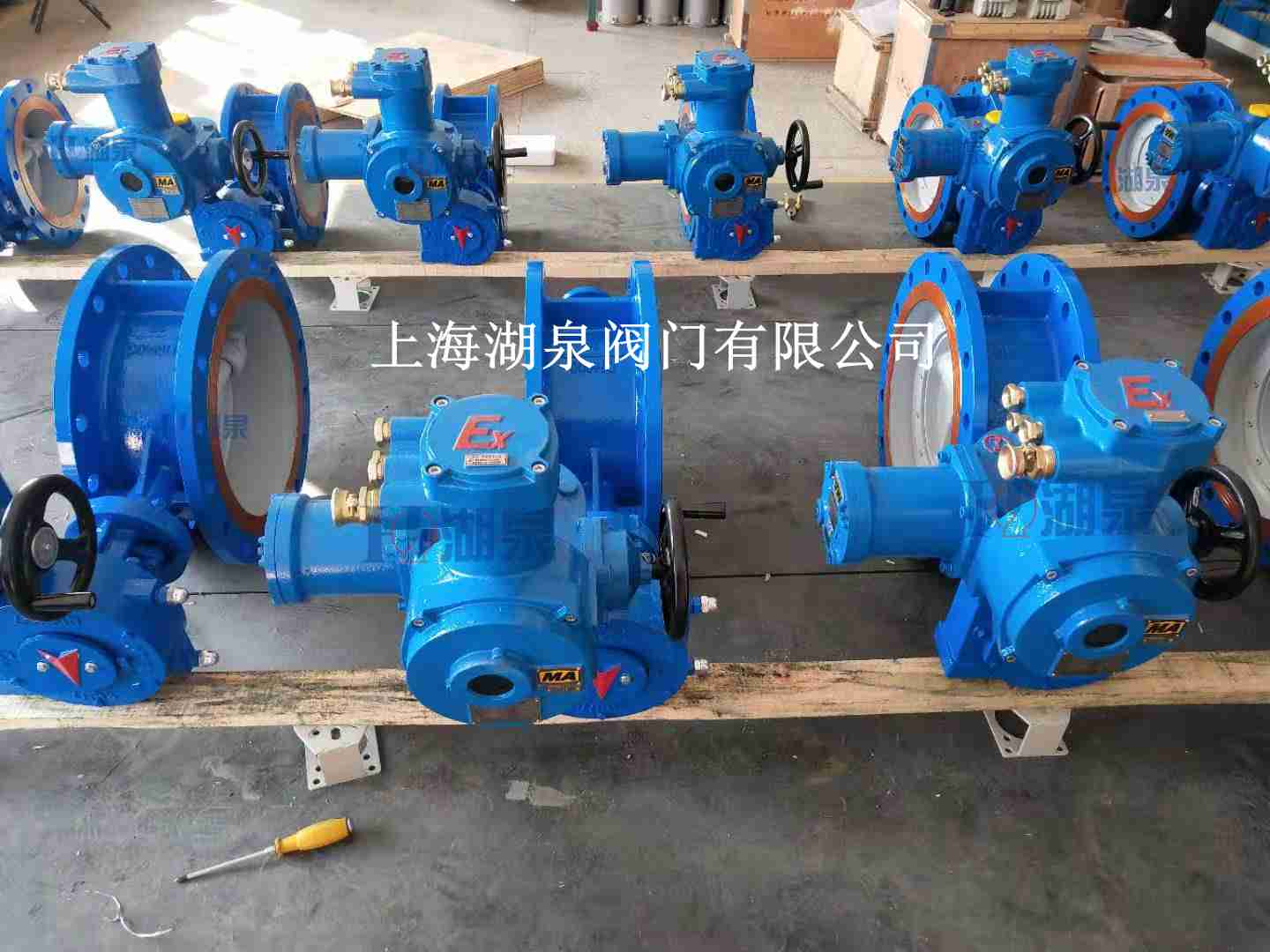

    二、煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700產品

    煤礦隔爆瓦斯電動蝶閥

    三、煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700執行規范和標準

    煤礦隔爆瓦斯電動蝶閥專用瓦斯閥和控制箱的設計、生產、檢驗應符合（不限于）下列標準：
    ——Q/320421JLM001-2011《煤礦用隔爆型閥門電動裝置技術條件》
    ——GB/T 12224-2005      《鋼制閥門 一般要求》
    ——GB/T 12221-2005      《金屬閥門 結構長度》
    ——GB 12238-2008         《法蘭和對夾連接彈性密封蝶閥》
    ——JB/T 8527-1997        《金屬密封蝶閥》
    ——GB/T 12227-2005      《通用閥門 球墨鑄鐵件技術條件》
    ——GB/T 12229-2005      《通用閥門 碳素鋼鑄鐵件技術條件》
    ——GB/T 26480-2011      《閥門的檢驗與試驗》
    ——GB/T 13927-2008      《工業閥門 壓力試驗》
    ——GB/T 7928-1999       《通用閥門 供貨要求》
    ——GB12220-89          《通用閥門標志》
    ——GB3836.1-2010        《爆炸性氣體環境用電氣設備第1部分：通用要求》
    ——GB3836.2-2010        《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》
    ——GB3836.3-2010        《爆炸性氣體環境用電氣設備第3部分：增安型“e”》
    ——GB/T24922-2010       《隔爆型閥門電動裝置技術條件》
    ——Q/320421JLM002-2011   《煤礦用隔爆型閥門電動裝置控制箱》
    ——Q/320421JLM005-2011   《煤礦用隔爆型閥門電動裝置控制箱》

    四、礦用配套電動裝置（瓦斯專用閥門廠家提供型號與選用閥門配套）

    適用環境：含有瓦斯、煤塵等爆炸性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
    額定工作電壓：AC660V或AC380V
    額定電源頻率：50Hz
    額定控制電流：≤10A
    信號輸入阻抗：≤150Ω  信號輸出阻抗：≤700Ω  信號電流36mA（輸出）
    環境溫度：-20~+40℃
    防爆標志：ExdI Mb
    防護等級：IP68

    五、礦用電動蝶閥KXBC礦用隔爆型電動閥門控制箱

    適用環境：含有瓦斯、煤塵等爆炸性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
    額定工作電壓：AC660V或AC380V
    額定電源頻率：50Hz
    額定控制電流：≤15A
    信號輸入阻抗：≤150Ω信號輸出阻抗：≤700Ω信號電流36mA（輸出）
    環境溫度：-20~+40℃
    防爆標志：ExdI Mb
    防護等級：IP54
    污染等級：3級

    六、電氣保護功能和技術性能

    （1）自帶相序鑒別保護單元，可自動識別、調整三相電源的相序，從而正確執行對閥門的開、關控制，
    無需用戶每次上電都必須核對相序，調整電動裝置電機接線；
    （2）自帶相序保護單元，在電源出現缺相時自動保護，避免電機缺相運行，燒毀電機；
    （3）自帶漏電保護單元，在出現電機絕緣等級下降時，及時保護，避免出現危險。
    （4）自帶過力矩保護，當閥門出現卡死等情況時，過力矩動作保護，避免發生閥門損壞。
    （5）自帶過載保護、欠壓保護等單元，避免燒毀電機。
    （6）具有短路、斷相、過載、欠壓、過力矩等多種保護功能，并可提供遠方/就地兩種選擇。
    （7）信號電平（DC）：5V、24V
    （8）輸出阻抗≤700Ω
    （9）輸出*大信號電流DC36mA
    （10）在電機旋向確定后，可自動校正三相電源的相序，用戶可隨意接入電動控制箱的三相電源。
    （11）位置反饋電位器阻值范圍在1～10KΩ間。
    （12）可與多種自控系統可靠銜接：由用戶提供干接點、使用模塊上的+24VDC電源；由用戶提供+24VDC
    電源、此時用戶的+24VDC電源負極與模塊電源負極并接在一起，電源的正極輸入到模塊的各功能端，即
    可實現各種控制功能。
    （13）輸入/輸出信號均經光電隔離，抗干擾能力較強。
    （14）閥、關閥、電子互鎖加機械互鎖，可靠保證開向、關向交流接觸器不能同時吸合。
    （15）欠壓保護值為額定電壓的負15％。
    （16）廠家提供配套的電源電纜和控制電纜型號。

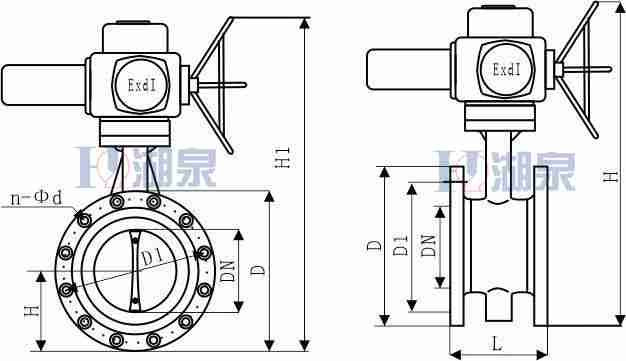

  • 七、煤礦隔爆瓦斯電動蝶閥WSD943H-16C-DN700產品


     煤礦隔爆瓦斯電動蝶閥
