產品名稱：D971電動智能調節蝶閥[ 2019-12-27 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、D971電動智能調節蝶閥【產品介紹】


    D971電動智能調節蝶閥有開關型和智能型二種，蝶閥與角行程執行機構配套，通過輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

    二、D971電動智能調節蝶閥【執行標準】


    設計規范：GB/T 17213.1
    結構長度：GB/T15188.2
    試驗與檢驗：GB/T 13927
    法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
    產品標識：GB/T 12220
    供貨規范：JB/T 7928

    三、D971電動智能調節蝶閥主要【技術參數】



    公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400
    流量系數(Kv) 110 180 232 368 656 735 1240 2025 2712 3875 503
    公稱壓力(MPa) 1.0，1.6，2.5MPa
    閥體可選材質 HT200、WCB、CF8,CF3,CF3M,CF8M
    蝶板可選材質 HT200鍍鎳、CF8,CF3,CF3M,CF8M
    閥座可選材質 軟密封：三元乙丙橡膠、聚四氟乙烯；硬密封：304、316
    介質溫度(℃) 軟密封：≤80(橡膠),≤150(聚四氟乙烯)；硬密封:≤450
    流量特性 快開型
    動作范圍 0－90°
    允許壓差△P 小于公稱壓力
    泄漏量Q 軟密封：零泄露；硬密封：按GB/T4213－92 IV級
    環境溫度(°C) －20～60
    基本誤差> ±2.5%
    回差 ±2.5%
    死區 1%
    可調范圍 250:1 350:1
    配用執行機構 可選配PSR、3810R、3410R、DTR部分回轉電動執行機構

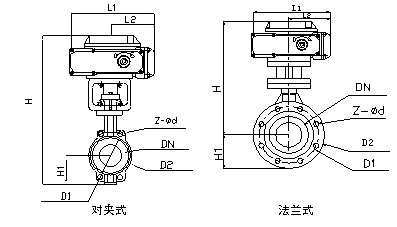

    四、D971電動智能調節蝶閥主要【外形尺寸】


    外形尺寸
    公稱通徑DN L H H1 D2 Z-фd D1 L1 L2
    50 43 452 80/112 120/125 4-18 165 208 120
    65 46 475 88/115 136/145 4-18 185 208 120
    80 46/49 516 96/120 160 8-18 200 208 120
    100 52/56 551 115/140 185 8-18 220 208 120
    125 56/64 566 128/170 210 8-18 220 208 120
    150 56/70 606 140/180 240 8-22 285 256 156
    200 60/71 731 175/210 295 8-22 340 256 156
    250 68/76 778 202/240 355 12-22 395/405 256 156
    300 78/83 830 242/290 410 12-22 445/460 256 156
    350 78/92 996 266/320 470 16-22 505/520 346 156
    400 102 1058 298/350 515/525 16-26 565/580 346 156

    ZAJD型法蘭電動調節蝶閥外形尺寸
    公稱通徑DN L H H1 D2 D1 Z-фd L1 L2
    50 108 539 825/112 165 125 4-18 208 120
    65 112 554 925/115 185 145 4-18 208 120
    80 114 569 100/120 200 160 8-18 208 120
    100 127 614 110/138 220 180 8-18 208 120
    125 140 649 125/164 250 210 8-18 208 120
    150 140 725 1425/175 285 240 8-22 256 156
    200 152 835 170/208 340 295 8-22/2-22 256 156
    250 165 890 1925/243 395/405 350 12-22/12-26 256 156
    300 178 995 2225/283 445/460 400 12-22/12-26 256 156
    350 190 1155 2525/310 505/520 460 16-22/16-26 ā?346 156
    400 216 1225 2825/340 565/580 515 16-26/16-30 346 156

    注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa

    五、D971電動智能調節蝶閥【結構圖片】

    D971電動智能調節蝶閥

    六、D971電動智能調節蝶閥【型號說明】

    Z A J D 71 F 16 P G
    自控閥門 執行機構類型： 位移 特征： 閥門代號： 連接形式： 密封面材料： 公稱 壓力： 閥體 材質： 溫度類型：
      D：表示PS系列 R：表示角行程 Q：表示球閥 41：表示法蘭 F：表示聚四氟乙烯 16：表示1.6MPa C：表示碳鋼 G：表示中溫型
      R：表示3810系列 L：表示直行程 D：表示碟閥 11：表示絲扣 H：表示金屬硬密封 25：表示2.5MPa P：表示不銹鋼 常溫省略不標示
      A：DTR系列   V：表示V形球閥 71：表示對夾式 X：表示橡膠 40：表示4.0MPa R：表示316不銹鋼
                64：表示6.4MPa F46：表示閥體襯四氟

    聲明：本文中所有文字、數據、圖片均適用于參考，ZARD型智能電動調節蝶閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師，電話：021-64162222。
