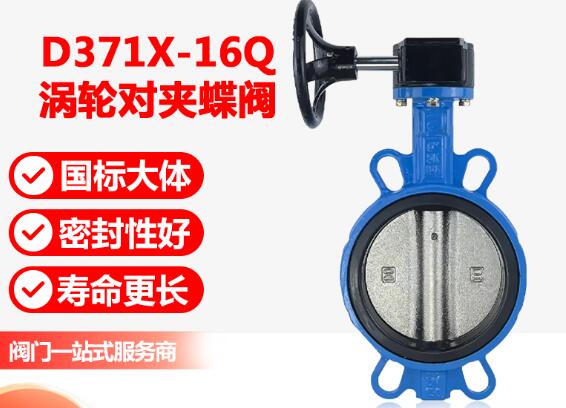

產品名稱：渦輪蝶閥D371x-1.6- DN150結構解析圖[ 2024-07-25 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、渦輪蝶閥D371x-1.6- DN150結構解析圖介紹

    上海湖泉閥門集團有限公司D371X蝸輪軟對夾蝶閥被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。軟密封中線對夾式蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長。 具有越關越緊的密封功能，密封性能可靠。 使用壽命長。 橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小，能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。本閥結構獨特，操作靈活，省力，方便。

    二、渦輪蝶閥D371x-1.6- DN150技術參數

    公稱通徑

    DN(mm)

    50~2000

    公稱壓力

    PN(MPa)

    0.6

    1.0

    1.6

    試驗壓力
    Ps(MPa)

    強度試驗

    0.9

    1.5

    2.4

    密封試驗

    0.66

    1.1

    1.76

    氣密封試驗

    0.6

    0.6

    0.6

    適用介質

    空氣、水、污水、蒸汽、煤氣、油品等。

    驅動形式

    手動、蝸桿蝸輪傳動、氣傳動、電傳動。

    三、渦輪蝶閥D371x-1.6- DN150零部件材料

    零件名稱

    材料

    閥體

    各種橡膠、聚四氟

    蝶板

    灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

    密封圈

    球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

    閥桿

    2Cr13、不銹鋼

    填料

    O型圈、柔性石墨

    三、渦輪蝶閥D371x-1.6- DN150零部件材料選型與適用溫度

    料品種

    氯丁橡膠

    丁晴橡膠

    乙丙橡膠

    聚四氟乙烯

    硅橡膠

    氟橡膠

    代號

    X或J

    XA或JA

    XB或JB

    XC、JC或F

    XD或JD

    XE或JE

    耐最高溫度

    82℃

    93℃

    150℃

    232℃

    250℃

    204℃

    耐最低溫度

    -40℃

    -40℃

    -40℃

    -268℃

    -70℃

    -23℃

    適用工作溫度

    ≤65℃

    ≤80℃

    ≤120℃

    ≤200℃

    ≤200℃

    ≤180℃

  • 公稱通徑

    結構長度(標準值)

    外形尺寸（參考值）

    連接尺寸(標準值)

    0.6MPa

    1.0MPa

    1.6MPa

    毫米

    英寸

    L

    H

    H0

    A

    B

    D0

    n-d

    D0

    n-d

    D0

    n-d

    50

    2

    43

    63

    306

    180

    200

    110

    4-14

    125

    4-18

    125

    4-18

    65

    2 1/2

    46

    70

    321

    180

    200

    130

    4-14

    145

    4-18

    145

    4-18

    80

    3

    46

    83

    346

    180

    200

    150

    4-18

    160

    8-18

    160

    8-18

    100

    4

    52

    105

    387

    180

    200

    170

    4-18

    180

    8-18

    180

    8-18

    125

    5

    56

    115

    411

    180

    200

    200

    8-18

    210

    8-18

    210

    8-18

    150

    6

    56

    137

    447

    270

    280

    225

    8-18

    240

    8-22

    240

    8-22

    200

    8

    60

    164

    572

    270

    280

    280

    8-18

    295

    8-22

    295

    12-22

    250

    10

    68

    206

    646

    270

    280

    335

    12-18

    350

    12-22

    355

    12-26

    300

    12

    78

    230

    738

    380

    420

    395

    12-22

    400

    12-22

    410

    12-26

    350

    14

    78

    248

    761

    380

    420

    445

    12-22

    460

    16-22

    470

    16-26

    400

    16

    102

    289

    877

    450

    470

    495

    16-22

    515

    16-26

    525

    16-30

    450

    18

    114

    320

    938

    480

    490

    550

    16-22

    565

    20-26

    585

    20-30

    500

    20

    127

    343

    993

    480

    490

    600

    20-22

    620

    20-26

    650

    20-33

    600

    24

    154

    413

    1131

    480

    490

    405

    20-26

    725

    20-30

    770

    20-36

    700

    28

    165

    478

    1476

    640

    660

    810

    24-26

    840

    24-30

    840

    24-36

    800

    32

    190

    525

    1533

    640

    660

    320

    24-30

    950

    24-33

    950

    24-39

    900

    36

    203

    585

    1655

    750

    860

    1020

    24-30

    1050

    28-33

    1050

    28-39

    1000

    40

    216

    640

    1765

    850

    900

    1120

    28-30

    1160

    28-36

    1170

    28-42

    1200

    48

    254

    755

    1995

    850

    900

    1340

    32-33

    1380

    32-39

    1390

    32-48

    1400

    56

    279

    910

    2310

    1000

    925

    1560

    36-36

    1590

    36-42

    1590

    36-48

    1600

    64

    318

    1030

    2595

    1000

    925

    1760

    40-36

    1820

    40-48

    1820

    40-56

    1800

    72

    356

    1140

    2810

    1100

    980

    1970

    44-39

    2020

    44-48

    2020

    44-56

    2000

    80

    406

    1250

    3100

    1100

    980

    2180

    48-42

    2230

    48-48

    2230

    48-62
