產品名稱：Z43F、Z543F、Z643F、Z943F帶導流孔平板閘閥[ 2021-06-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸

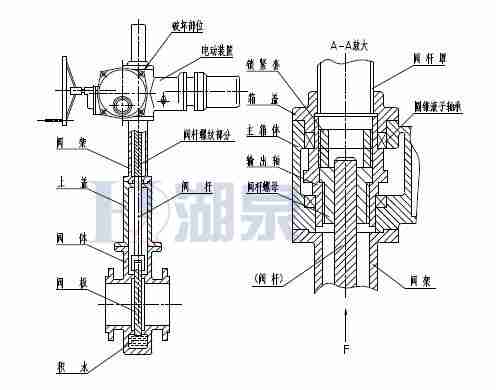

  • 結構圖片

  • 一、Z43F、Z543F、Z643F、Z943F帶導流孔平板閘閥

    上海湖泉閥門有限公司主要生產帶導流孔平板閘閥，Z43F、Z543F、Z643F、Z943F帶導流孔平板閘閥可提供帶導流孔平板閘閥價格，帶導流孔平板閘閥說明書，帶導流孔平板閘閥實物圖，帶導流孔平板閘閥結構圖，帶導流孔平板閘閥外形尺寸，帶導流孔平板閘閥執行標準，帶導流孔平板閘閥工作原理，帶導流孔平板閘閥作用特點。Z43F、Z543F、Z643F、Z943F帶導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43F、Z543F、Z643F、Z943F帶導流孔平板閘閥適用于天然氣開采和凈化的長輸管線。
    Z43F、Z543F、Z643F、Z943F帶導流孔平板閘閥

    設計等級 常溫下試驗壓力（MPa） 適用溫度℃ 適用介質
    殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
    公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅級Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6


    件名稱 零部件材料 件名稱 零部件材料
    JB/T7298 API 6D JB/T7298 API 6D
    閥門/閥蓋 WCB WCB A352-LCB A351-CF8M 閥門/閥蓋 WCB WCB A352-LCB A351-CF8M
    閘板 2Cr13+ENP 20CrMoV+STL ANSI 410+ENP ANSI 316+ENP 閘板 2Cr13+ENP 20CrMoV+STL ANSI 410+ENP ANSI 316+ENP
    閥桿 2Cr13 2Cr13 A182-F6a A182-F316S 閥桿 2Cr13 2Cr13 A182-F6a A182-F316S
    閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨 聚四氟乙烯 填料 NBR/FPM 柔性石墨 聚四氟乙烯
    墊片 18-8/柔性石墨 墊片 18-8/柔性石墨

  • 1.6MPa DN L D D1 D2 Do f   H H1 n-Φd
    凸面法法
    RF
    (K)Z43WF-16C
    (K)Z543WF-16C
    (K)Z643WF-16C
    (K)Z943WF-16C    		 50 178 160 125 100 250 3 16 584 80 4-Φ18
    65 190 180 145 120 250 3 18 634 95 4-Φ18
    80 203 195 160 135 250 3 20 688 100 8-Φ18
    100 229 215 181 155 300 3 20 863 114 8-Φ18
    125 254 245 210 185 350 3 22 940 132 8-Φ18
    150 267 280 240 210 350 3 24 1030 150 8-Φ23
    200 292 335 295 265 350 3 26 1277 168 12-Φ23
    250 330 405 355 320 400 3 30 1491 203 12-Φ25
    300 356 460 410 375 450 4 30 1701 237 12-Φ25
    350 381 520 470 435 500 4 34 1875 265 16-Φ30
    400 406 580 525 485 305 4 36 2180 300 16-Φ30
    450 432 640 585 545 305 4 40 2440 325 20-Φ34
    500 457 705 650 608 305 4 44 2860 360 20-Φ41
    600 508 840 770 718 305 5 48 3450 425 20-Φ41
    700 610 910 840 788 305 5 50 3960 460 24-Φ41
    800 660 1020 950 898 305 5 52 4550 512 24-Φ41
    900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
    1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
    2.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18
    凸面法法
    RF
    (K)Z43WF-25
    (K)Z543WF-25
    (K)Z643WF-25
    (K)Z943WF-25    		 65 190 180 145 120 300 3 22 634 95 8-Φ18
    80 203 195 160 135 350 3 22, 388 100 8-Φ18
    100 229 230 190 160 350 3 24 863 114 8-Φ23
    125 254 270 220 188, 350 3 28 940 132 8-Φ25
    150 267 300 250 218 400 3 30 1030 150 8-Φ25
    200 292 360 310 278 450 3 34 1277 168 12-Φ25
    250 330 425 370 332 500 3 36 1491 203 12-Φ30
    300 356 485 430 390 305 4 40 1701 237 16-Φ30
    350 381 550 490 448 305 4 44 1875 265 16-Φ34
    400 406 610 550 505 305 4 48 2180 300 16-Φ34
    450 432 660 600 555 305 4 50 2440 325 20-Φ34
    500 457 730 660 610 305 4 52 2860 360 20-Φ41
    600 508 840 770 718 305 5 56 3450 425 20-Φ41
    700 610 955 875 815 305 5 60 3960 460 24-Φ48
    800 660 1070 990 930 305 5 64 4550 512 24-Φ48
    900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54
    1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48
