平板閘閥閥門首頁 > 產品展示 > 閘閥 > 平板閘閥 >

產品名稱： 電動平板閘閥生產廠家[ 2023-03-23 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、 電動平板閘閥生產廠家產品介紹

    上海湖泉閥門集團有限公司十余年專注生產平板閘閥,大量現貨,交期短!為您提供平板閘閥選型,報價,方案設計,歡迎咨詢!平板閘閥 流動阻力小,啟閉時較省力,高度大,啟閉時間長,易于安裝.形體簡單 , 結構長度短,制造工藝性好,適用范圍廣,結構緊湊,閥門剛性好,通道流暢,是一家閥門制造企業,主營行式雙閘板閘閥,燃?xì)馄桨彘l閥,直埋式燃?xì)忾l閥,平板閘閥,燃?xì)廛浢芊忾l閥,膨脹式平板閘閥,PE燃?xì)忾l閥等系列,歡迎咨詢!平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃?xì)馄桨彘l閥等。

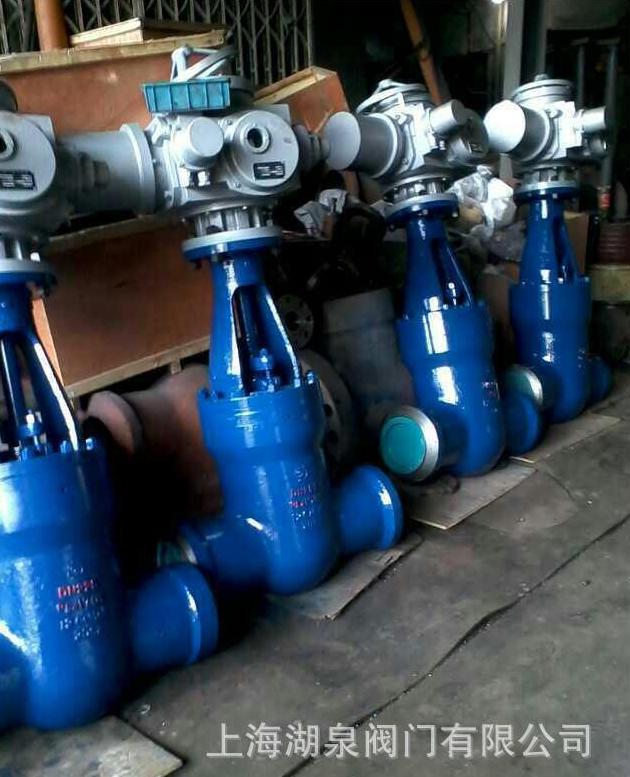

    電動平板閘閥生產廠家

    二、 電動平板閘閥生產廠家產品特點

    1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
    2、閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
    3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
    4、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
    5、由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
    6、 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

    三、 電動平板閘閥生產廠家技術參數

    公 稱 壓 力 1.0 1.6 2.5 4.0 6.4 10.0
    公 稱 通 徑 DN40～DN700
    工作壓力（MPa） ≤1.0 ≤1.6 ≤2.5 ≤4.0 ≤6.4 ≤10.0
    強度試驗（MPa） 2.0 2.4 3.75 6.0 9.6 15.0
    密封試驗（MPa） 1.1 1.76 2.75 4.4 7.1 11.0
    工 作 介 質 水、油品、天然氣等
    工 作 溫 度 -29～121℃


    四、 電動平板閘閥生產廠家選用原則和用途

    1、石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
    2、成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
    3、石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。
    4、帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
    5、城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
    6、城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。

    平板閘閥適用于天然氣、石油、化工、環保、城市管道、燃?xì)夤芫€等輸送管線、放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
    平板閘閥口徑范圍：DN25～1200 壓力范圍：0.6MPa～45MPa 150Lb～3000Lb
    有導流孔平板閘閥用于需要通球清管的管線，無導流孔用于不需要通球清管的管線上。

  • 1.6MPA DN L D D1 D2 DO F B H H1 N-ΦD
    凸面法法
    RF
    (K)Z43WF6C
    (K)Z543WF6C
    (K)Z643WF6C
    (K)Z943WF6C    		 50 178 160 125 100 250 3 16 584 80 4-Φ18
    65 190 180 145 120 250 3 18 634 95 4-Φ18
    80 203 195 160 135 250 3 20 688 100 8-Φ18
    100 229 215 181 155 300 3 20 863 114 8-Φ18
    125 254 245 210 185 350 3 22 940 132 8-Φ18
    150 267 280 240 210 350 3 24 1030 150 8-Φ23
    200 292 335 295 265 350 3 26 1277 168 12-Φ23
    250 330 405 355 320 400 3 30 1491 203 12-Φ25
    300 356 460 410 375 450 4 30 1701 237 12-Φ25
    350 381 520 470 435 500 4 34 1875 265 16-Φ30
    400 406 580 525 485 305 4 36 2180 300 16-Φ30
    450 432 640 585 545 305 4 40 2440 325 20-Φ34
    500 457 705 650 608 305 4 44 2860 360 20-Φ41
    600 508 840 770 718 305 5 48 3450 425 20-Φ41
    700 610 910 840 788 305 5 50 3960 460 24-Φ41
    800 660 1020 950 898 305 5 52 4550 512 24-Φ41
    900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
    1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
    2.5MPA 50 178 160 125 100 250 3 20 584 80 4-Φ18
    凸面法法
    RF
    (K)Z43WF-25
    (K)Z543WF-25
    (K)Z643WF-25
    (K)Z943WF-25    		 65 190 180 145 120 300 3 22 634 95 8-Φ18
    80 203 195 160 135 350 3 22 388 100 8-Φ18
    100 229 230 190 160 350 3 24 863 114 8-Φ23
    125 254 270 220 188, 350 3 28 940 132 8-Φ25
    150 267 300 250 218 400 3 30 1030 150 8-Φ25
    200 292 360 310 278 450 3 34 1277 168 12-Φ25
    250 330 425 370 332 500 3 36 1491 203 12-Φ30
    300 356 485 430 390 305 4 40 1701 237 16-Φ30
    350 381 550 490 448 305 4 44 1875 265 16-Φ34
    400 406 610 550 505 305 4 48 2180 300 16-Φ34
    450 432 660 600 555 305 4 50 2440 325 20-Φ34
    500 457 730 660 610 305 4 52 2860 360 20-Φ41
    600 508 840 770 718 305 5 56 3450 425 20-Φ41
    700 610 955 875 815 305 5 60 3960 460 24-Φ48
    800 660 1070 990 930 305 5 64 4550 512 24-Φ48
    900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54
    1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48
    無導流孔平板閘閥PN4.0MPA0.0MPA：
    4.0MPA DN L D D1 D2 Y DO F F2 B H H1 N-ΦD
    凹凸法法
    MFM
    (K)Z43WF-40
    (K)Z543WF-40
    (K)Z643WF-40
    (K)Z943WF-40    		 50 250 160 125 100 88 250 3 4 20 584 80 4-Φ18
    65 280 180 145 120 110 250 3 4 22 634 95 8-Φ18
    80 310 195 160 135 121 250 3 4 22 679 102 8-Φ18
    100 350 230 190 160 150 300 3 4.5 24 863 115 8-Φ23
    125 400 270 220 188 176 350 3 4.5 28 940 133 8-Φ25
    150 450 300 250 218 204 350 3 4.5 30 1040 152 8-Φ25
    200 550 375 320 282 260 350 3 4.5 38 1282 188 12-Φ30
    250 650 445 385 345 313 400 3 4.5 42 1495 223 12-Φ34
    300 750 415 450 408 364 450 4 4.5 46 1701 250 16-Φ34
    350 850 470 510 465 422 500 4 5 52 1880 280 16-Φ34
    400 950 655 585 535 474 305 4 5 58 2200 310 20-Φ41
    450 1050 680 610 560 524 305 4 5 60 2480 335 20-Φ41
    500 1150 755 670 612 576 305 4 5 62 2890 380 20-Φ48
    600 1350 890 795 730 678 305 5 6 62 2480 450 20-Φ54
    700 1450 <, /TD> 995 900 835 768 305 5 6 68 3985 500 24-Φ54
    800 1650 1135 1030 960 876 305 5 6 76 4750 570 24-Φ58
    6.4MPA 50 250 175 135 105 88 250 3 4 26 584 90 4-Φ23
    凹凸法法
    MFM
    (K)Z43WF-64
    (K)Z543WF-64
    (K)Z643WF-64
    (K)Z943WF-64    		 65 280 200 160 130 110 250 3 4 28 634 105 8-Φ23
    80 310 210 170 140 121 250 3 4 30 679 110 8-Φ23
    100 350 250 200 168 150 300 3 4.5 32 763 130 8-Φ25
    125 400 295 202 176 350 3 4.5 36 970 150 8-Φ30 -
    150 450 340 280 240 204 350 3 4.5 38 1038 175 8-Φ34
    200 500 405 345 300 260 350 3 4.5 44 1282 210 12-Φ34
    250 650 470 400 352 313 400 3 4.5 48 1495 240 12-Φ41
    300 750 530 460 412 364 450 4 4.5 54 1965 270 16-Φ41
    350 850 595 525 475 422 500 4 5 60 2185 300 16-Φ41
    400 950 670 585 525 474 305 4 5 66 2573 335 16-Φ48
    450 1050 715 630 570 524 305 4 5 68 2800 360 20-Φ48
    500 1150 800 705 640 576 305 4 5 70 3280 405 20-Φ54
    600 1350 930 820 750 678 305 5 6 76 380 470 20-Φ58
    10.0MPA 50 250 195 145 112 88 250 3 4 28 590 100 4-Φ25
    凹凸法法
    MFM
    (K)Z43WF00
    (K)Z543WF00
    (K)Z643WF00
    (K)Z943WF00    		 65 280 220 170 138 110 250 3 4 32 640 115 8-Φ25
    80 310 230 180 148 121 250 3 4 34 680 120 8-Φ25
    100 350 265 210 172 150 300 3 4.5 38 870 135 8-Φ30
    125 400 310 250 210 176 350 3 4.5 42 980 155 8-Φ34
    150 450 350 290 250 204 350 3 4.5 46 1100 180 12-Φ34
    200 550 430 360 312 260 350 3 4.5 454 1315 220 12-Φ41
    250 650 500 430 382 313 400 3 4.5 60 1605 255 12-Φ41
    300 75 585 500 442 364 450 4 4.5 70 1925 295 16-Φ48
    350 850 665 560 408 422 500 4 5 76 2280 335 16-Φ54
    400 950 715 620 558 474 305 4 5 80 2580 360 16-Φ54
