產品名稱:氣動三通球閥Q644/5F[ 2021-06-29 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、氣動三通球閥 Q644/5F產品詳細介紹

    上海湖泉閥門有限公司Q644/5F氣動三通球閥是由三通球閥配套氣動執行器組成,該三通球閥可分為L(zhǎng)型和T型。L型三通球閥可以用于介質流向的切換,能使相互垂直的兩個通道連通。 Q644/5F三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。

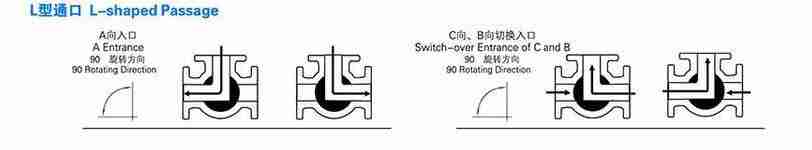

    L型流道的三通4面閥座球閥,采用2面閥座。主要用于流路的換向。

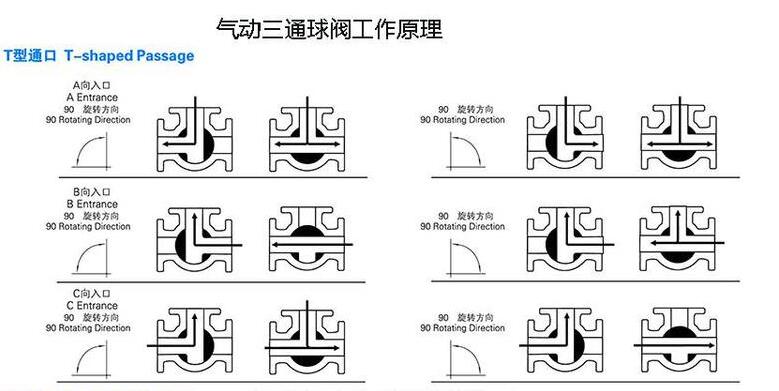

    T型流道的三通4面閥座球閥,采用4面閥座,受力平衡,保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。


    氣動三通球閥氣動三通球閥Q644/5F
  • 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    L 150 150 180 200 220 240 260 280 320 380 440 550
    L1 75 75 90 100 110 120 130 140 160 190 220 275
    H 根據所配執行機構而定
    D 95 105 115 140 150 165 185 200 220 250 285 340
    D1 65 75 85 100 110 125 145 160 180 210 240 295
    D2 46 56 65 76 84 99 118 132 156 184 211 266
      14 16 16 18 18 20 20 20 22 22 24 24
    A、A1 根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同
