產品名稱：直行程電子式381L-50電動執行器[ 2021-08-30 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、直行程電子式381L-50電動執行器產品介紹

    上海湖泉閥門有限公司直行程電子式381L-50電動執行器是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的D20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。直行程電子式381L-50電動執行器驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，直行程電子式381L-50電動執行器可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。因此被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。

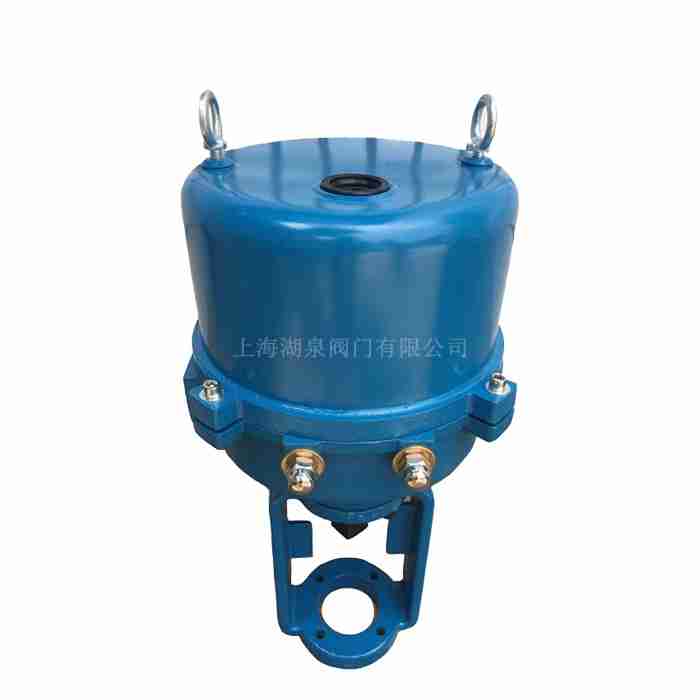

    直行程電子式381L-50電動執行器

    二、直行程電子式381L-50電動執行器產品特點

    1、執直行程電子式381L-50電動執行器設計有伺服系統（無需另配伺服放大器），只需接入D20mA（或DC15V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
    2、執行器的關鍵部件控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
    3、驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4。
    4、直行程電子式381L-50電動執行器具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
    5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
    6、用狀態選擇開關可以設定（正、反動作）。
    7、用狀態選擇開關可以設定輸入信號為（D20mA或DC15V）。
    8、直行程電子式381L-50電動執行器調整工作零點（始點）和行程（終點）簡單易行。
    9、當突然斷電時，能確保閥芯自鎖。
    10、采用同步皮帶傳動，有效降低了噪音。
    11、直行程電子式381L-50電動執行器延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

    三、直行程電子式381L-50電動執行器主要技術參數

    直行程電子式381L-50電動執行器電源：AC220±50，50HZ。
    耗電功率（額定負載時）
    規格A型執行器 50VA；
    規格B型執行器 150VA；
    直行程電子式381L-50電動執行器規格C型執行器 220VA。
    輸入信號：D20mA或DC15V。
    輸出信號：D20mA（負載電阻500Ω以下）。
    直行程電子式381L-50電動執行器控制精度：基本誤差 amp;plusmn;1 回差1 死區1
    工作行程調整范圍：“零點”±25“行程”20100
    外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
    隔爆型
    機型 普通型（S型）執行器 隔爆型（X型）執行器
    直行程電子式381L-50電動執行器電源電纜 3芯S=1.5mm2 3芯S=1.5mm2 外徑φ9±1
    信號電纜 4芯S=1.5mm2 4芯S=1.5mm2 外徑φ11±1
    電纜引入口 2-PF(G1/2) 可安裝保護套管PF3/4（G3/4）
    環境條件
    環境條件 普通型（S型）執行器 隔爆型（X型）執行器
    直行程電子式381L-50電動執行器環境溫度 無空間加熱器-1060 -1040
    有空間加熱器-3560
    相對濕度 95以下  4585
    環境氣體 無腐蝕氣體
    機械振動 1.5g以下
    保護等級
    IP55。隔爆等級Exd  BT4。
    過載保護
    規格A、B型執行器可任選，規格C型執行器必配。
    直行程電子式381L-50電動執行器產品型號規格
    型號規格標注說明
    性通參數
    直行程電子式381L-50電動執行器型號 額定輸出力N 速度mm/s 技術參數
    381LSA-08、381LXA-08  800、800  4.2、4.2  30
    381LSA-20、381LXA-20 2000、2000  2.1、2.1  、381LSB-30
    381LXB-30 3000、3000  3.5、3.5  60
    381LSB-50、381LXB-50 5000、5000  1.7、1.7
    381LSC-65 6500 2.8 100 、381LSC-99 10000 2.0 、381LSC-160 16000 1.0


  • 型號 額定輸出力N 工作速度mm/s 最大行程 配套通徑
    381L-08型 800N 4.2 0-30 DN20
    381L-08型 800N 4.2
    381L20型 2000N 2.1 DN25-DN32
    381L20型 2000N 2.1
    381L-30型 3000N 3.5 0-60 DN40-DN50
    381-30型 3000N 3.5
    381L-50型 5000N 1.7 DN65-DN100
    381L-50型 5000N 1.7
    381L-65型 6500N 2.8 0-100 DN125-DN200
    381L-65型 6500N 2.8
    381L-99型 10000N 2.0 DN250-DN300
    381L-99型 10000N 2.0
    381L-160型 16000N 1.0 DN250-DN350
    381L-160型 16000N 1.0
    381L-260型 26000N / / DN250-DN350
    381L-260型 26000N / /
    381LSD-260型 26000N / / DN250-DN350
    381LXD-260型 26000N / /
    381LSD-350型 35000N / / /
    381LXD-350型 35000N / /
    381LSD-500型 50000N / / /
    381LXD-500型 50000N / /
