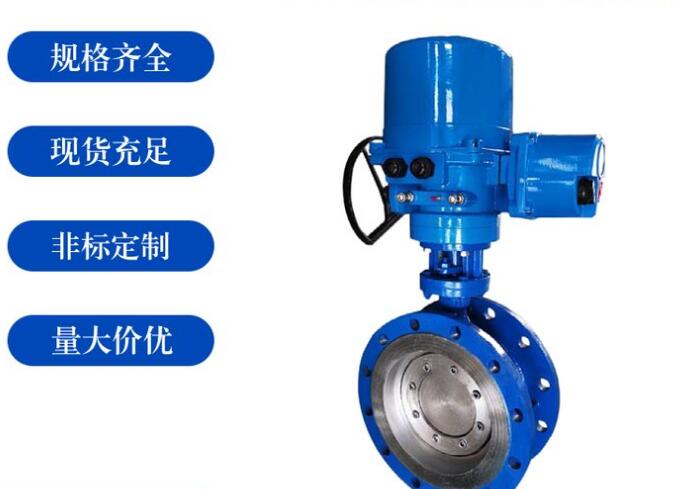

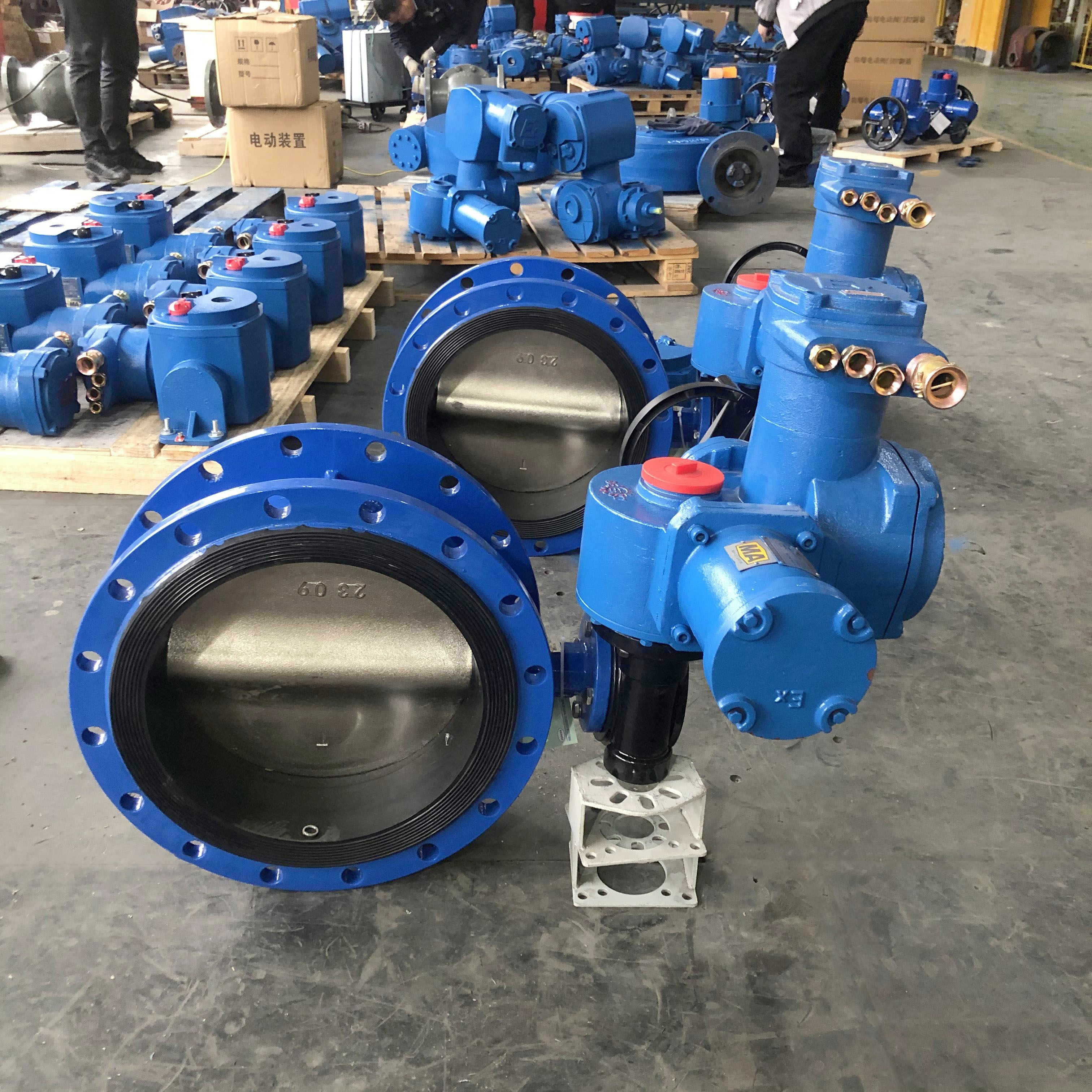

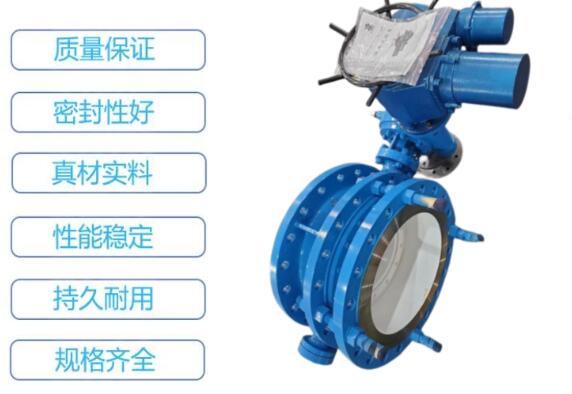

D943H-1/2.5/6/10/16/25C、硬密封蝶閥、電動蝶閥、電動翻板閥
口徑:NPS2~NPS48、DN50~DN2000
壓力:Class150、PN6~PN40
材質:碳鋼、不銹鋼、合金鋼、雙相鋼
驅動:手動、蝸輪蝸桿傳動、電動、氣動
應用:石油,化工,天然氣,石化,煤化工等行業
蝶閥適用于DN50~DN2000、PN6~PN40的各種管路上,用于截斷或接通管路中的介質。選用不同的材質,蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。蝶閥一般采用法蘭連接,也可采用對焊連接。在管道兩端焊上蝶閥專用法蘭(法蘭公稱壓力等級和蝶閥公稱壓力等級要一樣),然后用螺栓從蝶閥的4個耳朵孔穿過,固定在法蘭上,兩邊用螺栓固定。這種蝶閥就是對夾式蝶閥。
在下列工況條件下,推薦選用蝶閥:
①要求節流、調節控制流量;
②泥漿介質及含固體顆粒介質;
③要求閥門結構長度短的場合;
④要求啟閉速度快的場合;
⑤壓差較小的場合。
蝶閥型號編制 | |||||||||
特殊 | 閥門類型 | 驅動方式 | 連接方式 | 結構型式 | 密封材質 |
一 |
壓力等級 | 閥體材質 | |
B:保溫型 D:低溫型 S:伸縮型 TL:脫硫型 U:U型 K:抗硫型 T:通風型 W:無銷型 X:信號型 Y:氧氣型 |
D:蝶閥 |
手動省略 3:蝸輪 6:氣動 7:液動 9:電動 |
1:內螺紋 2:外螺紋 4:法蘭 6:焊接 7:對夾 8:卡箍 9:卡套 |
密封型 |
1:中線垂直 2:單偏心 3:雙偏心 4:三偏心 |
F:氟塑料PN6 H:Cr13不銹鋼 Y:硬質合金 W:閥體 X:橡膠 T:銅合金 J:襯膠 |
請 看 壓 力 表 |
Q:球墨鑄鐵 T:銅及銅合金 C:碳鋼 P:鉻鎳系不銹鋼 R:1Mo2T系不銹鋼 |
公稱通徑DN
|
結構長度L
|
外形尺寸(參考值)
|
連接(標準值)
|
參考
重量Dd343H
|
||||||||||
H
|
Dd943H
|
PN0.6MPa
|
PN1.0MPa
|
|||||||||||
mm
|
inch
|
短
|
長
|
H3
|
A3
|
B3
|
D
|
D1
|
z- d
|
D
|
D1
|
z- d
|
||
50
|
2
|
108
|
150
|
112
|
530
|
250
|
255
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
17
|
65
|
5/2
|
112
|
170
|
115
|
530
|
250
|
255
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
20
|
80
|
3
|
114
|
180
|
120
|
565
|
250
|
255
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
23
|
100
|
4
|
127
|
190
|
138
|
600
|
250
|
255
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
25
|
125
|
5
|
140
|
200
|
164
|
640
|
250
|
255
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
40
|
150
|
6
|
140
|
210
|
175
|
705
|
300
|
315
|
165
|
225
|
8-18
|
285
|
240
|
8-22
|
47
|
200
|
8
|
152
|
230
|
200
|
775
|
300
|
315
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
60
|
250
|
10
|
165
|
250
|
243
|
945
|
300
|
315
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
95
|
300
|
12
|
178
|
270
|
250
|
1070
|
300
|
315
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
124
|
350
|
14
|
190
|
290
|
280
|
1140
|
300
|
315
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
181
|
400
|
16
|
216
|
310
|
305
|
1210
|
300
|
315
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
260
|
450
|
18
|
222
|
330
|
350
|
1335
|
575
|
714
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
338
|
500
|
20
|
229
|
350
|
380
|
1415
|
575
|
714
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
360
|
600
|
24
|
267
|
390
|
445
|
1605
|
656
|
810
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
540
|
700
|
28
|
292
|
430
|
480
|
1844
|
656
|
810
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
580
|
800
|
32
|
318
|
470
|
530
|
2040
|
656
|
810
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
845
|
900
|
36
|
330
|
510
|
580
|
2255
|
785
|
863
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1050
|
1000
|
40
|
410
|
550
|
650
|
2380
|
785
|
863
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1500
|
1200
|
48
|
470
|
630
|
760
|
2640
|
785
|
863.
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
2000
|
1400
|
56
|
530
|
710
|
850
|
2886
|
8410
|
890
|
1630
|
1560
|
36-36
|
1675
|
1590
|
36-42
|
3000
|
1600
|
64
|
600
|
790
|
1030
|
3156
|
810
|
890
|
1830
|
1760
|
40-369
|
1915
|
1820
|
40-48
|
4700
|
1800
|
72
|
670
|
870
|
1230
|
3421
|
830
|
930
|
2045
|
1970
|
44-39
|
2115
|
2020
|
44-48
|
6500
|
2000
|
80
|
760
|
950
|
1350
|
3685
|
850
|
940
|
2265
|
2180
|
48-42
|
2325
|
2230
|
48-48
|
8700
|
