電動蝶閥閥門首頁 > 產品展示 > 蝶閥 > 電動蝶閥 >

產品名稱：電動對夾式蝶閥d971x-16/10Q dn250[ 2023-08-16 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

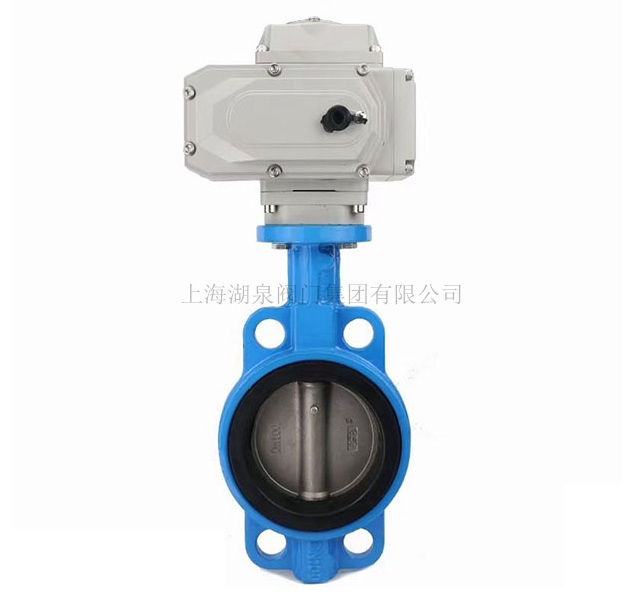

  • 一、電動對夾式蝶閥d971x-16/10Q  dn250產品介紹

    上海湖泉閥門集團有限公司電動對夾式蝶閥制造企業,電動對夾式蝶閥,品現貨供應!我廠已有十年有余,品質可靠,,有TS特種設備生產許可證，對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道...對夾式電動蝶閥是由對夾蝶閥和電動執行器組成,由電動執行器控制蝶閥啟閉的一種自控閥門,通過電源信號來帶動碟板做0-90°的旋轉動作。對夾式電動蝶閥品牌供應商,茸閥流體控制為您提供對夾式蝶閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。
    電動蝶閥

    二、電動對夾式蝶閥d971x-16/10Q  dn250產品技術參數

    電動執行機構技術參數:電源AC110、220、380V、DC24，公稱通徑DN50～1200mm，輸出力矩50N·M～2000N·M，公稱壓力PN0.6、1.0、1.6Mpa，功能選型：開關型、無源觸點型、閥位信號反饋型、智能調節型。適用溫度≤120℃，適用介質水、氣、油品及弱腐蝕性流體，輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V。使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。保護裝置有雙重限位、過熱保護、過載保護。全行程時間5秒、10秒、15秒、30秒、45秒、60秒。及帶手動功能。內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
    也可選用3810系列或PSQ系列，大口徑閥門一般采用380VAC電動執行器。



    公稱通經DN（mm)

    50～2000

    50～1600

    公稱藥理PN（MPa)

    0.6

    1.0

    1.6

    密封試驗(MPa)

    0.66

    1.1

    1.76

    強度試驗(MPa)

    0.9

    1.5

    2.4

    適用溫度

    丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃

    適用介質

    水、空氣、天然氣、油品及弱腐蝕性流體

    泄漏率

    符合GB/T13927-92標準

    驅動方式

    蝸輪傳動、電動、氣動、液動


  • DN

    L

    H

    H1

    A

    B

    0.6MPa

    1.0MPa

    1.6MPa

    DO

    n-d

    DO

    n-d

    DO

    n-d

    50

    43

    63

    306

    180

    200

    110

    4-14

    125

    4-18

    125

    4-18

    65

    46

    70

    321

    180

    200

    130

    4-14

    145

    4-18

    145

    4-18

    80

    46

    83

    346

    180

    200

    150

    4-18

    160

    8-18

    160

    8-18

    100

    52

    105

    387

    180

    200

    170

    4-18

    180

    8-18

    180

    8-18

    125

    56

    115

    411

    180

    200

    200

    8-18

    210

    8-18

    210

    8-18

    150

    56

    137

    447

    270

    280

    225

    8-18

    240

    8-22

    240

    8-22

    200

    60

    164

    572

    270

    280

    280

    8-18

    295

    8-22

    295

    8-22

    250

    68

    206

    646

    270

    280

    335

    12-18

    350

    12-22

    355

    12-26

    300

    78

    230

    738

    380

    420

    395

    12-22

    400

    12-22

    410

    12-26

    350

    78

    248

    761

    380

    420

    445

    12-22

    460

    16-22

    470

    16-26

    400

    102

    289

    877

    450

    470

    495

    16-22

    515

    16-26

    525

    16-30

    450

    114

    320

    938

    480

    490

    550

    16-22

    565

    20-26

    585

    20-30

    500

    127

    343

    993

    480

    490

    600

    20-22

    620

    20-26

    650

    20-33

    600

    154

    413

    1131

    480

    490

    705

    20-26

    725

    20-30

    770

    20-36

    700

    165

    478

    1476

    640

    660

    810

    24-26

    840

    24-30

    840

    24-36

    800

    190

    525

    1533

    640

    660

    920

    24-30

    950

    24-33

    950

    24-39

    900

    203

    585

    1655

    750

    860

    1020

    24-30

    1050

    28-33

    1050

    38-39

    1000

    216

    640

    1765

    850

    900

    1120

    28-30

    1160

    28-36

    1170

    28-42

    1200

    254

    755

    1995

    850

    900

    1340

    32-33

    1380

    32-39

    1390

    32-48
