上海湖泉閥門集團有限公司 型號 Z941H-16C DN300

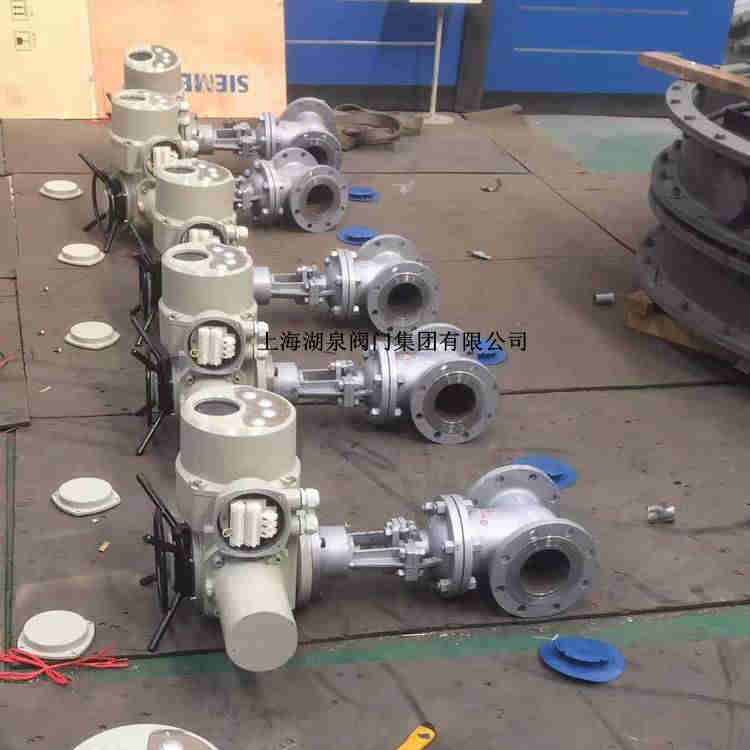

智能一體化電動閘閥簡介: 它的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關 , 不能作調節和節流。智能調節型電動閘閥 Z941H-16C高溫電動閘閥 dn300雙法蘭電動鑄鋼閘閥:是電動裝置和閘閥組裝而成,廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉...專業z941h閘閥,是一家鑄造,生產,銷售于一體的制造企業,一直秉承“質優價實,售后至上”的經營理念,堅持“第一時間反饋,趕赴現場處理問題” 的原則為客戶解決后顧之憂。
Z——代表代表閥門類型《閘閥》
9——代筆驅動方式電動
4——代表連接形式《法蘭》
1——代表結構形式《楔式單閘板》
H——代表閥座材質《不銹鋼》
-《分隔號》
16——代表公稱壓力《PN16》
C——代表閥體材料《碳鋼》
通用名稱:手動閘閥、低壓閘閥、法蘭閘閥、明桿閘閥、楔式閘閥、鑄鋼閘閥、碳素鋼閘閥等。
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-64C DN80/100/150
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-64C DN200/250/300
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-64C DN350/400/500
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-64C DN600/700/800
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-100I DN80/100/150
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-100I DN200/250/300
電動閘閥z941h-16c dn300產品詳細說明書Z941H-16C-DN50,Z941H-16C-DN15,Z941H-16C-DN20,Z941H-16C-DN25,Z941H-16C-DN32,Z941H-16C-DN40,Z941H-16C-DN65,Z941H-16C-DN80,Z941H-16C-DN100,Z941H-16C-DN125,Z941H-16C-DN150,Z941H-16C-DN200,Z941H-16C-DN250,Z941H-16C-DN300,Z941H-16C-DN350,Z941H-16C-DN400,Z941H-16C-DN450,Z941H-16C-DN500,Z941H-16C-DN600,Z941H-16C-DN700,Z941H-16C-DN800,Z941H-16C-DN900,Z941H-16C-DN1000,Z941H-16C-DN1200,Z941H-16C-DN1400,Z941H-16C-DN1600
1、客戶如對電動閘閥產品有特殊要求,須在訂貨合同明確說明(比如材質要求、結構長度、連接方式、全徑或者、管道尺寸、介質溫度、壓力范圍、檢驗與試驗標準及包裝要求等)。
2、本廠可根據客戶特定要求選配各類驅動裝置執行器。
3、如客戶提供特殊閥門型號,須正確說明其型號含義。
4、付款須知:預付30%定金到上海湖泉閥門公司帳號,余款發貨前付清,以便及時安排發貨,特殊情況請請示。
電動閘閥z941h-16c dn300產品在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械不銹鋼閥門、設備配套、電子工業、城市建設等得到了應用。閥門是管道流體輸送系統的控制部件,用于改變路段和介質的流動方向,具有導流、截止、閥節、節流、停止、分流或溢流和卸壓功能。用于流體控制的閥門,從簡單的截止閥到復雜的自控系統中所用的各種閥門,其品種和規格繁多,閥門的公稱通徑從微小的儀表閥大至通徑達100的工業管路用閥。
電動閘閥z941h-16c dn300產品詳細說明書
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
L |
mm |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
H |
mm |
175 |
180 |
210 |
210 |
350 |
358 |
373 |
435 |
500 |
W |
mm |
180 |
180 |
200 |
200 |
200 |
240 |
240 |
280 |
320 |
尺寸 |
DN |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
L |
mm |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
H |
mm |
614 |
674 |
818 |
1225 |
1415 |
1630 |
1780 |
2050 |
2181 |
W |
mm |
360 |
360 |
400 |
450 |
500 |
500 |
600 |
720 |
720 |
電動閘閥z941h-16c dn300產品詳細說明書技術參數
型號 |
公稱壓力
(MPa) |
實驗壓力 |
工作溫度(℃) |
適用介質 |
強度(水)(Mpa) |
密封(水)空氣 |
低壓密封空氣(Mpa) |
Z94IH-16C
Z941W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
硝酸類 |
ACETICACID |
醋酸類 |
NITRICACID |
Z941W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸類 |
Z941W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
Z941W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
