1.閥體是由鋼管焊接而成。
2.球墊采用強化聚四氟乙烯。
3.閥桿采用防爆設計。
4.溫度范圍:-60-200℃
5.驅動方式:手動或渦輪傳動。
6.檢測標準:Api 598
球閥型號:Q61F-16C/P
連接方式:焊接,對焊
壓力等級:150~600LB,1.6MPa~ 4.0MPa
產品規格:1/2" ~ 40" , DN15 ~ 1000mm
產品材質:WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選。
適用溫度:-29℃≤t≤150 ℃(跟閥體材質及密封面材質不同所承溫有差異)
適用介質:水、石油、天然氣及酸堿介質等
驅動方式:電動、手動、蝸輪驅動、齒輪驅動等

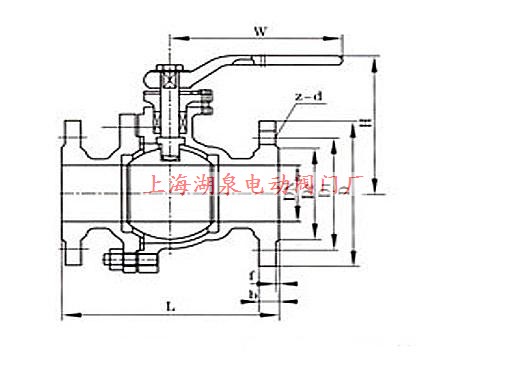

型號 | 公稱通徑 | 尺寸mm | |||||
---|---|---|---|---|---|---|---|
L | L1 | D | D1 | H | L0 | ||
Q61F-16C/P | 10 | 150 | 60 | 90 | 18 | 68 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 985 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 220 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 |
一、①直埋式全焊接球閥產品名稱與型號②直埋式全焊接球閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的直埋式全焊接球閥型號,請按直埋式全焊接球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的湖泉閥門專家為您審核把關。
