法蘭電動蝶閥規格型號、規格尺寸表,大家知道嗎?
法蘭電動蝶閥d941x-16型號: d代表蝶閥。 9代表驅動裝置是電動。 4代表閥門與管道的連接方式是法蘭連接。 1有兩種說法,第一種是閥門是中線的,那閥門就有可能是閥體內襯膠的軟密封蝶閥,第二種說法是垂直板式(閥門全關時,蝶板和通道垂直),那就有可能是兩偏心橡膠軟密封蝶閥( 但是中線蝶閥也是垂直板式,要注意一下),實際就是常說的42X蝶閥, X代表密封副至少有一種是橡膠,也有可能是閥體內襯膠,也有可能是蝶板上的密封圈是橡膠。 16代表公稱壓力為PN16,也就是1.6兆帕,1.6Mp
法蘭電動
蝶閥D943H—10—600
蝶閥D943H—10—600表示的是口徑為DN600的蝸輪法蘭三偏心蝶閥,壓力10公斤,下面將拆分為您介紹。
D代表蝶閥、9代表電動、4代表法蘭連接、3代表三偏心結構、H代表閥座密封為不銹鋼硬密封、10代表公稱壓力為10公斤,也就是1.0mpa、600代表閥門口徑為DN600mm。
法蘭電動
蝶閥 D941W-0.1C D941H-16C 字母代表著什么
D941W-0.1C意思是:蝶閥(D),傳動形式是電動(9),連接方式是法蘭式(4),結構形式是中線型(1),閥體直接加工(W),壓力等級是PN0.01Mpa(0.1),殼體材質是鑄鋼(C)。
D941H-16C意思是:蝶閥(D),傳動形式是電動(9),連接方式是法蘭式(4),結構形式是中線型(1),密封材質是不銹鋼(H),壓力等級是PN1.6Mpa(16),殼體材質是鑄鋼(C)。

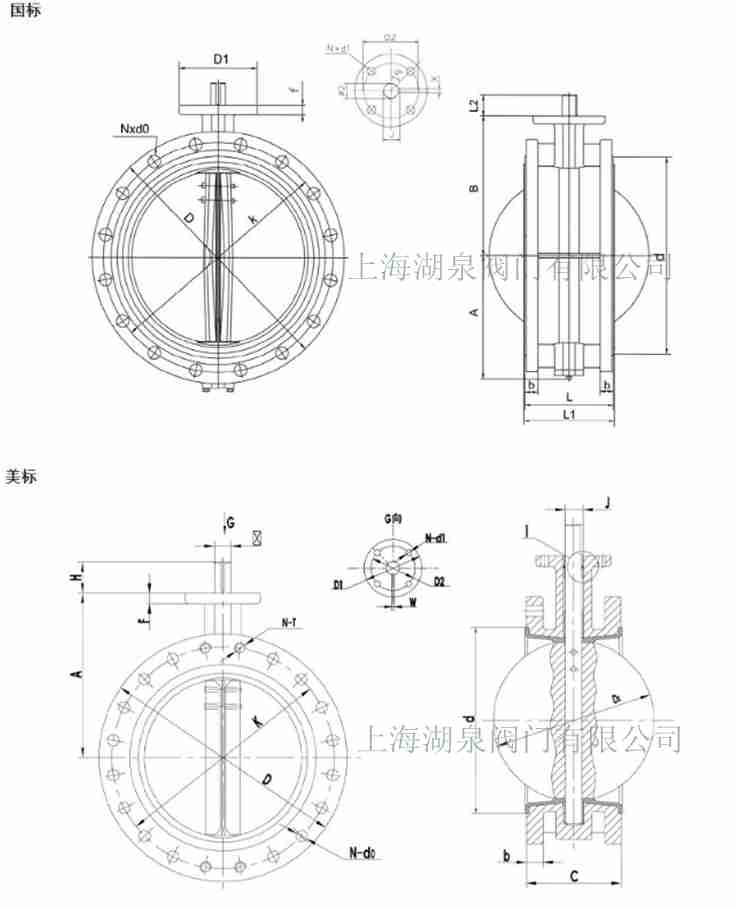

法蘭電動蝶閥主要外形連接尺寸單位:mm
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
DO |
n-d |
DO |
n-d |
DO |
n-d |
50 |
43 |
63 |
235 |
270 |
110 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
250 |
270 |
110 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
275 |
270 |
110 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
316 |
270 |
110 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
340 |
310 |
110 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
376 |
310 |
110 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
430 |
353 |
150 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
250 |
68 |
206 |
499 |
353 |
150 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
電動執行機構技術參數 |
閥體參數 |
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN40~500mm |
輸出力矩 |
50N·M~2000N·M |
公稱壓力 |
PN1.0、1.6MPa |
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
動作范圍 |
0~90°±5° |
閥體材質 |
球墨鑄鐵、碳素鋼、不銹鋼 |
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼、尼龍 |
環境溫度 |
-30°~60° |
閥座密封 |
EPDM、NBR、橡膠 |
手動操作 |
附帶手柄操作 |
結構形式 |
中線型、無銷型 |
限位 |
電氣、機械二重限位 |
溫度 |
EPDM≤120℃;NBR≤68℃ |
防護等級 |
IP-67(防爆外殼:ExdⅡBT4IP67可選) |
適用介質 |
水、空氣、天然氣 |
輸入信號 |
0-10,1-5VDC/4-20mA(智能型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |
