dn600 d941w-1c電動蝶閥代表什么?

[ 2022-07-01 ]
dn600 d941w-1c電動蝶閥代表什么含義呢?上海湖泉閥門集團有限公司D941W-1C意思是:
dn600 :口徑600
D:蝶閥
9:驅動方式為電動
4:法蘭連接
1:垂直板式
W:密封面材料由閥體直接加工
1:公稱壓力0.1Mpa
C:閥體材質為碳鋼

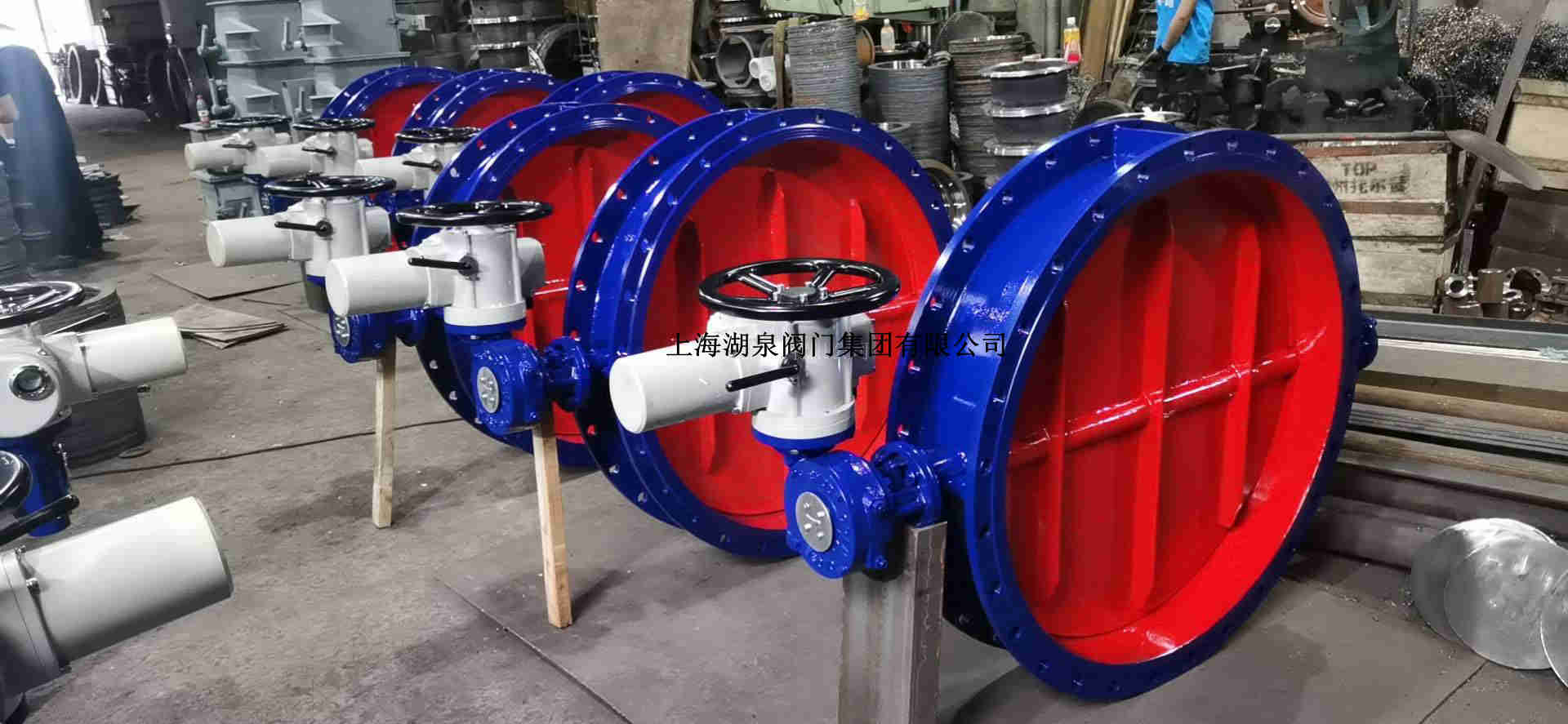

dn600 d941w-1c電動蝶閥
 dn600 d941w-1c電動蝶閥主要技術參數
 公稱通徑DN(mm) DN50~DN2000
公稱壓力PN(MPa) 0.1、0.25、0.6
閥芯轉角 0~70°
作用形式 電開式或電閉式
流量特性 近似等百分比
允許壓差Mpa 0.6

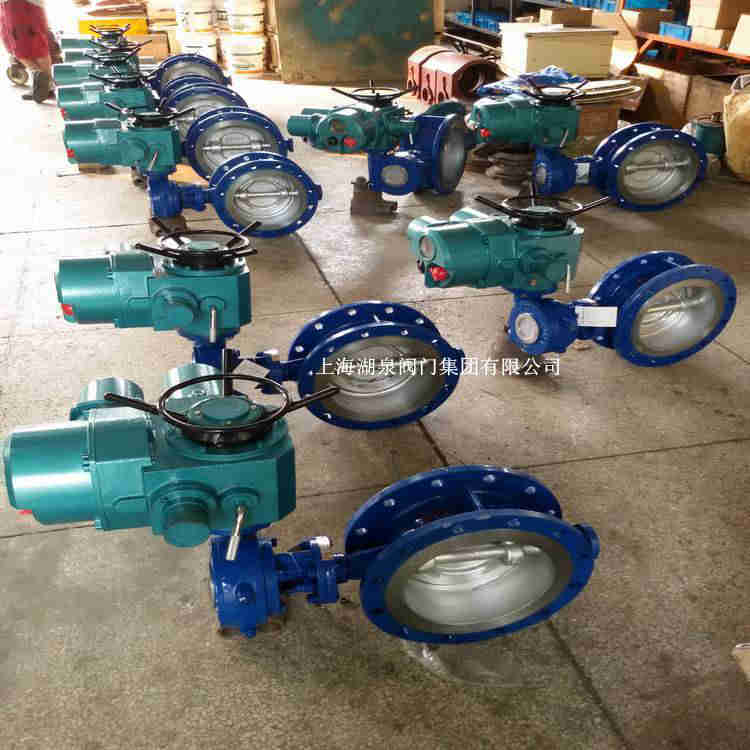

 電動蝶閥dn600
d941w-1c電動蝶閥主要型號
D941W-1C DN100/D941W-1C DN125/D941W-1C DN150/D941W-1C DN200/D941W-1C DN250/D941W-1C DN300/D941W-1C DN350/D941W-1C DN400/D941W-1C DN450/D941W-1C DN500/D941W-1C DN600/D941W-1C DN700/D941W-1C DN800/D941W-1C DN900/D941W-1C DN1000/D941W-1C DN1100/D941W-1C DN1200/D941W-1C DN1300/D941W-1C DN1400/D941W-1C DN1500/D941W-1C DN1600/D941W-1C DN1700/D941W-1C DN1800/D941W-1C DN1900/D941-1C DN2000
 dn600蝶閥
dn600 d941w-1c電動蝶閥主要外形尺寸
公稱通徑 結構長度(標準值) 外形尺寸(參考值) 連接尺寸(標準值)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 418 250 225 140 110 4-14 140 110 4-14
65 21/2 112 80 438 250 225 160 130 4-14 160 130 4-14
80 3 114 95 466 250 225 190 150 4-18 190 150 4-18
100 4 127 105 486 250 225 210 170 4-18 210 170 4-18
125 5 140 120 516 325 245 240 200 8-18 240 200 8-18
150 6 140 132 541 325 245 265 225 8-18 265 225 8-18
200 8 152 160 779 325 245 320 280 8-18 320 280 8-18
250 10 165 187 836 363 313 375 335 12-18 375 335 12-18
300 12 178 220 901 363 313 440 395 12-22 440 395 12-22
350 14 190 245 954 363 313 490 445 12-22 490 445 12-22
400 16 216 270 1003 363 313 540 495 16-22 540 495 16-22
450 18 222 297 1058 465 439 595 550 16-22 595 550 16-22
500 20 229 322 1111 546 556 645 600 20-22 645 600 20-22
600 24 267 377 1233 546 556 755 705 20-26 755 705 20-26
700 28 292 430 1338 546 556 860 810 24-26 860 810 24-26
800 32 318 487 1452 546 556 975 920 24-30 975 920 24-30
900 36 330 537 1588 632 706 1075 1020 24-30 1075 1020 24-30
1000 40 410 587 1689 632 706 1175 1120 28-30 1175 1120 28-30
1200 48 470 702 1938 632 706 1375 1320 32-30 1405 1340 32-33
1400 56 530 782 2670 790 1338 1575 1520 36-30 1630 1560 36-36
1600 64 600 895 2810 868 1476 1790 1730 40-30 1830 1760 40-36
1800 72 670 995 3020 868 1476 1990 1930 44-30 2045 1970 44-39
2000 80 760 1095 3220 965 1600 2190 2130 48-30 2265 2180 48-42
