蝶閥有軟密封的和硬密封的,也有對夾式的和法蘭式的,不同類型的蝶閥,尺寸信息也有區別。以密封對夾蝶閥為例,手動蝶閥dn200的外形尺寸,口徑、流量、扭矩、電壓、防護等級。有這些參數很快就出來了。DN200電動蝶閥采用彈性密封圈和金屬硬密封結構廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
具體尺寸如下DN:200 D:320 D1:280 L:152 H:960 H1:352 H2:480 b:22 n-d:8-18 ,法蘭連接尺寸可根據客戶現場或要求修改。
規格size |
尺寸 |
重量 |
mm |
inch |
A |
B |
C |
D |
D1 |
D2 |
N-M |
L |
Φ2 |
K |
E |
n-Φ1 |
f |
J |
W |
A型 |
LT型 |
25 |
1 |
110 |
55 |
33 |
24 |
85 |
85 |
4-M12 |
32 |
10 |
42 |
42 |
4-6 |
10 |
|
7 |
1.2 |
1.3 |
32 |
11/4 |
110 |
55 |
33 |
24 |
100 |
100 |
4-M16 |
32 |
10 |
42 |
42 |
4-6 |
10 |
|
7 |
1.4 |
1.6 |
40 |
1.5 |
125 |
73 |
33 |
39 |
110 |
110 |
4-M16 |
32 |
12.6 |
50 |
50 |
4-7 |
10 |
|
8.86 |
1.8 |
2.1 |
50 |
2 |
125 |
73 |
43 |
52 |
125 |
125 |
4-M16 |
32 |
12.6 |
50 |
50 |
4-7 |
10 |
|
8.86 |
2.3 |
2.8 |
65 |
2.5 |
136 |
82 |
46 |
64 |
145 |
145 |
4-M16 |
32 |
12.6 |
50 |
50 |
4-7 |
10 |
|
8.86 |
3.3 |
4.1 |
80 |
3 |
142 |
91 |
46 |
78 |
160 |
160 |
8-M16 |
32 |
12.6 |
50 |
50 |
4-7 |
10 |
|
8.86 |
3.7 |
5.2 |
100 |
4 |
163 |
106 |
52 |
104 |
180 |
180 |
8-M16 |
32 |
15.77 |
70 |
70 |
4-10 |
12 |
|
11.1 |
5.2 |
6.5 |
125 |
5 |
176 |
128 |
56 |
123 |
210 |
210 |
8-M16 |
32 |
18.92 |
70 |
70 |
4-10 |
12 |
|
12.7 |
7.5 |
8.6 |
150 |
6 |
196 |
143 |
56 |
155 |
240 |
240 |
8-M20 |
32 |
18.92 |
70 |
70 |
4-10 |
12 |
|
12.7 |
8.7 |
11 |
200 |
8 |
228 |
170 |
60 |
202 |
295 |
295 |
8-M20/12-M20 |
45 |
22.1 |
102 |
102 |
4-12 |
15 |
|
15.87 |
15 |
25 |
250 |
10 |
258 |
204 |
68 |
250 |
350 |
355 |
12-M20/12-M24 |
45 |
28.45 |
102 |
102 |
4-12 |
15 |
31.19 |
8 |
23 |
43 |
300 |
12 |
292 |
239 |
78 |
301 |
400 |
410 |
12-M20/12-M24 |
45 |
31.6 |
102 |
102 |
4-12 |
15 |
34.6 |
8 |
35 |
50 |
350 |
14 |
336 |
267 |
78 |
333.3 |
460 |
470 |
16-M20/16-M24 |
45 |
31.6 |
125 |
125 |
4-14 |
23 |
34.6 |
8 |
58 |
77 |
400 |
16 |
368 |
297 |
102 |
389.6 |
515 |
525 |
16-M24/16-M27 |
51 |
33.15 |
140 |
140 |
4-18 |
23 |
36.15 |
10 |
82 |
101 |
450 |
18 |
400 |
315 |
114 |
440.5 |
565 |
585 |
20-M24/20-M27 |
51 |
38 |
140 |
140 |
4-18 |
23 |
40.95 |
10 |
110 |
139 |
500 |
20 |
440 |
348 |
127 |
492 |
620 |
650 |
20-M24/20-M30 |
64 |
41.14 |
140 |
140 |
4-18 |
27 |
44.12 |
10 |
148 |
179 |
600 |
24 |
525 |
467 |
154 |
593 |
725 |
770 |
20-M27/20-M33 |
70 |
50.65 |
165 |
165 |
4-22 |
27 |
54.62 |
16 |
220 |
283 |
常見的
蝶閥型號如下:通風蝶閥的型號: D341H、D341W; 三偏心對夾硬密封蝶閥型號: D73H、D373H、D673H、D973H; 中線法蘭蝶閥型號: D41X、D341X、D641X、D941X; 中線對夾蝶閥型號: D71X、D371X、D671X、D971X。公稱通徑(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380

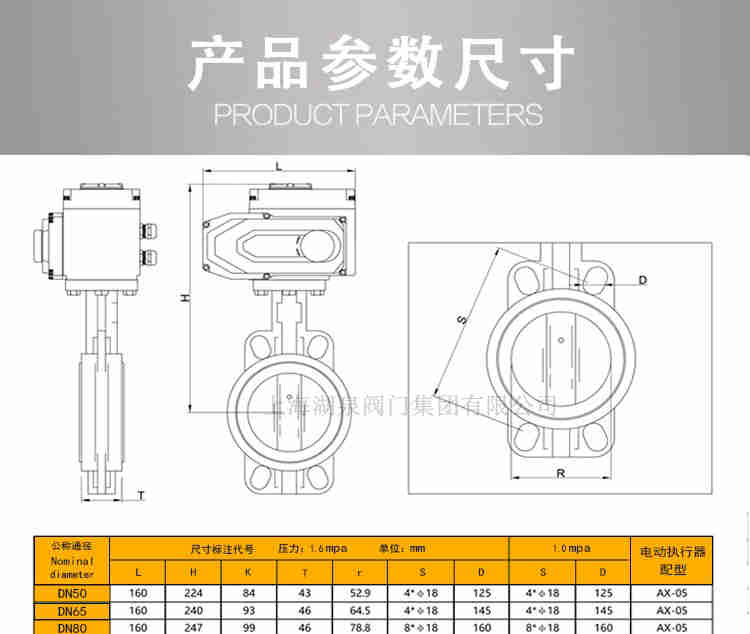

近期很多客戶來問蝶閥厚度尺寸,問我們網站蝶閥尺寸表里面的字母L、H1、D1都表示什么意思,技術小編馬上更新蝶閥尺寸表字母的小知識。蝶閥公稱通經(即閥門管道大小)
DN(單位:MM):蝶閥國標規格簡寫、NPS(單位:英寸):蝶閥美標規格簡寫
蝶閥外形尺寸
L:法蘭距(叫法很多,也可以叫長度、厚度)、H1:中心距(解釋:閥門管道到閥門底部的尺寸)
蝶閥連接尺寸(即不同壓力螺栓尺寸數量不同)
D1:蝶閥螺栓孔中心距、4-M(d):螺栓孔尺寸及對應的數量
附兩張常用蝶閥連接尺寸表供大家查看,你可根據我上述說明,找到對應的尺寸大小。
一、 蝶閥我們都是用大寫的【D】表示,所以閥門首字母是D的就表示是蝶閥。
二、 閥門傳動方式就是指我們蝶閥開啟關閉的方式:
手動(空白)、3:渦輪傳動、6:氣動傳動、9:電動
三、 連接方式符號:4:法蘭連接、6:焊接連接、7:對夾連接
四、 閥門結構形式符號:1:中線形式、2:雙偏心形式、3:三偏心形式
五、 閥座密封形式符號:H:硬密封、X:軟密封、F:襯四氟
六、 閥門壓力符號有國標蝶閥(PN表示)和美標蝶閥(表示class)之分的:
蝶閥國標的壓力符號:10:10公斤、16:16公斤、25:25公斤、40:40公斤
蝶閥美標壓力符號:150LB:16公斤、300LB:25公斤【LB代表蝶閥美標的單位】
七、閥體材質符號:Z:鑄鐵(也可以直接空白)、Q:球墨鑄鐵、C:鑄鋼、P:不銹鋼304、R:不銹鋼316
以上就是常見蝶閥國標的型號說明,舉例來說下:D941X-10P
