法蘭電動蝶閥d941x-10q dn400使用說明書

[ 2024-04-15 ]
上海湖泉閥門集團有限公司D941X不銹鋼智能電動蝶閥是采用一體化結構,接入220V或380V電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。不銹鋼電動法蘭蝶閥具有功能強,體積小,輕便宜人,性能...作為新一代調速型蝶閥,本閥從設計思路上改變了傳統的靠機械變速來完成蝶板開關速度變化的模式,根據蝶板不同位置的動作特點,從電動驅動控制上進行了全新的設計。電動蝶閥采取改電動裝置輸入電流的頻率,進而調整電動裝置的轉動速度和輸出力矩,以達到控制蝶板開工關速度,實現蝶板快關、慢關兩階段關閉或慢開、快開兩階段開啟的目的。與液控蝶閥具有同樣的功能。

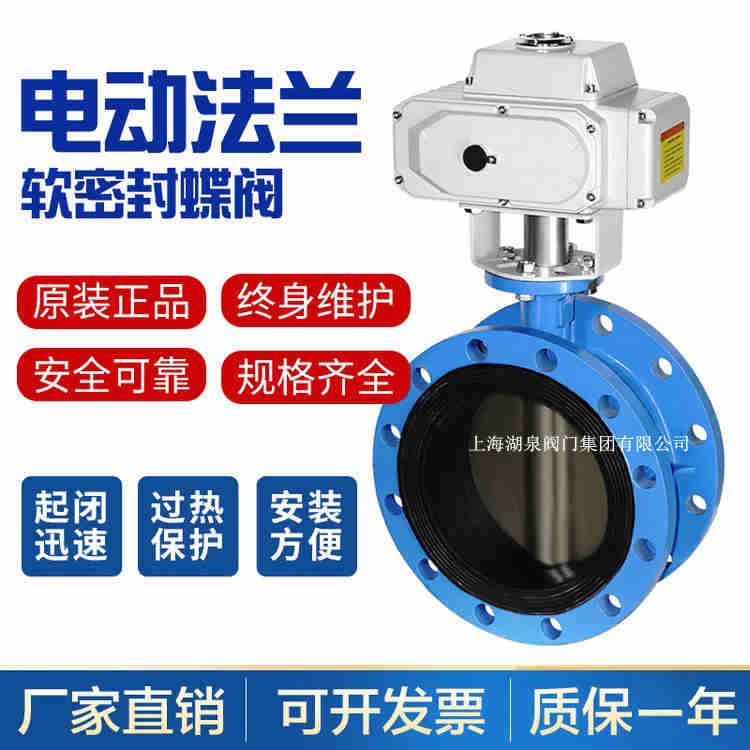

蝶閥

1、克服了普通偏心法蘭蝶閥對介質適應性差的缺點,具備了偏心法蘭蝶閥和中線對夾蝶閥的部分優點,*偏心法蘭蝶閥和中線對夾蝶閥之間的一塊空白,是使用工況介于兩者之間。
2、雙向密封性能優良,零件加工性能優越。安裝方便,立式,臥式安裝均可。
3、操作扭矩小,省力輕巧。上法蘭采用標準,適配渦輪,氣動和電動等各種控制裝置。
4、密封副材料的多樣性,可適用各種不同介質。流量特性趨于線性,調節性能好。
5、閥座法蘭密封面采用兩道O型圈加一道真空帶與管道法蘭連接,達到良好的密封效果。

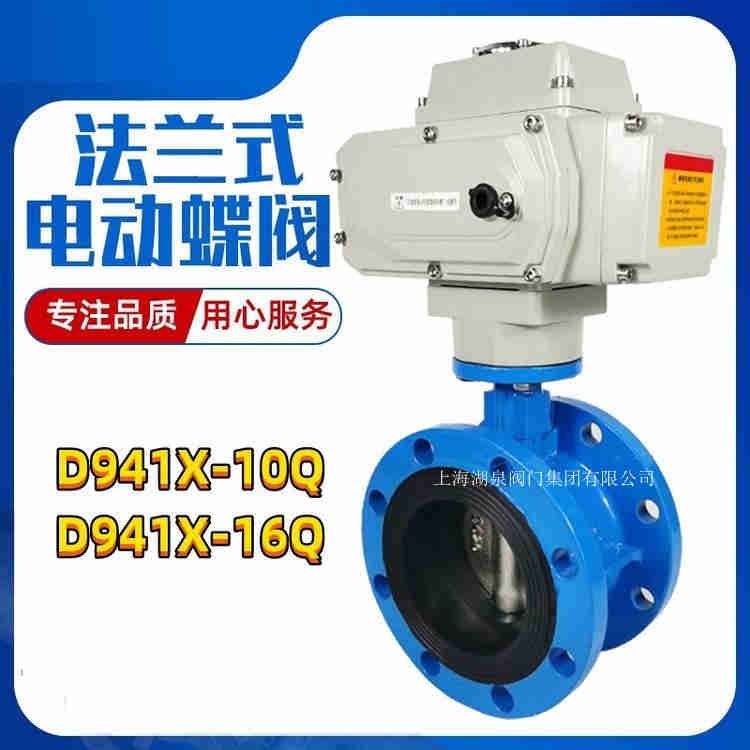

閥門

  (1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和準確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。

設計制造

法蘭連接尺寸

結構長度

壓力試驗

GB12238

GB2555-2526-8

GB12221

GB/T13927

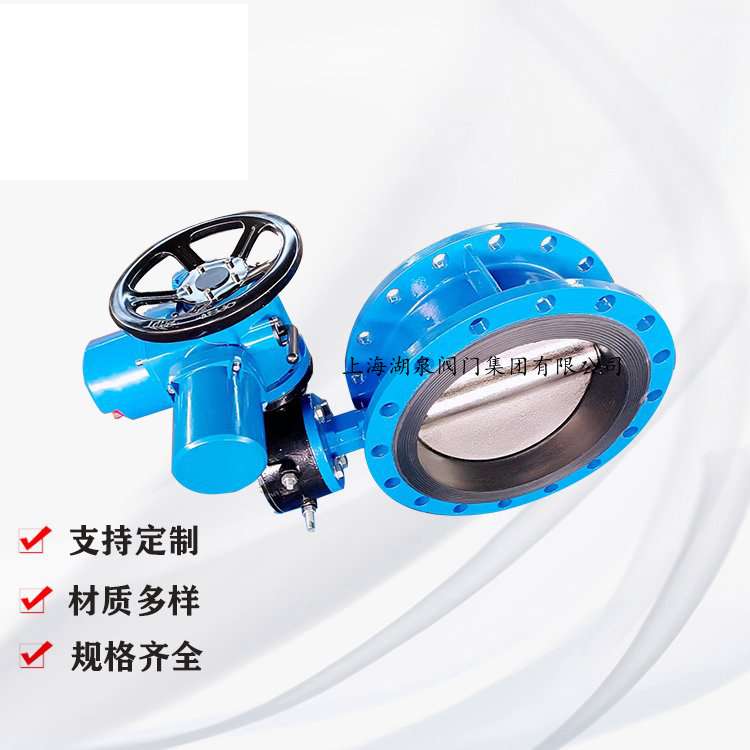

電動閥

零件名稱

材料

閥體

球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O


公稱通徑

DN(mm)

50~1200

公稱壓力

PN(MPa)

1.0

1.6

試驗壓力(MPa)

強度試驗

1.5

2.4

密封試驗(水)

1.1

1.76

      密封試驗(氣)

0.6

泄漏量

一級(零泄漏)

設 計 標 準

GB/T12238-1989

法蘭連接尺寸

GB/T9115.1-2000

結 構 長 度

GB/T12221-1989

側 法蘭連接

GB/T17241.6-1998

壓 力 試 驗

GB/T 13927

連接方式

法    蘭

適用介質

水,污水,空氣,各種油類,酸類,堿類,鹽類等。

適用溫度

-29℃—150℃

驅動方式

電    動

電動執行器

ZTD型、ZTHQ型、DZW型、用戶產品

防護等級

IP54/IP67/IP68

控制形式

開關型/模擬量調節型

電   壓

AC220V/AC380V/AC110V/DC24V
