對夾式蝶閥D71X-10C DN125產品規格尺寸及選型樣冊

[ 2024-11-06 ]

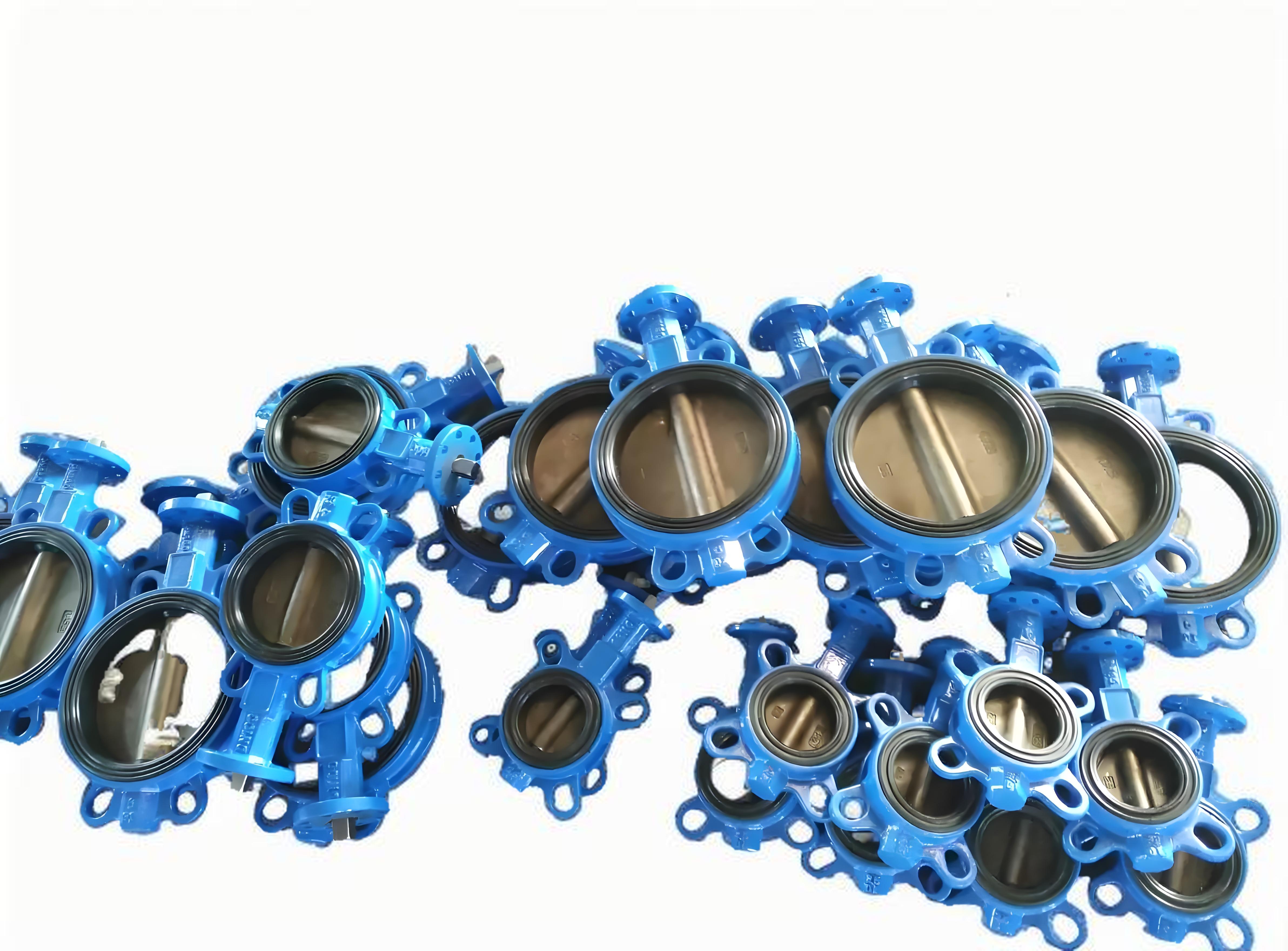

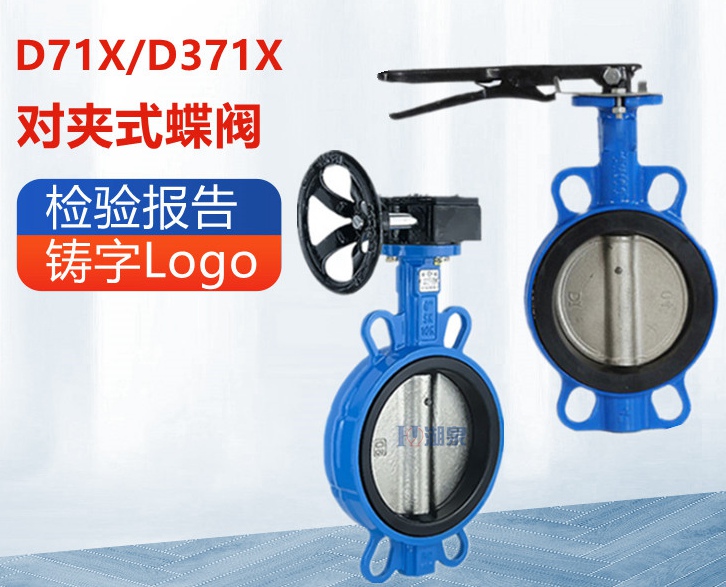

‌D71X-10C DN125對夾式蝶閥‌是一種手動軟密封中線蝶閥，適用于石油、化工、冶金、水電等領域。該蝶閥的蝶板安裝在管道的直徑方向，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°，旋轉到90°時閥門全開‌。

蝶閥

  1. ‌密封形式‌：采用軟密封結構，密封材料通常為橡膠或聚四氟乙烯。
  2. ‌適用溫度‌：適用于溫度≤120℃的環境。
  3. ‌材質‌：閥體材料可以是球墨鑄鐵、鑄鋼、碳鋼等，蝶板和閥桿材料可以是鑄鋼、不銹鋼等‌。



D71X-10C DN125對夾式蝶閥廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道上，用于調節流量和截流介質‌。具體價格根據訂貨量有所不同，不同的廠家價格也不一樣的。安裝時需確保閥門的旋轉角度在0°~90°之間，全開時為90°，全閉時為0°。維護時需定期檢查密封圈和閥桿的磨損情況，確保閥門在各種工況下都能正常工作‌。

閥


型號

D71X-6

D71X-10

D71X-16Q

工作壓力（MPa）

0.6

1.0

1.6

適用溫度（℃）

-20～80

適用介質

水、油品、海水、蒸汽及各類有機溶劑

材料

閥體

灰鑄鐵

球墨鑄鐵

閥板

灰鑄鐵

灰鑄鐵

閥桿

不銹鋼

不銹鋼

密封面

NBR、EPDM

氟橡膠

填料

V形組合密封圈、柔性石墨

主要外形和連接尺寸

公稱通徑 L 0.6MPa 1.0MPa 1.6MPa H H1
D1 Z-d D1 Z-d D1 Z-d
D71X-6  D71X-10  D71X-16  D71X-16C  D371X-6  D371X-10  D371X-16  D31X-16C D671X-6  D671X-10  D671X-16  D671X-16C D971X-6  D971X-10  D971X-16  D971X-16C
50 43 110 4-14 120 4-23 120 4-23 160 80
65 46 130 4-14 136 4-26.5 136 4-26.5 175 88
80 46 150 4-18 160 4-18 160 4-18 180 96
100 52 170 4-18 185 4-24.5 185 4-24.5 200 115
125 56 200 4-18 215 4-23 210 4-23 213 128
150 56 225 4-18 238 4-25 238 4-25 225 140
200 60 280 4-18 295 4-25 295 4-25 260 175
250 68 335 4-18 357 4-29 357 4-29 290 202
300 78 395 4-23 407 4-29 407 4-29 330 242
350 78 445 4-23 467 4-30 467 4-30 360 266
400 102 495 4-23 515 4-26 525 4-26 390 298
450 114 550 4-23 565 4-26 585 4-26 410 315
500 127 600 4-23 620 4-26 650 4-26 430 348
600 154 705 4-25 725 4-30 770 4-30 490 400
700 165 810 4-25 840 4-30 840 4-30 550 520
800 190 920 4-30 950 4-34 950 4-34 610 591
900 203 1020 4-27 1050 4-30 1050 4-30 680 660
1000 216 1120 4-30 1160 4-30 1170 4-30 730 670
1200 254 1340 4-45 1380 4-45 1390 4-45 835 780
1400 270 1560 4-45 1590 4-45 1590 4-45 960 895
1600 318 1760 4-52 1820 4-52 1820 4-52 1200

1020
