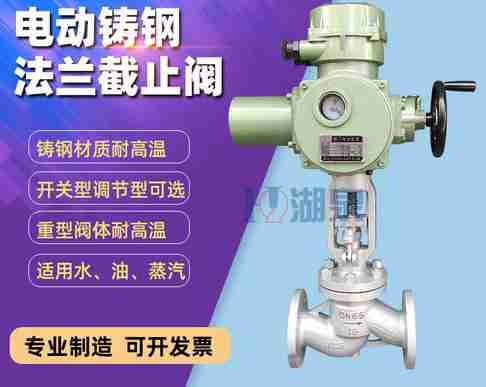

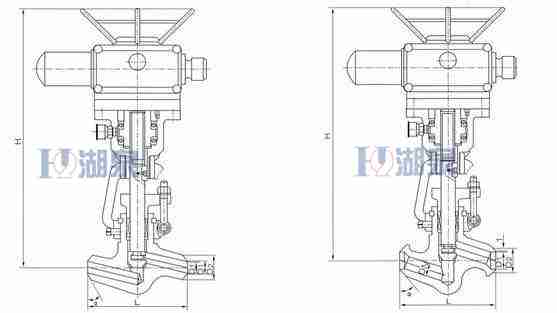

電動截止閥圖片，型號，結構圖，給大家介紹一下：湖泉閥門電動截止閥型號的類型和材料種類越來越多，電動截止閥型號的編制方法是為了方便用戶更好的選型，也是對工況作業的一種責任，電動截止閥型號通常應表示截止閥類型、電動截止閥驅動方式、電動截止閥連接形式、電動截止閥結構特點、電動截止閥公稱壓力、電動截止閥密封面材料、電動截止閥閥體材料七點要素組成。

電動截止閥型號表示方法：電動截止閥附加代號：W波紋管、D低溫、B保溫；　電動截止閥類別代號：J表示截止閥；　截止閥傳動方式：手動無代號、5傘齒輪、6氣動、9電動；　電動截止閥連接方式：4法蘭連接、6焊接；電動截止閥結構形式：1直通式、2　Z型直通、3三通、4角式、5　Y型直流式、6平衡直通式、7平衡角式、8針型；　電動截止閥密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工；　電動截止閥公稱壓力：16表示壓力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；　電動截止閥閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316；電動截止閥型號編制說明：WJ41H-16C波紋管截止閥
　
上海湖泉閥門廠家電動截止閥圖片，型號，結構圖W閥門附加代號：波紋管    J閥門類型：截止閥  4連接方式：法蘭   1結構形式：直通式  H密封材質：不銹鋼、 16閥門壓力：壓力十六公斤   C閥體材質：碳鋼，截止閥型號有：J41H、J41Y、J541H、J541Y、J941H、J941Y、J61H、J61Y、J561H、J561Y、J961H、J961Y等。常用的截止閥型號大全：止閥型號編制方法、表示方法 法蘭截止閥：J41H、J41Y、J41W 低溫截止閥：DJ41H、DJ41Y、DJ41F 氣動截止閥：J641F、J641H、J641W 保溫截止閥：BJ41F、BJ41H、BJ41W 襯氟截止閥：J41F46、J44F46、J45F46 氧氣截止閥：JY41W、JY641H、JY41H 絲扣截止閥：J11F、J14H、J11W、J91W 焊接截止閥：J61Y、J61W、J961Y、J961W 電動截止閥：J941F、J941H、J941Y、J941W 角式截止閥：J44H、J44W、J47H、J44F、J47W 波紋管截止閥：WJ41H、WJ41W、WJ41Y、WZ41F 傘齒輪截止閥：J541H、J541W、J541Y、J561W、J561Y。
