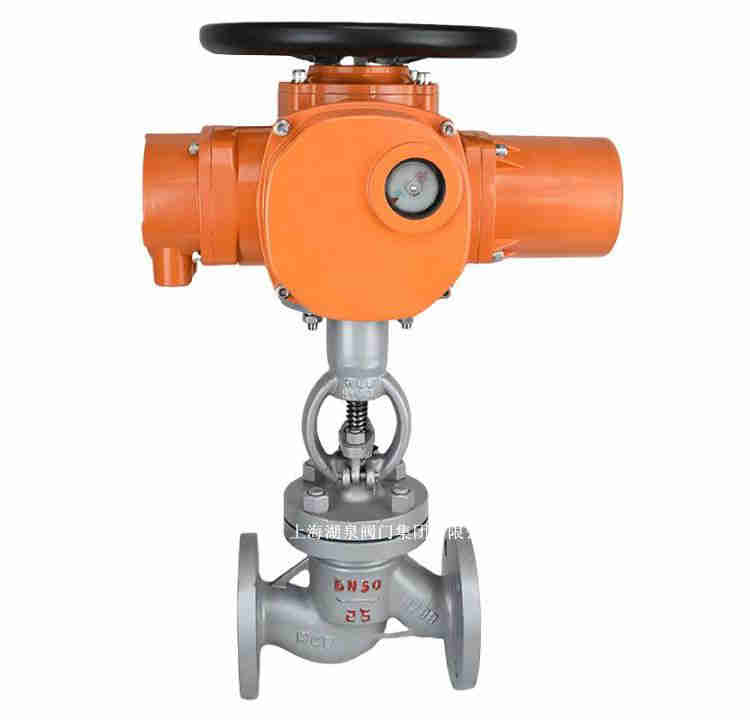

閥體型式 | 高壓鍛造閥 |
閥芯型式 | 柱塞式(錐面) |
公稱通徑 | DN10 ~ DN100 |
公稱壓力 | PN20.0~32.0MPa |
連接形式 | 焊接式 (對焊、承插焊) |
閥體型式 | 高壓鍛造閥 |
閥芯型式 | 柱塞式(錐面) |
公稱通徑 | DN10 ~ DN100 |
公稱壓力 | PN20.0~32.0MPa |
連接形式 | 焊接式 (對焊、承插焊) |
型號 | 公稱壓力 | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質(zhì) | |
強度試驗 | 密封試驗/上密封試驗 | |||||
Z961(960、962) Y-250 |
25 | 37.5 | 27.5 | - | ≤425 | 水、蒸汽 |
Z961(960、962) Y-320 |
32 | 48.0 | 36.0 | - | ≤425 | |
Z961(960、962) Y-P54 100 |
- | 30.0 | 22.0 | P5410 | ≤540 | 蒸汽 |
Z961(960、962) Y-P54 170 |
- | 48.0 | 36.0 | P5417 | ≤540 |

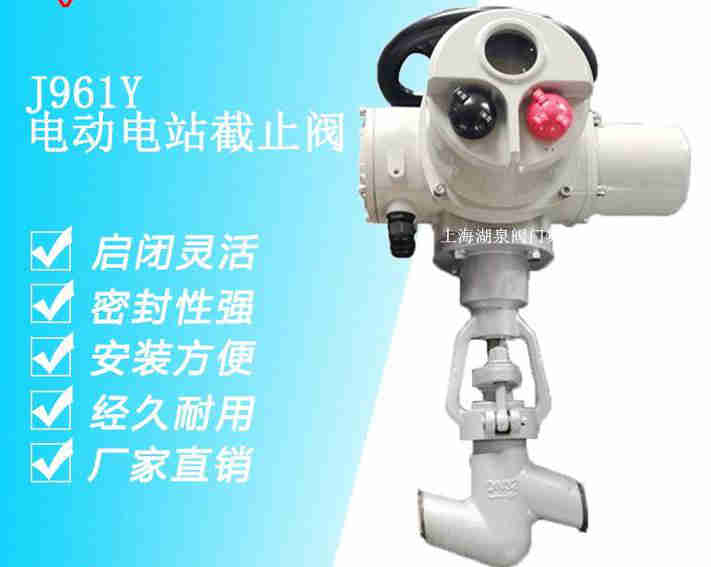

通徑 | J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V | |||||
主要外形尺寸和I連接尺寸(mm) | ||||||
L | D1 | D2 | D3 | α | H | |
15 | 150 | 17 | 36 | / | 37.5° | 518 |
20 | 170 | 22 | 42 | / | 37.5° | 518 |
25 | 170 | 26 | 42 | / | 37.5° | 518 |
32 | 180 | 31 | 44 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50 | 350 | 50 | 82 | / | 32° | 748 |
65 | 330 | 69 | 100 | 110 | 32° | 829 |
80 | 470 | 84 | 108 | 130 | 32° | 898 |
100 | 560 | 107 | 144 | 165 | 32° | 913 |
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V | ||||||
15 | 150 | 17 | 40 | / | 37.5° | 518 |
20 | 170 | 22 | 46 | / | 37.5° | 518 |
25 | 170 | 26 | 46 | / | 37.5° | 518 |
32 | 180 | 31 | 49 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50 | 350 | 50 | 90 | / | 32° | 748 |
65 | 330 | 69 | 104 | 115 | 32° | 829 |
80 | 470 | 84 | 110 | 140 | 32° | 898 |
100 | 560 | 107 | 148 | 170 | 32° | 913 |
