截止閥和閘閥有運動方式區別、外形區別、密封性區別。
1、運動方式區別:閘閥屬于手輪旋轉,閥桿做上升運動,而截止閥是上升閥桿式,手輪與閥桿同時做旋轉和上升運動。
2、外形區別:閘閥比截止閥結構相對來說更加復雜,高度尺寸較大,從表面上看閘閥比截止閥更短。
3、密封性區別:閘閥密封性能較高,閥芯與底座封面接觸,達到嚴密不漏;當閘閥的運行壓力損失最小,比截止閥的流體流動阻力更小。

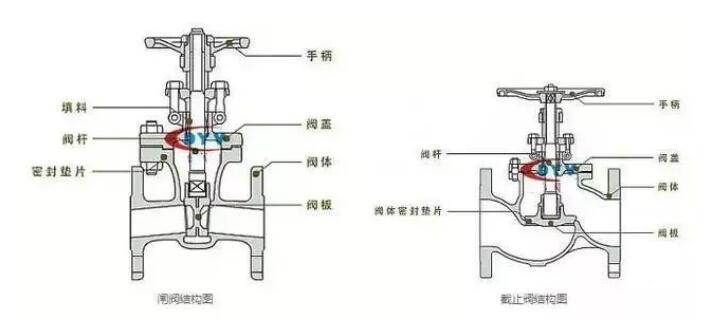

1、結構

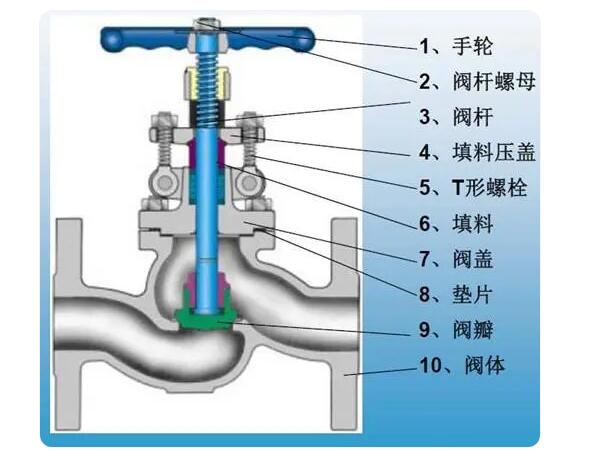

截止閥有球形、錐度和平面的閥芯,向下壓到閥座上密封,截止閥的閥瓣是平行于流體的。閘閥閥芯為閘板,向下卡到前后閥座上密封。閘閥的閥瓣為一閘板,且與流體的方向垂直。

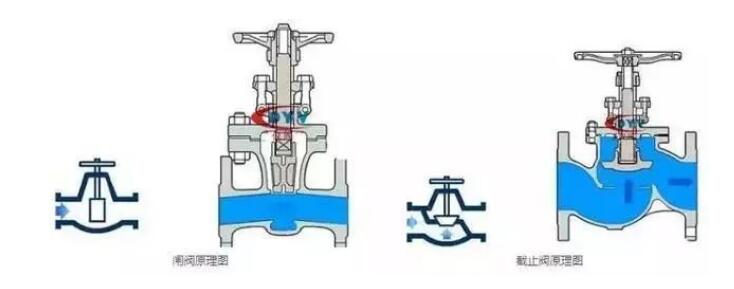

2、工作原理
截止閥工作是上升閥桿式,手輪跟著閥桿一起做旋轉和上升運動。閘閥工作是手輪旋轉,閥桿做上升運動。
3、安裝方式
截止閥安裝時介質可以從閥芯的下方和上方進入,而閘閥的流向從下方和上方進入的效果都是一樣的。閘閥沒有進出口方向要求,截止閥有規定進口和出口。
4、對流體的阻力
閘閥對流體的流動阻力比較小,其中普通閘閥的流動阻力系數約為0.08-0.12,開啟關閉力小。其介質是可以兩個方向流動的。而普通的截止閥的阻力系數約為3.5-4.5。
5、流量和功能
閘閥要求全開,截止閥不要求全開。截止閥一般用于壓力流量控制,閘板閥用于隔離。
