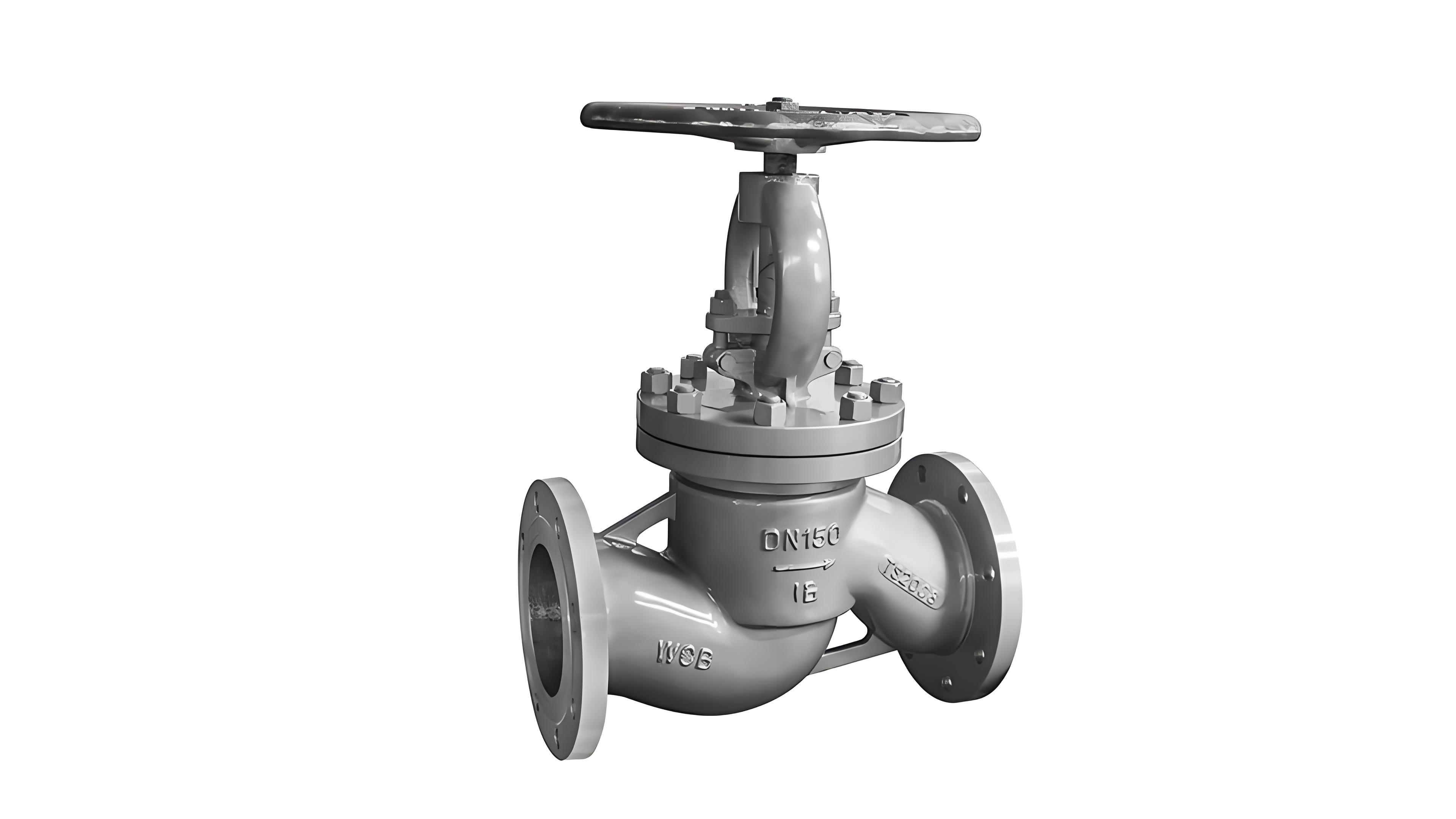

截止閥J41H-16C\DN250技術相關參數及產品介紹

[ 2024-10-11 ]

了解更多相關產品點擊:截止閥


‌截止閥J41H-16C\DN250是一種用于切斷或接通管路介質的閥門,廣泛應用于石油、化工、制藥、化肥、電力等行業。‌ 該閥門適用于公稱壓力為1.6MPa的工作環境下,適用于水、蒸汽、油品等介質‌。它的主要技術參數包括:公稱通徑為DN250,工作溫度范圍為-29℃至550℃,適用于水、蒸汽、油品等介質。該閥門采用手動操作方式,閥體材料為WCB鑄鋼,閥瓣和閥座采用司太立鈷基硬質合金堆焊而成,具有良好的耐磨性和密封性‌。的主要特點包括:結構合理,密封可靠,性能優良,造型美觀。閥瓣和閥座的密封面采用司太立鈷基硬質合金堆焊而成,耐磨性強。閥桿經過調質和表面氮化處理,具有良好的抗腐蝕性和抗擦傷性。此外,該閥門可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求‌。

閥
截止閥J41H-16C性能規范:
產品型號 公稱壓力 強度試驗壓力 密封試驗壓力 工作介質
J41H-16C 1.6 2.4 1.76 水、蒸汽、油品等
J41H-25 2.5 3.75 2.75
J41H-40 4.0 6.0 4.4

截止閥J41H-16C主要零部件材料
零部件名稱 材       料
J41H-16C
閥體、閥蓋 WCB
閥桿 WCB
閥瓣閥座 密封面 鎳鉻耐酸鋼、鎳鉻鉬耐酸鋼聚四氟乙烯
填料 聚四氟乙烯 對位聚
填料壓蓋 WCB
手輪 球墨鑄鐵

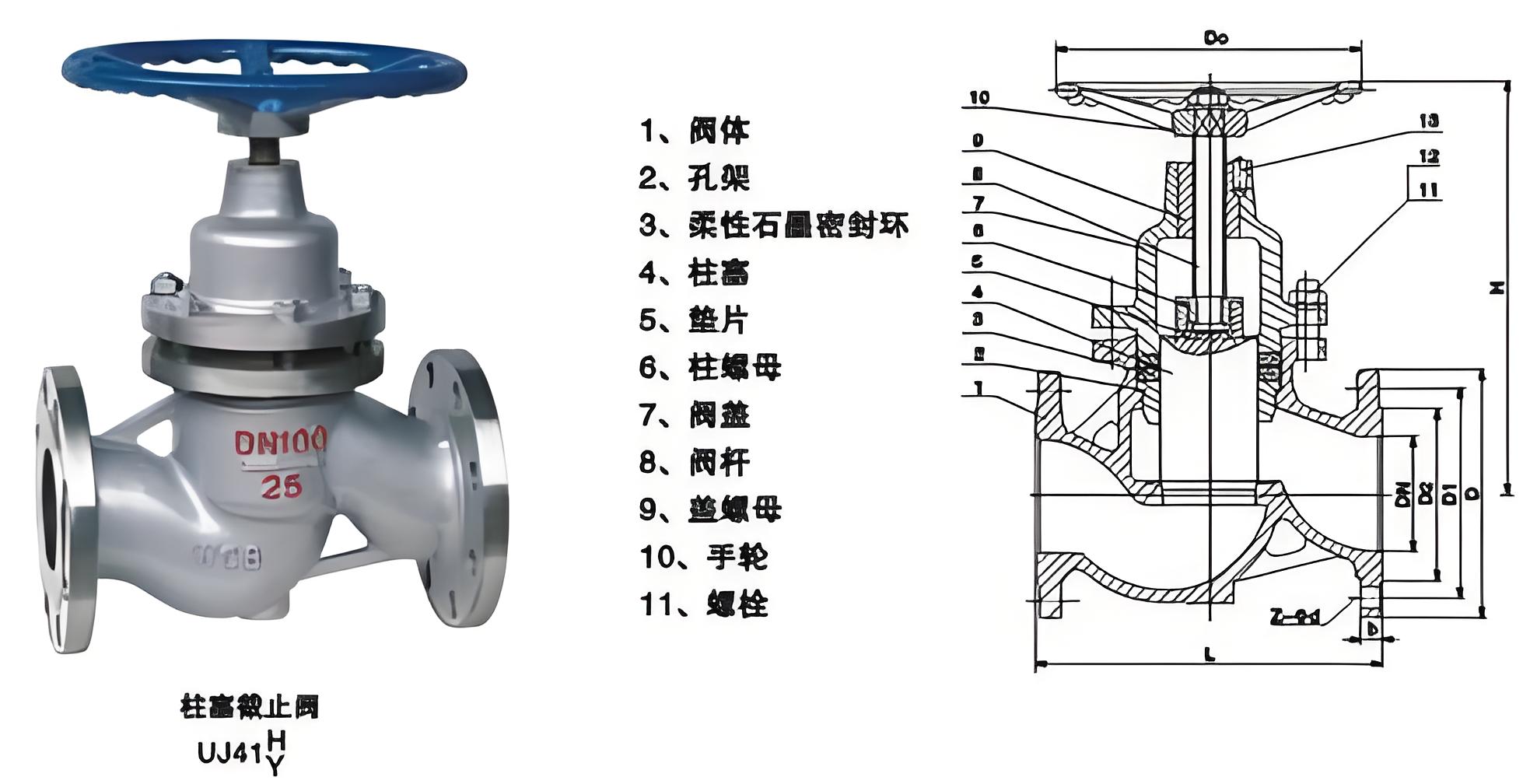

截止閥J41H-16C相關連接尺寸
型號 公稱通徑 尺  寸 參考重量Kg
L D D1 D2 b-f Z*Φd H Do
J41H-16C 15 130 95 65 45 16-2 4*Φ14 170 120 6.9
20 150 105 75 55 16-2 4*Φ14 190 140 7.4
25 160 115 85 65 16-2 4*Φ14 205 160 8.5
32 180 140 100 78 18-2 4*Φ18 270 180 15.4
40 200 150 110 85 18-3 4*Φ18 310 200 19.3
50 230 165 125 100 18-3 4*Φ18 358 240 31.2
65 290 185 145 120 18-3 4*Φ18 373 280 33.6
80 310 200 160 135 20-3 8*Φ18 435 320 44.6
100 350 220 180 155 20-3 8*Φ18 500 360 66.4
125 400 250 210 185 22-3 8*Φ18 614 400 93.2
150 480 285 240 210 24-3 8*Φ23 674 400 157.5
200 600 340 295 265 26-3 12*Φ23 818 450 200
250 730 405 355 320 30-3 12*Φ25 969 550 295
截止閥

截止閥J41H-16C\DN250]安裝的核心注意事項‌包括確保介質流向與閥體上標示的箭頭一致,安裝時應使用合適的工具和材料,確保閥門與管道連接牢固且無泄漏‌。 ‌安裝前的準備工作‌包括: 檢查截止閥的型號及規格,確保材料和工具符合要求。 清洗和檢查零件,確保表面無污垢和缺陷,尺寸符合要求。 準備所需的工具,如扳手、扭力扳手、鉗子等‌。 ‌安裝過程中的具體步驟和注意事項‌: ‌

1、安裝閥體‌:將閥體放在工作臺上,用扳手依次擰緊法蘭螺栓,保證閥體與管道連接緊密。
2、安裝閥桿‌:將閥桿放入閥體中,注意閥桿頂部與閥蓋對齊,并在閥桿頂部安裝止動裝置。 ‌
3、安裝閥芯‌:將閥芯放入閥桿內,端部與閥桿連接,用扳手緊固閥芯螺栓。 ‌
4、安裝閥蓋‌:將閥蓋放在閥體上,用扳手依次擰緊法蘭螺栓。
5、安裝手輪‌:將手輪放在閥桿上,用扳手緊固手輪螺母。
6‌、檢查和試運轉‌:檢查閥門連接是否完好,試運轉閥門,確保開啟和關閉靈活順暢‌。 ‌
7、安裝后的檢查和維護‌: 定期檢查閥門的連接是否緊固,零部件是否正常。 定期涂抹潤滑油和氧化鋅膏,確保零部件正常工作。 如發現閥門故障,應及時清洗和維修,保證正常使用‌。
