以球體作為關閉件的閥門.
稱為球閥。

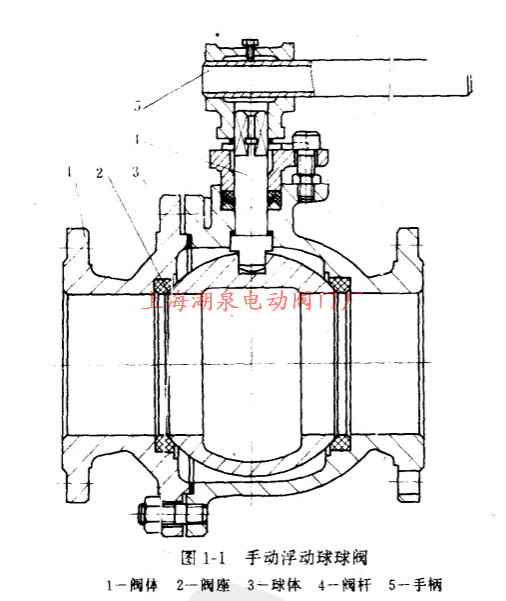

球閥主要由閥體、閥座、球體、閥桿、手柄(或其它驅動裝置)組成。圖1-1為手動球閥結構圖
球閥的主要功能是切斷或接通管道中的流體通道.即球閥通常為閉路閥。因此,球閥的作用原理很簡單:藉助手柄或其它驅動裝置在閥桿上端施加一定的轉矩并傳遞給球體,使它旋轉90°(特殊球閥結構例外),球體的通孔則與閥體通道中心線重合或垂直.球閥便完成了全開或全關的動怍。
如果是
三通球閥或
四通球閥。它們切換流體通道的功能同樣是籍助球體轉動90°來實現的。
球閥的密封原理依其結構而異。常用的球閥結構可分為浮動球球閥與
固定球閥兩大類。浮動球球閥的球體自由支承在閥座上(見圖1-1)。 在 流體壓力怍用下,球體在流體流動方向產生位移.使它與閥后閥座密封面更緊密地接觸.即在該密封面上的比壓增大,形成單面密封;同時,閥前閥座密封面上的比 壓相應減小,往往不保證密封。在固定球球閥中,球體具有上、下轉軸.被固定在球體的軸承中。因此,球體的位置固定,流體壓力不能使它產生位移??墒牵y座 卻是浮動的,它們藉助于彈簧或流體推力壓向球體,建立密封比壓。因而固定球球閥可根據使用要求設計出三種密封結構,閥前閥座密封、閥后閥座密封、閥前閥后 閥座密封。.
