球閥知識閥門首頁 > 閥門知識 > 球閥知識 >

球閥型號規格尺寸表及圖片大全

[ 2023-10-18 ]
球閥型號規格尺寸表及圖片大全,各種閥門的技術,專業生產,質量保證,放心購買,值得信賴,您的售后有保障,型號齊全,球閥的生產技術專業質量放心,手動球閥值得信賴,我們給您售后有..常見的球閥有法蘭球閥,絲扣球閥、焊接球閥這三種,對應的球閥型號是Q41F-16C、Q11F-16P、Q61F-25C等等。閥門型號編制方法、閥門編號說明、閥門命名閥門型號編制方法、閥門編號說明閥門型號通常應表示閥門類型、驅動方式、連接形式、結構特點、密封面材料、公稱壓 力、閥體材料等等。

球閥
常用的球閥型號:

V型球閥型號:VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H。

保溫球閥型號:BQ41F、BQ641F、BQ941F。

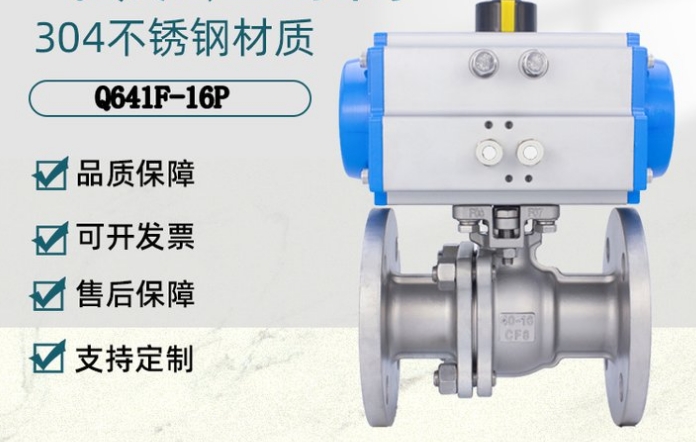

不銹鋼球閥型號:Q41F、Q641F、Q941F、Q41H、Q641H、Q941H。

襯氟球閥型號:Q41F46、Q641F46、Q941F46。

低溫球閥型號:DQ41F、DQ41H、DQ41V。

對夾式球閥型號:Q71F、Q671F、Q971F、Q71H、Q671H、Q971H。

高溫球閥型號:Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL。

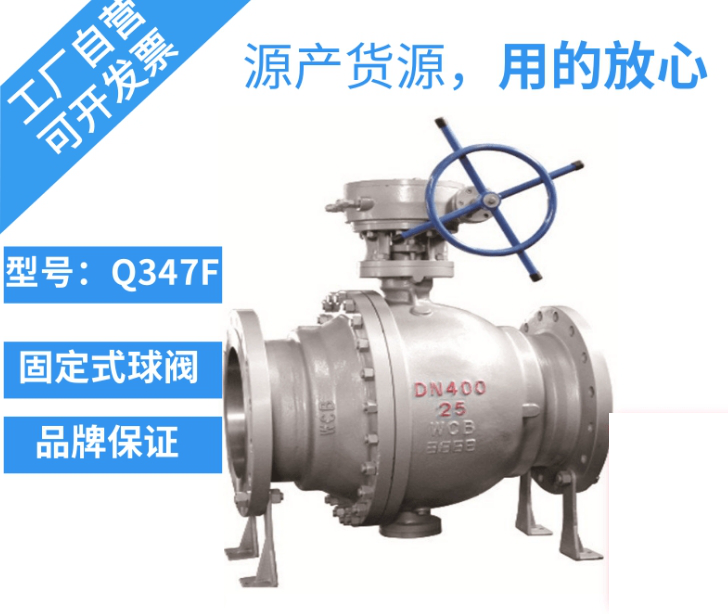

固定球閥型號:Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W。

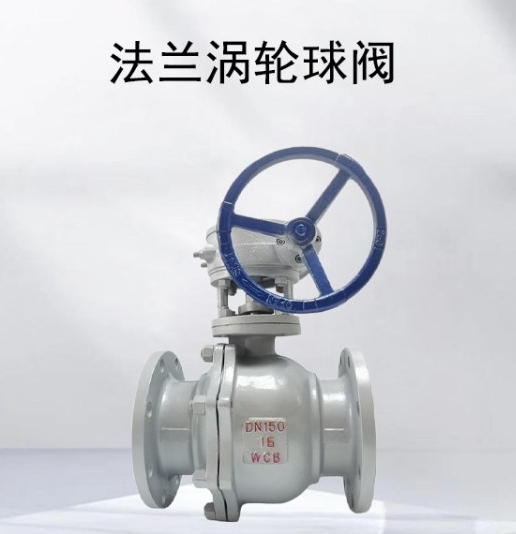

渦輪球閥型號:Q341F、Q341H、Q341W、Q341Y。

焊接球閥型號:Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H。

偏心半球閥型號:Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940V。

上裝式球閥型號:SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F。

三通球閥型號:Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H。

四通球閥型號:Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
電動球閥

常用的球閥型號:V型球閥,型號有:VQ40F、VQ640F等;不銹鋼球閥,宏纖侍型號有:Q41F、Q641F等;低溫球閥,型號有:DQ41F、DQ41H等;高溫球閥,蔽吵型號有:Q41M、Q641M等;保溫球豎羨閥,型號有:BQ41F、B

球閥有哪些型號

1、公稱壓力或壓力級:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K;

2、公稱通徑或口徑:DN6~900、NPS 1/4 ~36。

球閥(ball valve ),啟閉件(球體)由閥桿帶動,并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制,其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力,特別適用于含纖維、微小固體顆料等的介質。

而多通球閥在管道上不僅可盯沖靈活控制介質的合流、分流、及流向的切換,同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為:氣動球閥,電動球閥,手動球閥。
球閥廠家


DN15——1/2”

DN20——3/4”

DN25——1”

DN32——1 1/4”

DN40——1 1/2”

DN50——2”

DN65——2 1/2”

DN80——3”

用1.5x25.4圓整數據。1“等于25.4mm1/2英寸=國標15mm3/4英寸=國標20mm1”=25mm1-1/4“=32mm1-1/2“=40mm2“=50mm所以內徑4公分閥門型號。

閥門 DN15 20 25 32 40 50 63 75 90 110分別是幾分和幾寸

1/2′ DN15 四分(4英分)     3/4′ DN20 六分(6英分)

1′ DN25       1¼′ DN32         1½′ DN40

2′ DN50        2½′ DN65        3′ DN80

4′ DN100      5′ DN125         6′ DN150

8′ DN200      10′ DN250        12′ DN300

1 英寸=25.4毫米 逗告=8英分

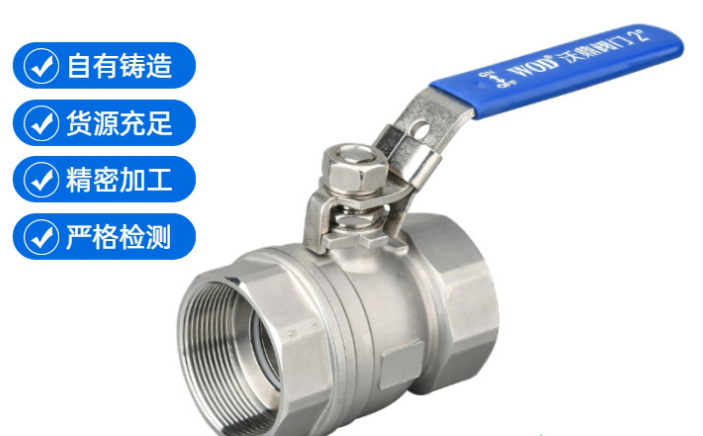

1. 球閥的內螺紋型號一般按照3B標準來編寫,比如:1/2”-3B、3/4”-3B、1”-3B。

2. 球閥的外螺紋型號也和內螺紋型號類似,比如:1/2”-14NPT、3/4”-14NPT、1”-11.5NPT。

3. 球閥的焊接型號一般按照美標、英標和德標來編寫,比如DIN 11850、ISO 1127、BS 4825。
電動閥

在選擇球閥型號和字母代號時,需要考慮以下幾點:

1. 確定球閥的使用場合,如介質、壓力等。

2. 根據實際需要,確定球閥的尺寸和材質。

3. 根據需要選擇球閥的壓力等級和適用標準。

4. 判斷球閥的特性、密封性和適用范圍。
球閥型號規格

球閥型號編制表示方法:

1.球閥附加代號:V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S

DY多表示上裝式;

2.球閥名稱代號:Q表示球閥;

3.球閥驅動代號:2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代

號;

4.連接方式代號:1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式;

5.結構型式代號:

(1)浮動式:1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通;

(2)固定式:0表迅敏示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型

三通;

6.密封材質代猜昌首號:B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑

料、蒙乃爾P、Y硬質合金、W閥體直接加工;

7.壓力等級代號:

(1)16表示壓力為16公斤(1.6Mpa)最大可到64Mpa;

(2)150LB表示美標磅級壓力,最大耐壓等級可達2500LB(150LB=1.6MPA/300LB=2.5-

4.0mpa/400LB=6.4mpa/600LB=10mpa);

(3)5K表示日級壓力,最大壓力63K;

閥體材質代號:A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系穗數不銹鋼、S塑料。
