球閥知識閥門首頁 > 閥門知識 > 球閥知識 >

球閥型號規格尺寸表型號,DQ347F-150LB

[ 2024-04-09 ]

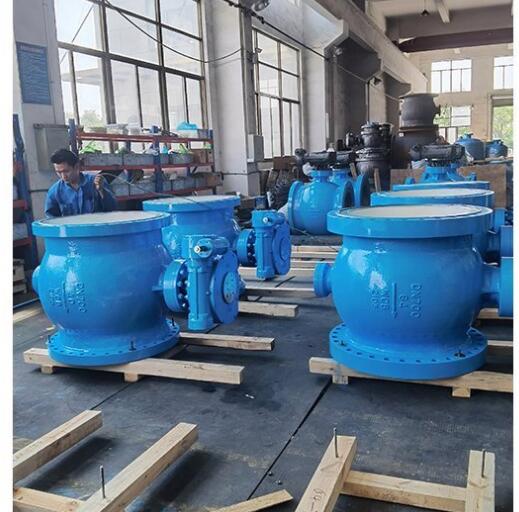

上海湖泉閥門集團有限公司Q347F-150LB大口徑鑄鋼球閥的詳細說明:鑄鋼球閥的結構是由上,下軸把球心固定在中心點上,在介質的壓力下,不會發生位移。大口徑鑄鋼球閥的詳細介紹:固定球閥的結構是由上,下軸把球心固定在中心點上,在介質的壓力下,不會發生位移。密封材質選用PPL來密封,這種材質不僅耐高溫,而且耐磨性能也很好。密封圈底部設有彈簧,因此他的預緊性能非常可靠,而且固定球閥的自動補償功能也很好。當該閥門開關次數達到一定的時候他的密封面會產生磨損,這個時候密封圈底部的彈簧會自動補償被磨損的間隙。這就是自動補償功能。
球閥

鑄鋼球閥型號:Q347F-150LB

鑄鋼球閥通徑:20"

鑄鋼球閥使用壓力:150LB

鑄鋼球閥連接方式:法蘭連接

鑄鋼球閥操作方式:蝸輪

鑄鋼球閥主要功能:起開關作用

鑄鋼球閥使用介質:水.油品.蒸汽

鑄鋼球閥材質:WCB鑄鋼

鑄鋼球閥使用標準:美標

注:型號代表意義:Q代表球閥 3代表蝸輪 4代表法蘭連接 7代表固定式 F代表密封四氟PTFE

DQ347F/DQ347H/PEEK/PPL/DQ347F-150LB、DQ347F-300LB、DQ347F-600LB、DQ347F-900LB、DQ347F-1500LB、DQ347F-2500LB、DQ347Y-150LB、DQ347Y-300LB、DQ347Y-600LB、DQ347Y-900LB、DQ347Y-1500LB、DQ347Y-2500LB、DQ41Y/H/W/DQ341F/DQ347F/DQ641F/DQ941F/N/PPL/PEEK/DQ41F-150LB/DQ41F-300LB/DQ41F-400LB/DQ41F-600LB/DQ41F-800LB/DQ41F-900LB/DQ41F-1500LB/DQ41F-2500LB不銹鋼低溫美標法蘭球閥、美標低溫球閥、長軸低溫球閥、短軸低溫球閥、美標金屬硬密封低溫球閥、低溫法蘭美標球閥、鍛鋼低溫美標球閥、長桿浮動式美標低溫球閥、美標低溫固定球閥、不銹鋼超低溫美標球閥、不銹鋼高壓蝸輪低溫美標法蘭球閥不銹鋼蝸輪低溫美標法蘭固定式球閥是一種廣泛應用于各種工業管道系統中的高性能閥門。其獨特的設計和制造工藝使其具有優良的流體控制性能和耐低溫性能,能夠在極端的低溫環境下保持穩定的操作性能。美標低溫球閥材質:304/CF8、304L/CF3、316/CF8M、316L/CF3M、LCA、LCB、LCC、LC1 、LC2 、LC2 - 1 、LC3 、LC4 、LC9、CA6NM,適用溫度:-196~+80℃,連接方式:內螺紋、RF法蘭、焊接、SW承插焊、BW對焊。驅動方式:手動、蝸輪、氣動、電動。
閥

公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H H1 D0
QD47F-16C QD47F-16P QD347F-16P QD347F-16C QD347F-16P QD647F-16C QD647F-16P QD747F-16C QD747F-16P QD947F-16C QD947F-16P
50 178 160 125 100 16 4-18 160 85 -
65 191 180 145 120 18 4-18 170 95 -
80 206 195 160 135 20 8-18 200 110 -
100 229 215 180 155 20 8-18 210 120 -
125 356 245 210 185 22 8-18 350 215 -
150 394 280 240 210 24 8-23 530 190 -
200 457 335 295 265 26 12-23 575 230 600
250 533 405 355 320 30 12-25 585 260 600
300 610 460 410 375 30 12-25 730 300 600
350 686 520 470 435 34 16-25 860 350 800
400 762 580 525 485 36 16-30 935 395 800
450 864 640 585 545 40 20-30 975 440 800
500 912 705 650 608 44 20-34 1060 485 800
600 1067 840 770 718 48 20-41 1170 591 800
700
