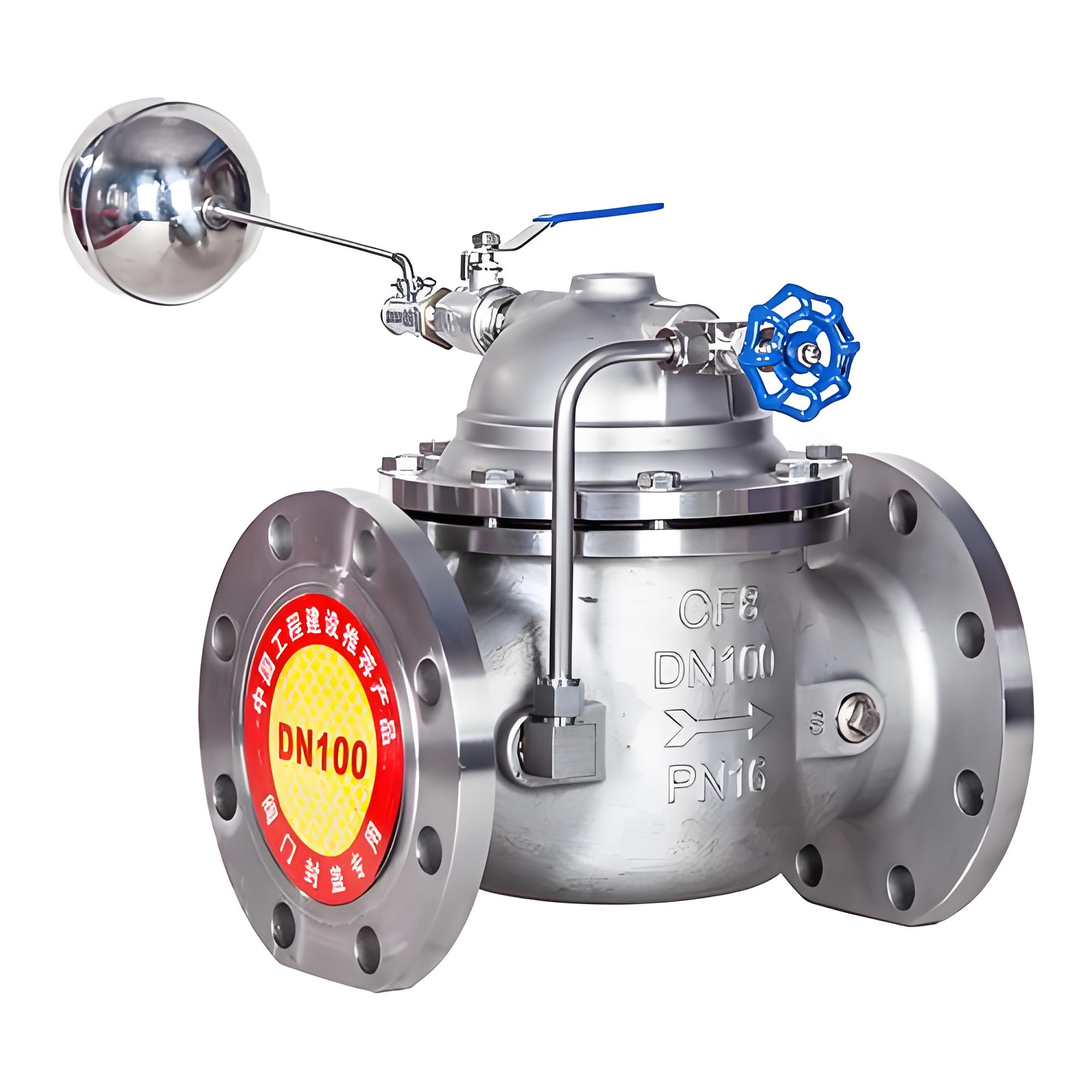

浮球閥L100X-16,DN250代表啥意思及工作原理

[ 2024-11-11 ]

浮球閥L100X-16中的“L100X-16”表示該閥門的型號和規格。其中,“L”代表結構形式為“對夾”,“100”代表公稱通徑為DN100,“X”代表閥座材質為“丁氰橡膠NBR”,“16”代表公稱壓力為PN16‌‌。

‌DN250表示閥門的公稱直徑為250毫米‌。公稱直徑(DN)是管道系統中用來表示管道或管道附件的直徑的一種方法,通常是指管道內徑的平均值。由于管壁的厚度不同,公稱直徑與內徑和外徑可能有所不同‌。

‌浮球閥的工作原理‌是通過浮球閥的啟閉來控制敏感元件活塞的上下運動,從而達到控制主閥的啟閉。這種閥門常用于水位控制,通過浮球的浮力變化來調節流量‌。

綜上所述,浮球閥L100X-16表示一種對夾式結構、DN100通徑、丁氰橡膠閥座、PN16壓力的閥門,而DN250則表示該閥門的公稱直徑為250毫米。

閥

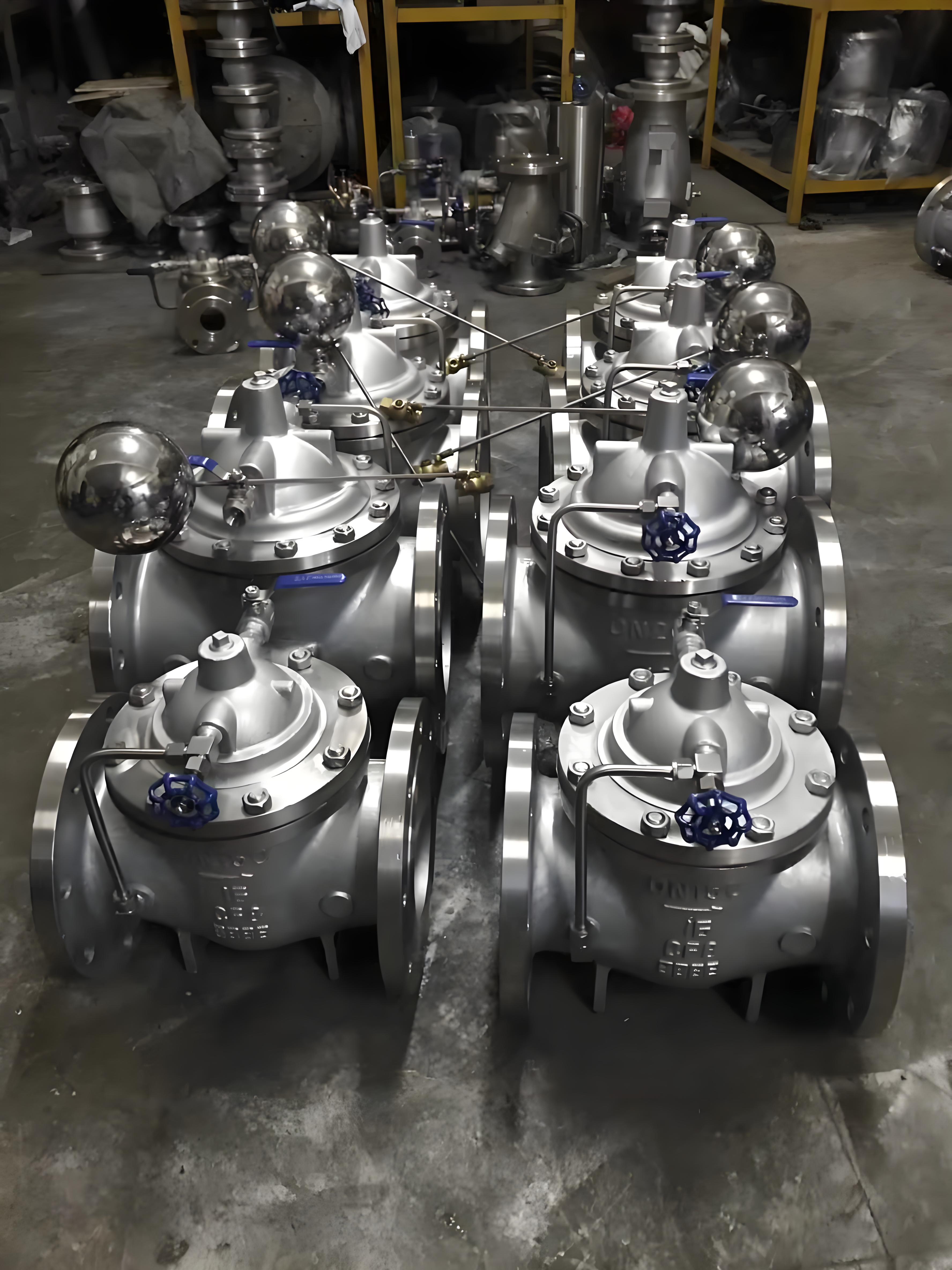

是兼具多種功能的水力操作式閥門.主要安裝于水池或高架水塔的進水口I處,當水位達 到設定的高度時,主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后,主閥由浮球?qū)чy開關控制打開進水 口向水池注水,實現自動補水.液位控制精度準確,不受水壓干擾;100X隔膜式遙控浮球閥可隨水池的高度及使用 空間任意位置安裝,維護、調試、檢查方便、密封,使用壽命長。適合時切斷或打開閥芯輸入水流或阻止水流外泄,液位控制準確,水位不受壓力波動干擾,開閉緊密不漏水,浮球靈活,維護保養簡單。適用于高層建筑中的水箱,水池,水塔的自動供水系統。

100X型遙控浮球閥性能特點:

1)結構新穎合理、合理運用液壓原理控制論

2)工作平穩、流量大

3)閥瓣快開慢閉、無水錘沖擊(關閉時間可調)

4)止回密封效果好、使用壽命時間長

5)安裝維修方便。

隔膜式閥門性能,,動作靈 活適用于N 450mm口徑以下的管道DN500口徑以上的建議使用活塞式。

球閥

工作原理:

當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。

當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。

主要技術參數:

公稱壓(Mpa) 殼體試驗壓力(Mpa) 密封試驗壓力(Mpa) 適用介質 介質溫度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75
