閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

電動閘閥怎么和電動頭連接

[ 2021-08-09 ]
電動閘閥怎么和電動頭連接呢?上海湖泉閥門有限公司告訴你電動頭怎么安裝在閘閥上面的,本實用新型公開了一種電動閘閥的連接裝置,將電動閘閥的轉換連接盤和閥蓋連接,該裝置包含如下:所述閥蓋的交界面上設有若干個定位孔;所述定位孔繞閥蓋的頭部周向均勻設置;所述轉換連接盤的交界面上設有若干個通孔;所述定位孔與所述通孔的通徑,數量,位置均一致;若干個螺栓銷,其穿過所述通孔,并插入所述定位孔,將轉換連接盤和閥蓋固定連接.本實用新型將轉換連接盤和閥蓋是通過螺栓銷連接,避免了安裝閥蓋與轉換連接盤之間的垂直空間,從而安裝閥蓋螺栓時可以通過風槍進行打緊,保證閥蓋螺栓上緊扭矩的均勻性;本實用新型安裝拆卸簡單便捷。

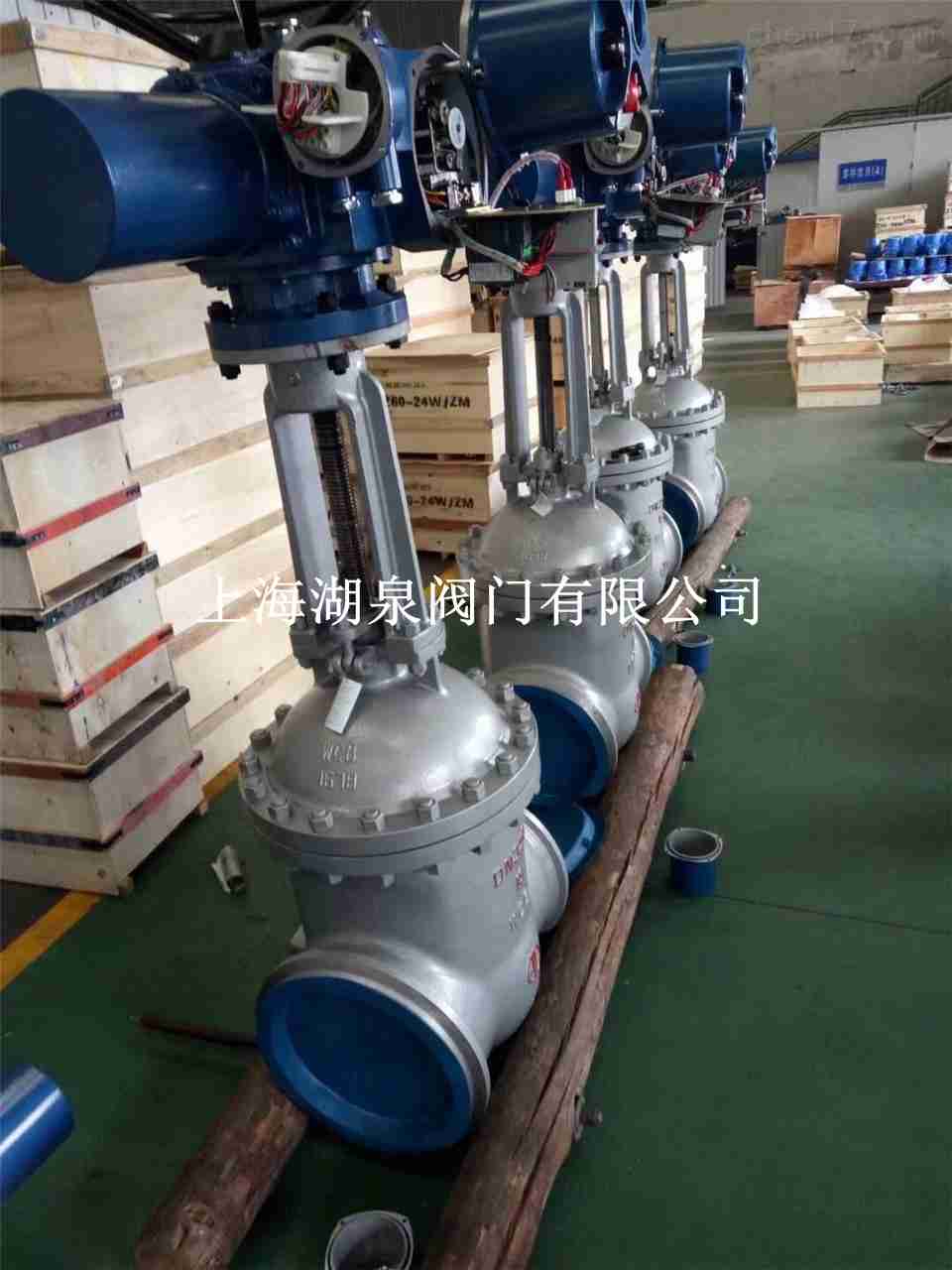

 電動閘閥
用戶在閥門電動裝置選型時,先了解閥門的種類、裝置的工作規范及閥門在管線或設備上的位置,再詢問電動頭的功能要求,需要注意的包括確定電動裝置的IP防護等級、電裝電源電壓、知道電動裝置運行時間、確定電動執行器的形式、附加功能等。閥門電動頭是用于自動操作閥門并于閥門相連接的驅動裝置之一。閥門電動裝置由電力來驅動,由行程、轉矩或軸向推力的大小來控制閥門電動頭的運動過程。
 閥門電動頭分類有兩大類,按防護類型可分為普通型電動裝置和特殊防護型電動裝置。

1、用手輪手動轉動閥門,確認無卡澀等異常情況,并轉到全閉位置
2、將支架固定在閥門上
3、將閥門電動裝置,電動執行機構,電動執行器放在支架上用螺栓和螺母輕輕擰上
4、將閥門電動執行器轉到關閉位置,用連軸器和螺釘將閥門芯軸和電動執行器輸出軸固定
5、擰上電動執行器和支架間的螺釘
6、用手柄轉動電動執行器,確認無偏心,彎斜,運動平穩,注意不要超過行程!
 電動頭
電動執行器=電裝=電動頭=電動閥門=電動門=電動閥=閥門電動裝置 =電動執行器=閥門電動裝置+閥體。因?yàn)殚y體的種類較多:直通閥、蝶閥、球閥、閘閥等等。閥門電動裝置+各種閥體就形成了另一類產品——電動調節閥(還可細分成:電動調節直通閥,電動調節蝶閥,電動調節球閥等等)。所以習慣上電動執行器就指閥門電動裝置,不含閥體。閥門電動裝置本機由電動機、減速機構、限位機構、過力矩保護機構及位置反饋裝置等組成。閥門電動裝置是以電動機為驅動源、以直流電流為控制及反饋信號。 當上位儀表或計算機發出控制信號后,閥門電動裝置按照信號大小比例地動作,通過輸出軸使閥門或風門開到相對應的開度,并將系統開度信號反饋回控制室內,從而完成系統的調節功能。閥門電動裝置還可配操作器、伺服放大器等儀表一起使用。

電動閥門執行器按電源電壓一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方式分為有源開關式、無源開關式、電位計型、調節型等。
通過下面不同的接線圖:
1、有源開關式,普通開關型帶有源燈指示接線圖
2、無源開關式,開關型無源觸點型帶反饋接線圖
3、開度式電位計型,開關型帶開度式接線圖
4、智能調節式,輸入輸出4-20mA,智能調節型接線圖
5、交流AC380V,帶無源觸點反饋,380V電源接線圖
電動閘閥安裝調試的安裝方法
(1)電動閘閥安裝前,應仔細檢查所用閥門的型號和規格是否與設計相符;
(2)根據閥門型號和出廠說明書,檢查閥門是否能在要求的條件下使用;
(3)吊裝閥門時,鋼絲繩應系在閥體與閥蓋之間的法蘭連接處,不得系在手輪或閥桿上,以免損壞閥桿和手輪;
(4)將閥門安裝在水平管道上時,閥桿垂直向上,不允許向下安裝閥桿;
(5)安裝閥門時,不允許采用拉拔的強制端口連接方式,以免因應力不均而造成損壞;
(6)開啟閥桿閘閥不應安裝在地下潮濕處,以免閥桿生銹。
