手動閘閥如何加裝電動頭

[ 2021-08-25 ]
手動閘閥如何加裝電動頭呢?想必大部分都知道如何正確操作?那我們下面來具體看看怎么運作:上海湖泉閥門有限公司手動閘閥如何加裝電動頭需求說明
手動閘閥安裝在管道上,工藝的調整,工作現場的操作工人,已經不能輕易對手動型閘閥進行手動操作,為此需要將手動閘閥進行調整,安裝電動頭,以適用于現場工作需求。
不同場所對電動頭的要求有所不同:電動頭的扭矩或推力滿足閘閥的啟閉的同時,需要有行程和扭矩的保護;可以根據開度指示,現場對電動閥門進行開、關、停操作;一些場所需要電動頭有防爆功能等。
 計算閘閥的啟閉扭矩,電動頭的輸出扭矩應為閘閥操作扭矩的1.2—1.5倍,綜合考慮電動閥門的操作壓力和操作溫度。手動閘閥改電動閘閥,還需要在閘閥上安裝支架,然后才能正常安裝電動頭。
安裝調試
 電動閘閥調試接線時,閘閥應處于中間位置,然后檢查電機相序,相序接反會產生堵死現象,而造成機體損壞,調整轉矩、行程時,必須檢查哈發位置指示器上的電位是不否已脫開,(把電位器軸上齒輪的緊定螺釘松開可脫開)以防損壞。轉矩控制機構調整在空載無介質壓力等因素下,首先調整關轉矩,從小轉矩值開始,逐漸增大轉矩值直到電動閥門關嚴時止。然后調整開向轉矩,一般開向轉矩要比關向轉矩大;在有壓力、溫度時應該注意其能否關嚴,如關不嚴則要適當增加轉矩以關的嚴打的開為準。

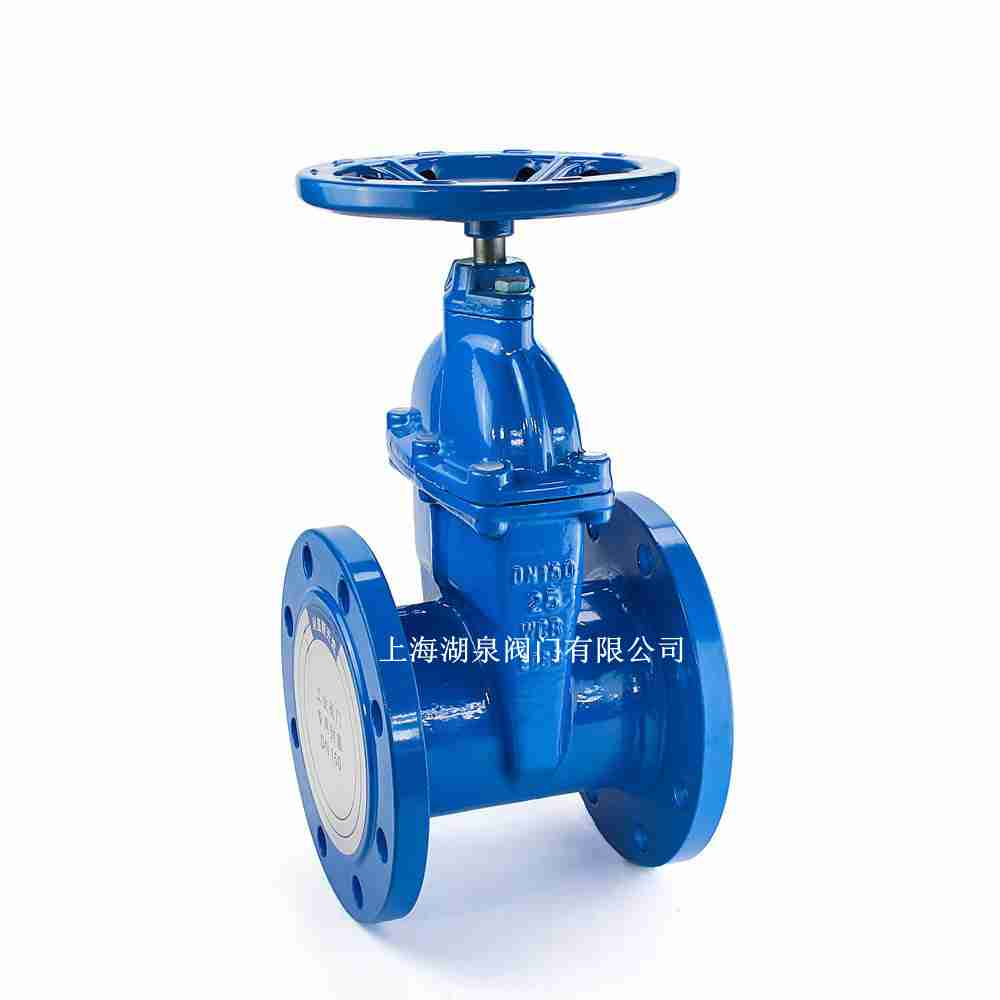

 手動閘閥
開度指示器調整
 電動閘閥或者手動閘閥將閘閥關閉,根據閥門的轉圈數將齒輪組上的調節齒輪調到相應位置上,再將表盤的關符號推到指針處,閘閥轉動電位器使電位器在零位上,并使電位器軸上的齒輪與開度軸上的齒輪嚙合,擰緊電位器軸上齒輪的緊定螺絲即可。

手動閘閥:手動哈發借助手輪、手柄、杠桿、鏈輪,由人力來操縱閥門動作。當閘閥啟閉力矩較大時,可在手輪和閥桿之間設置此輪或蝸輪減速器。必要時,也可以利用萬向接頭及傳動軸進行遠距離操作。
電動閘閥:閘閥剛性好,通道流暢,結構緊湊、設計合理、流阻系數小,密封面采用不銹鋼和硬質合金,使用壽命長。密封可靠、操作輕便靈活。
 手—電動切換機構:為半自動切換,手動時需扳動手柄切換,手動狀態轉變?yōu)殡妱?dòng)時則自動運行。其結構見圖。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時,將手柄向手動方向推動,切換件使離合器抬高,并壓迫壓簧。當手柄推到一定位置時,離合器即脫離蝸輪而與手輪嚙合,同時直立桿在扭簧作用下直立于蝸輪端面,支撐住離合器不致下落,切換完成即可放開手柄,使用手輪進行操作。而需電動操作時,電動機將帶動蝸輪轉動,支承于蝸輪端面的直立桿即倒下,在壓簧作用下離合器迅速向蝸輪方向移動,并與蝸輪嚙合,同時與手輪脫開,自動實現手動到電動狀態的轉換。
注意:1.電動運行時切勿扳動切換手柄!2.切換時按箭頭方向推(或拉)動手柄,若推不到位時應邊轉動手輪邊推動手柄!

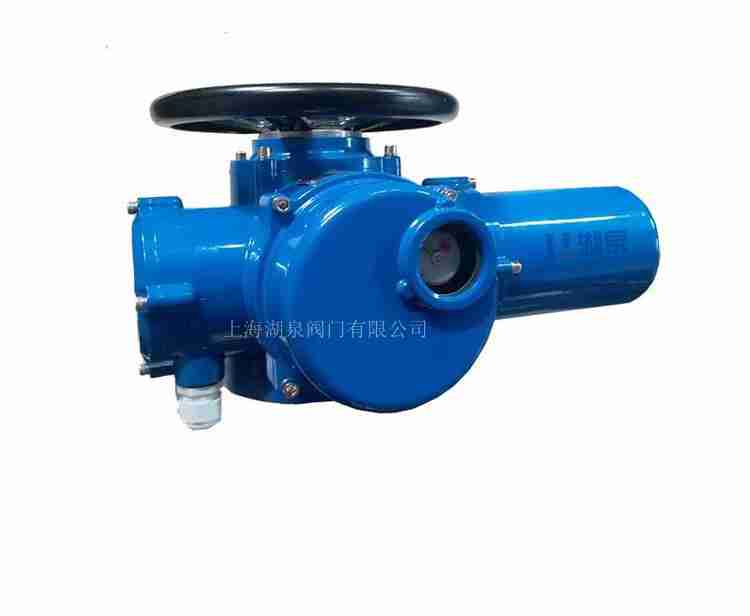

 電動頭
電動頭的優缺點
優點:電動頭的優點是能源取用方便,信號傳輸速度快,傳輸距離遠,便于集中控制,靈敏度和精度較高,與電動調節儀表配合方便,安裝接線簡單。
缺點:結構復雜,適用于防爆要求不高,氣源缺乏的場所,易發生故障;電機運行要產生熱,如果調節太頻繁,易造成電機過熱,產生熱保護,同時也會加大對減速齒輪的磨損;另外就是運行較慢,從調節器輸出一個信號,到調節閥響應而運動到那個相應的位置,需要較長的時間。適用于防爆要求不高,氣源缺乏的場所。

電動閘閥可安裝在水平或垂直的管道上,雙閘板閘閥應安裝在水平管道上,且首輪位于閥門上方,不充許朝下安裝。閘閥對介質流動方向不受限制。電動閘閥覆蓋防爆電動閘閥,不銹鋼電動閘閥,電動平板閘閥等。電動閘閥電動頭可根據客戶選型智能一體型、普通戶外型等,連接方式通常采用法蘭連接特殊場合也有用焊接連接。 高溫,高壓時,電動閘閥的介質由于溫度的變化可能使閘板楔死,同時因各處介質溫度不均勻,易產生密封不良現象。楔式閘閥尤其明顯。 當電動閘閥啟閉力矩較大時為了減小啟閉力矩,對于大口徑及高壓的閘閥,可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥的外部,進出口與閘閥的兩側連接,并連通。主閥開啟前應先開通旁通閥,介質進入閥后使主閘閥閥板前后壓力差減小,從而減小主閘閥的開啟力矩。旁通閥的口徑選用應根據主閘閥口徑可使用要求考慮。 閘閥密封性能不及截止閥,閘閥是斷流閥,閘閥通常適用于不需要經常啟閉,而且保持閘板全開或全閉的工況,不適宜做調節介質的流量和壓力。如長期用于調節,密封面易被介質沖刷磨損,影響密封性能。
