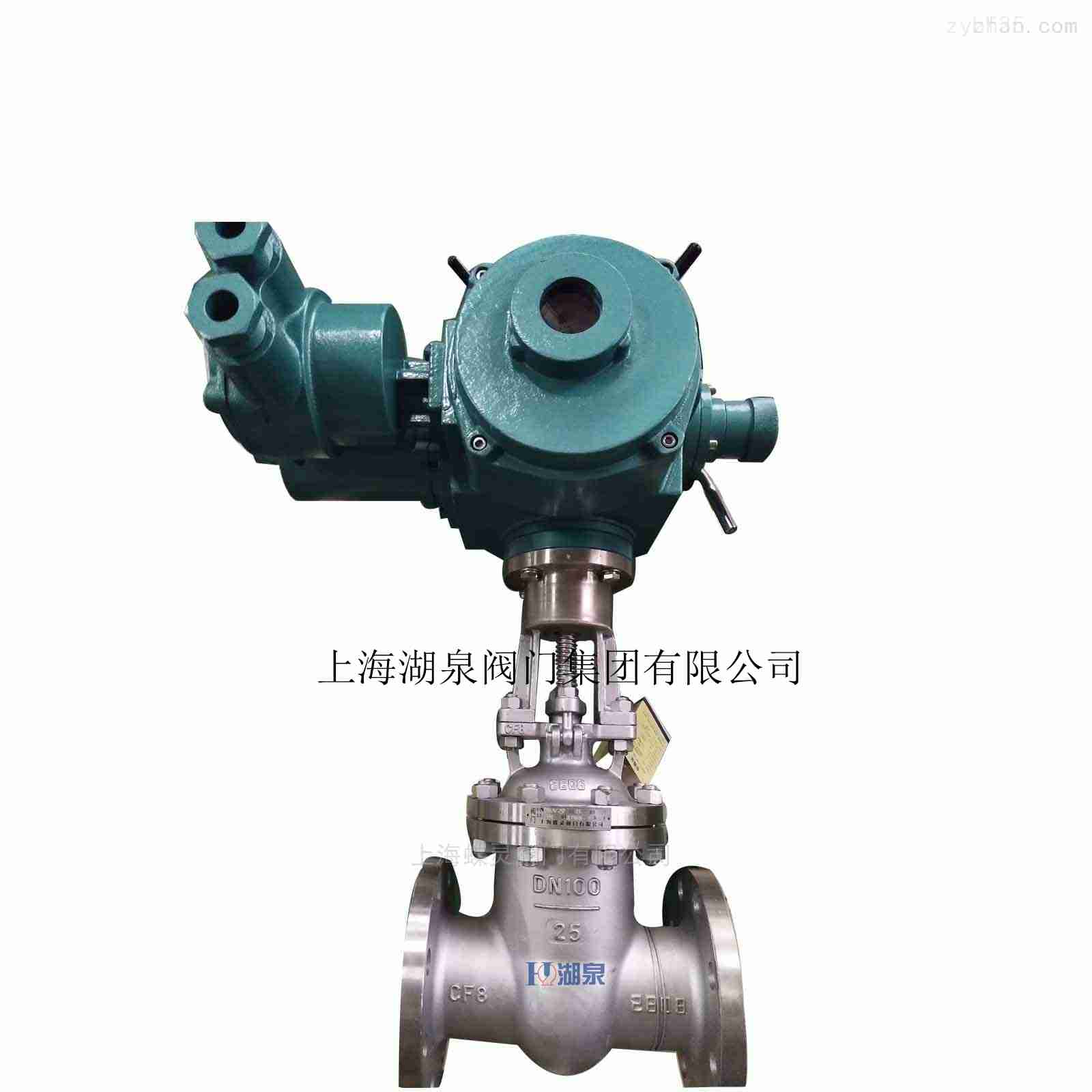

上海湖泉閥門集團有限公司教你手動閘閥如何改造成

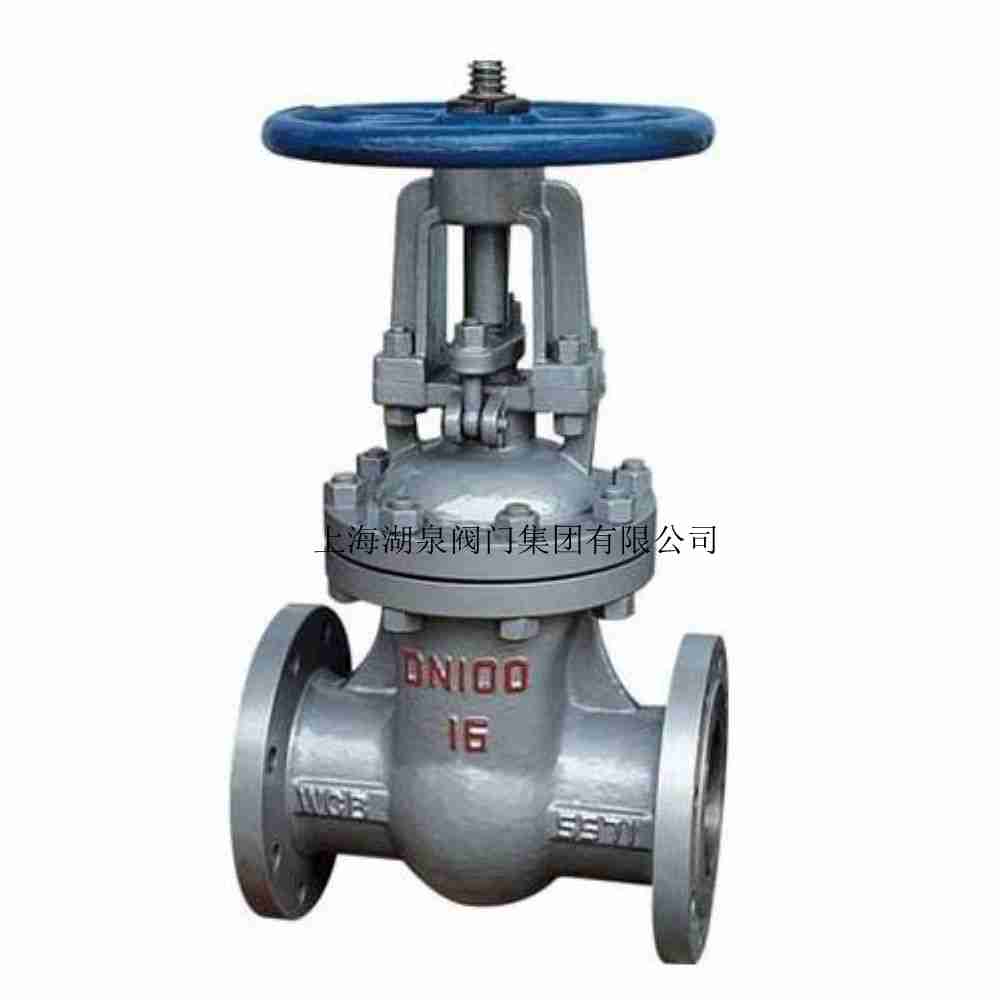

電動閘閥呢?如果不知道怎么操作的話,可以打電話咨詢我們技術員,為你作詳細的指導,加裝支架聯軸裝置,根據閥門口徑,壓力,種類,咨詢電動執行機構生產商,選擇相應大小的執行機構。配備相關電源,布線組網。(如果想實現自動化調節則組建相應的系統網絡,如果只是想實現電源控制則只需配上電源就行。原有的手動閘閥是帶手輪或傘齒輪樣式,我們將手輪或傘齒輪去掉,然后再做個與電動執行器連接的支架,支架樣式如圖,本改造方案的閉合原理是,依靠電動推力旋轉閥杠,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。
手動閘閥如何改造成電動閘閥呢,上海湖泉閥門集團有限公司先了解下電動閘閥的原理:閘閥的閉合原理是,依靠電動推力旋轉閥杠,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。知道原理后不難看出我們需要選用多圈旋轉的執行器即為多回轉執行器才行。電動裝置一般由下列部分組成:專用電動機,特點是過載能力強﹑起動轉矩大﹑轉動慣量小,短時﹑斷續工作。減速機構,用以減低電動機的輸出轉速。行程控制機構,用以調節和準確控制閥門的啟閉位置。轉矩限制機構,用以調節轉矩(或推力)并使之不超過預定值。手動﹑電動切換機構,進行手動或電動操作的聯鎖機構。開度指示器,用以顯示閥門在啟閉過程中所處的位置。
手動閘閥如何改造成電動
閘閥呢?手—電動切換機構:為半自動切換,手動時需扳動手柄切換,手動狀態轉變?yōu)殡妱訒r(shí)則自動運行。其結構見圖。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時,將手柄向手動方向推動,切換件使離合器抬高,并壓迫壓簧。當手柄推到一定位置時,離合器即脫離蝸輪而與手輪嚙合,同時直立桿在扭簧作用下直立于蝸輪端面,支撐住離合器不致下落,切換完成即可放開手柄,使用手輪進行操作。而需電動操作時,電動機將帶動蝸輪轉動,支承于蝸輪端面的直立桿即倒下,在壓簧作用下離合器迅速向蝸輪方向移動,并與蝸輪嚙合,同時與手輪脫開,自動實現手動到電動狀態的轉換。
手動閘閥如何改造成電動閘閥注意:
1、電動運行時切勿扳動切換手柄!
2、切換時按箭頭方向推(或拉)動手柄,若推不到位時應邊轉動手輪邊推動手柄!
手動閘閥如何改造成電動閘閥呢?如果是DN500的電動閘閥,其閥桿牙距為8mm,閥桿轉一圈開啟8mm,全開時閘閥板要作向上運動500mm,所以全開時閥桿需轉動500/8=62.5圈。此時按動開閥按鈕數到63圈閥門就到了“全開”位置,調整閥門電動裝置的行程控制器,使“全開”位置的微動開關動作即可。此后可將電動閘閥關閉,開啟檢查一遍,調整結束。如果電動閘閥在調整前在開啟位置,就應該先調整開啟的位置,步驟按上面所述。如有可能可向閘閥制造廠家詢問閥桿牙距。
