電動閘閥Z941H-10Q DN150產品型號規格

[ 2022-01-13 ]
上海湖泉閥門集團有限公司 電動閘閥Z941H-10Q DN150生產廠家,咨詢: 021-64162222  ,產品型號規格電動契式閘閥適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。 智能一體化電動閘閥Z941H-64C DN150產品特點: 1、閘閥是常用的截斷閥之一,主要用來接通或截斷管路中的...DN50~600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料:碳鋼 不銹鋼 Z941H電動閘閥 結構與特點選材考究符合國內外相關標準,材料的全面...閘板有剛性閘板和彈性閘板,根據閘板的不同,閘閥分為剛性閘閥和彈性閘閥。 Z941H-25P-DN150 電動閘閥dn50產品名稱:電動閘閥Z941H 商品詳情 電動閘閥Z941H Z941H electric gate valves 公稱通徑 Nominal diameter: DN15-DN2400 公稱壓力 Nominal pressure: PN1.0~32MPa 適用介質 Applicable medium:水、...按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥, 楔式閘板式,閘閥又可分為:單閘極式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。電動閘閥Z941H-10Q DN150產品型號規格按閥桿的螺紋位置劃分,可分為明桿閘閥和...

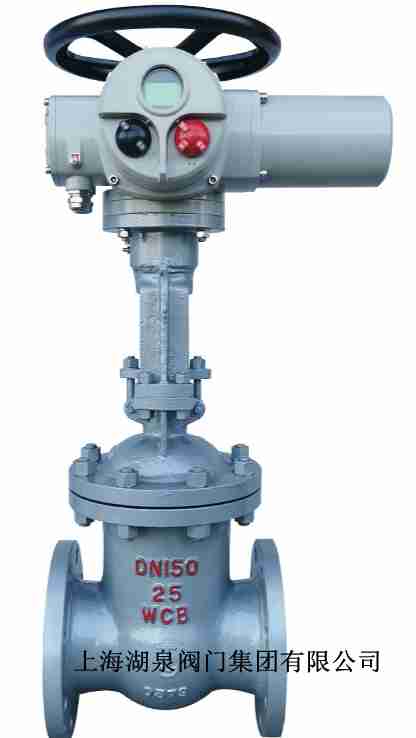

 電動閘閥Z941H-10Q DN150
煤氣閘閥(大口徑)DN200 Z941H電動閘閥(大口徑) 噴吹型蝶閥(大口徑) 組合式三通球閥 Z41H閘閥 J41H截止閥 J41W不銹鋼截止閥 Z41W不銹鋼閘閥 Q41F不銹鋼球閥 Q341F不銹鋼球閥 D343H蝶閥 CS41H疏水...Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P...Z941H電動閘閥電裝型號規格 主要尺寸和重量 : 2.5MPa DN L D D1 b n-φd 電裝型號 L1 H D0 重量 凸面法蘭RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 145 110 ...電動閘閥是通過電動執行器來控制的一種閥門,簡單的說就是智能閘閥,電動閘閥的性能穩定,密封性相對較好,如果想選擇自控閥門,那么電動閘閥將會是理想的選擇。 不銹鋼電動閘閥,電動閥門...

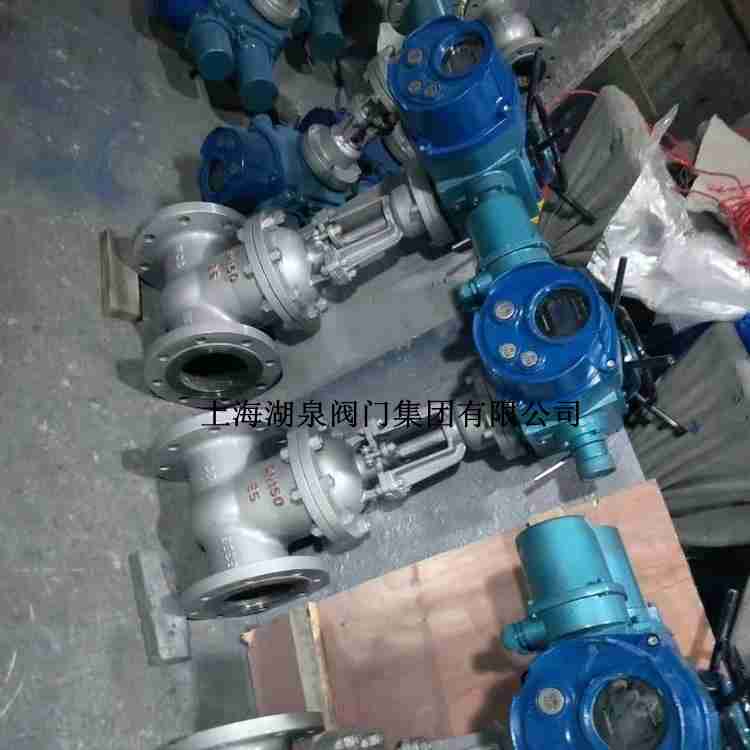

 dn150電動閘閥
 EXdIMb煤安型電動閘閥 MZ941H-100C DN150煤安礦井電動閘閥 電源電壓:AC380V、AC660V可選! 說明事項:1、本產品適用于煤礦井下非采掘工作面! 2、隨貨攜帶有效防爆證及安全... 產品名稱:電動閘閥產品型號:Z941H 公稱通徑:DN50~DN1200結構形式:閘板式 公稱壓力:1.6Mpa~6.4Mpa連接方式:法蘭 適用溫度:-20ºC~+150ºC~425ºC~550ºC驅動方式:手動、傘齒輪、...【Z941H電動閘閥-主要外形尺寸】1.6MPa DN L D D1 D2 b n-φd 電裝型號 L1 H D0 重量 凸面法蘭 RF Z940H Z940Y Z940W Z940F ...電動閘閥安裝尺寸隔爆型電動閘閥Z941H-16C-DN150 ,電動法蘭鑄鋼閘閥結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小,使用壽命長。 電動閘閥Z541H-16C DN1400的詳細信息 電動閘閥 相關型號:Z941H,Z940H,Z941H-100,Z940H-100,Z941H-64,Z940H...

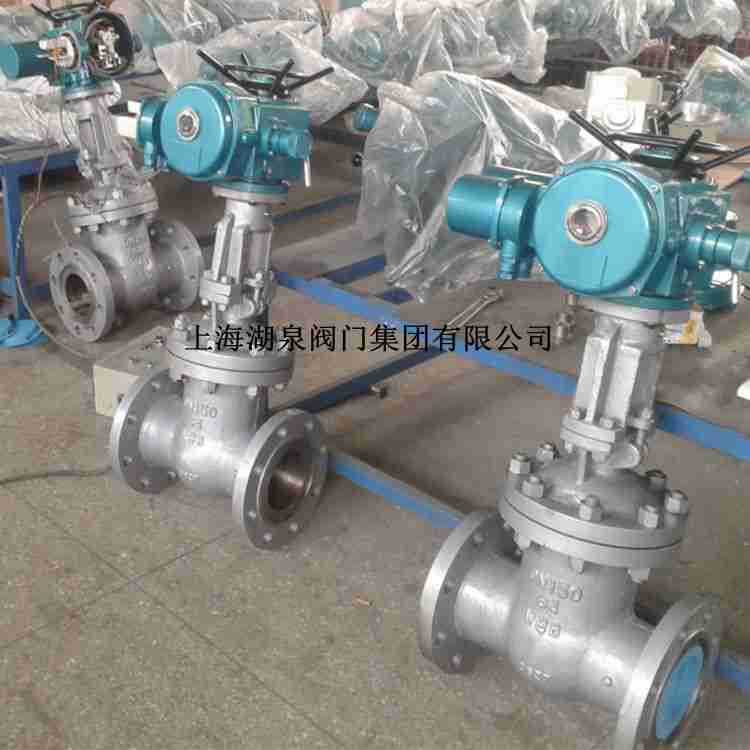

 電動閘閥dn150
Z941h-16c什么意思? z表示的是閘閥,9表示電動,4表示連接方式是法蘭,1表示結構形式是楔形單閘板,h表示密封面材質是13Cr系列合金鋼,16表示公稱壓力是1.6MPa,c... 電動閘閥Z941H-16C PN10.0MPa-16.0MPa: 10.0MPa DN L D D1 D2 D6 b n-Φd 電裝型號 L H D0 凹面法法 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 100 100P 100R 100I 40 240 165 ...Z941H-16CDN40電動閘閥電動閘閥Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...
Z941H-10Q DN150電動閘閥
電動閘閥Z941H-10Q DN150產品型號規格主要尺寸
公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置型號
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000
電動閘閥Z941H-10Q DN150產品型號規格尺寸
DN L D D1 D2 Z-Φd ≈H 電動裝置
JB GB
80 210 203 200 160 132 8-19 608 Z10-24/36
100 230 229 220 180 156 8-19 712 Z10-24/36
125 255 254 250 210 184 8-19 797 Z15-24/36
150 280 267 285 240 211 8-23 850 Z15-24/36
200 330 292 340 295 266 8-23 1065 Z20-24/36
250 380 330 395 350 319 12-23 1187 Z20-24/36
300 420 356 445 400 370 12-23 1312 Z30-24/36
350 450 381 505 460 429 16-23 1362 Z30-24/36
400 480 406 565 515 480 16-28 1422 Z45-24/36
450 510 432 615 565 530 20-28 1932 Z60-24/36
500 540 457(700) 670 620 582 20-28 2300 Z60-24/36
600 600 508(800) 780 725 682 20-31 2520 Z90-28/36
700 660 610 895 840 794 24-31 2610 Z180
800 720 660 1015 950 901 24-34 2715 Z180
900 780 711 1115 1050 1001 28-34 2996 Z250
1000 840 811 1230 1160 1112 28-37 3185 Z350
1200 960 1015 1455 1380 1328 32-40 3410 Z350

電動閘閥Z941H-10Q DN150產品型號規格技術參數
體蓋板 閥桿 密封面 墊片 填料 工作溫度℃ 適用介質
WCB 2Cr13 13Cr
STL
本體材料
尼龍
增強柔性石墨
1Cr13/柔性石墨
OS軟鋼
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE
≤425 水、蒸汽、油品
WC1 38GrMoA1
25Cr2MoV
≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 -
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200
