高壓焊接閘閥結構圖解

[ 2022-01-18 ]
上海湖泉閥門集團有限公司高壓焊接閘閥生產廠家,咨詢:021-64162222  Z560Y(Z562Y)高壓電站閘閥 1,采用中法蘭螺栓連接結構. 2,采用撞擊式手輪,可減少操作力. 3,閥桿表面經抗蝕性氮化處理 4,閥座嵌入閥體,平面或錐面密封,閥座,閥瓣密封面均采用鈷...焊接電動閘閥高壓電動閘閥傘齒輪焊接閘閥高壓焊接閘閥高溫高壓電站閘閥水壓實驗堵閥高溫高壓電動截止閥液動高加進口閥高溫高壓截止閥高溫高壓止回閥 蝶閥 衛生級快裝蝶閥信號蝶閥對...焊接閘閥屬于強制密封式閥門,結構簡單,制造和維修比較方便且工作行程小,啟閉時間短。不但密封性好,密封面間磨擦力小,壽命較長。中文名 焊接閘閥 特點 結構簡單等 缺點 流體阻力大等 分類 直通式、直角式等 ...
 高壓焊接閘閥
湖泉閥門廠家高壓焊接閘閥 高壓閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式、法蘭、焊接等。按介質的流向分,有直通式、直流式和角式。 高壓閘閥主要分以下幾個大類: 以JB/T2203-19...焊接閘閥屬于強制密封式閥門,結構簡單,制造和維修比較方便且工作行程小,啟閉時間短。不但密封性好,密封面間磨擦力小,壽命較長。中文名 焊接閘閥 特點 結構簡單等 缺點 流體阻力大等 分類 直通式、直角式等 ...電動高壓閘閥結構圖電動高壓閘閥結構特點: 1·閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構,使用安全可靠。 2·閥瓣采用雙閘板中間帶萬向頂結構,能自動調整閥瓣與閥座密封面吻合...
 高壓閘閥
高品質電站焊接閘閥具有耐磨、耐高溫、抗腐蝕、抗擦傷等性能,電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上,歡迎致...高壓電動閘閥結構及組成 Z961Y高壓電動閘閥可與國產設備配套使用。高溫高壓焊接閘閥中焊接閥門與管道焊接時要用氬弧焊打底,以保證其內部光潔平整。焊接時,閥門應處在開啟狀態,以防局部過熱變形。焊接高壓注水閥門時要把閥體打開,把膠皮墊圈挑出,防止膠圈 被...Z61H對焊閘閥結構圖,本結構圖希望對您有所幫助。 1、Z61H對焊閘閥結構設計的主要依據國家相關標準規定設計。 2、Z61H對焊閘閥所采...
 焊接閘閥
高壓焊接閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式、法蘭、焊接等。按介質的流向分,有直通式、直流式和角式。高壓閘閥主要分以下幾個大類:以JB/T2203-1999《閘閥結構長度》為主的通用類。全焊接球閥內部結構圖 全焊接球閥的閥體結構有兩種,一種是筒狀結構,它是雙焊縫的,因為焊接過程的熱量輸出大,殘余應力復雜,所以軸向和徑向的變形也大。該形狀的閥體重量重,不易運輸,成本高,沒有競...提供力所能及的閥門解決方案,高壓對焊球閥售前、售中、售后服務。 詳高溫高壓焊接閘閥工作原理: 高溫高壓焊接閘閥中腔采用壓力自緊式密封結構,內腔壓力越高密封性能越好。支管兩端為焊接結構,適應不同的接管要求。閘板和閥座的密封面采用司太立(stellite)鈷基硬質合... 焊接連接閥門:閥體帶有焊接坡口,與管道焊接連接。4 卡箍連接閥門:閥體帶有夾口,與管道夾箍連接。5 卡套連接閥門:與管道采用卡套連接。6 對夾連接閥門:用螺栓直接將閥門及兩...

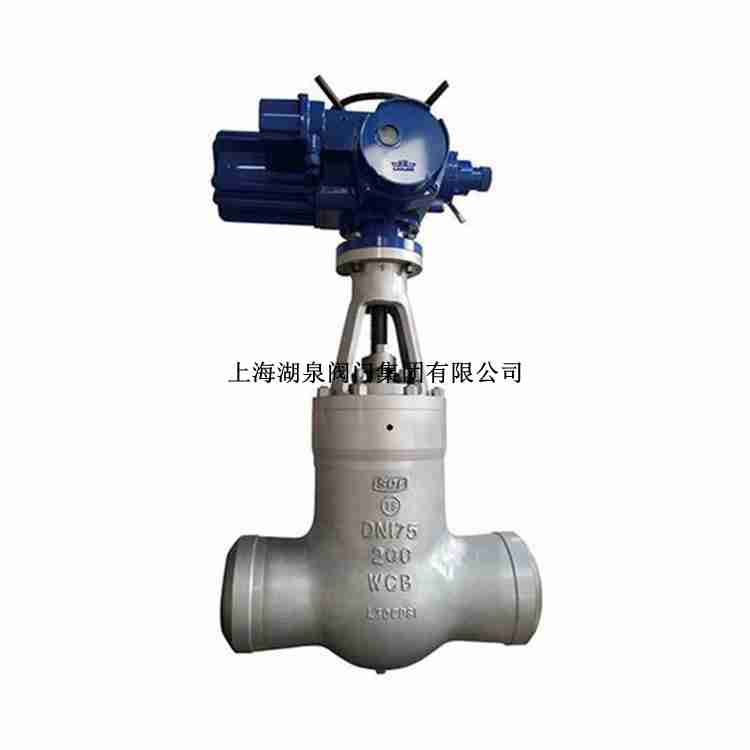

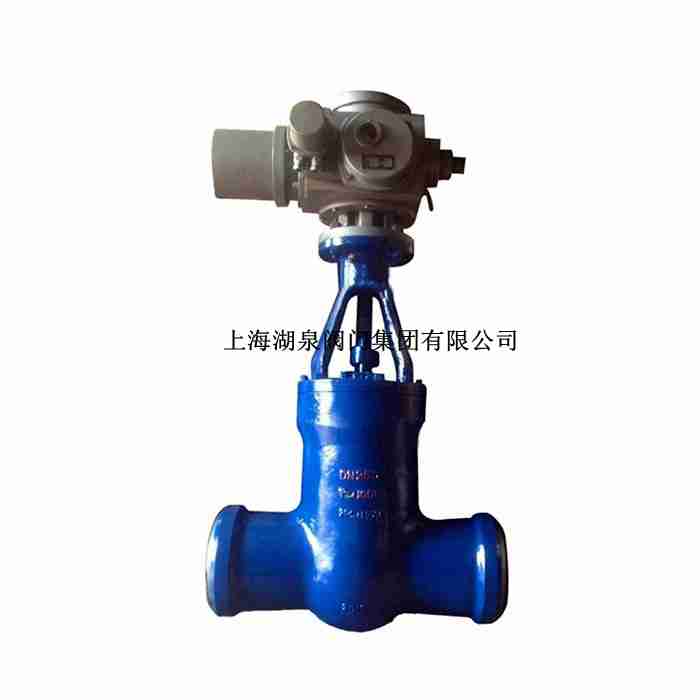

電動高壓焊接閘閥

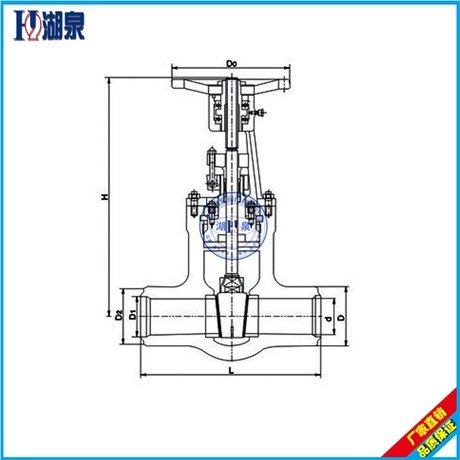

高壓焊接閘閥結構圖解技術參數
規格in 外形尺寸及連接尺寸
d L H
Z60Y-1500Lb
Z61Y-1500Lb
Z62Y-1500Lb
2 56 254 671
3 64 305 692
4 84 406 790
5 100 483 875
6 126 559 1055
8 158 711 1148
Z60Y-2000Lb
Z61Y-2000Lb
Z62Y-2000Lb
2 50 330 640
3 60 368 690
4 80 457 806
5 96 533 980
6 118 610 1090
Z60Y-2000Lb
Z61Y-2000Lb
Z62Y-2000Lb
2 46 330 639
3 54 368 680
4 70 457 805
5 86 533 965
6 104 610 1070
Z60Y-3500Lb
Z61Y-3500Lb
Z62Y-3500Lb
3 44 440 745
4 56 540 860

高壓焊接閘閥結構圖解技術參數
型號 規格in 外形尺寸及連接尺寸
d L H
Z560Y-1500Lb
Z561Y-1500Lb
Z562Y-1500Lb
DN200 158 711 813
DN250 200 864 998
DN300 250 991 1156
DN400 280 1067 1287
DN450 318 1194 1413
Z560Y-2000Lb
Z561Y-2000Lb
Z562Y-2000Lb
DN200 148 762 935
DN250 180 914 1050
DN300 222 1041 1150
DN350 254 1118 1231
DN400 294 1245 1330

高壓焊接閘閥結構圖解技術參數
PN DN D L H L1 L2
Z962H-250
Z961Y-250
Z960Y-250
Z962Y-P54100V
Z960Y-P54100V
50 43 216 840 363 197
65 57 254 915 363 197
80 67 305 950 363 197
100 84 406 1164 437 277
125 100 483 1402 437 277
150 125 700 1129 - -
175 158 711 1650 457 309
225 200 864 1650 554 309
300 280 1067 2106 764 398
Z960Y-320
Z961Y-320
Z960Y-P57170V
100 96 533 1236 437 277
125 118 610 1402 437 277
150 148 762 1403 526 283
175 148 762 1650 554 309
225 222 1041 1650 554 309
350 350 1250 2255 - -
