上海湖泉閥門集團有限公司Z945T-10/16 dn400
電動閘閥價格 咨詢:

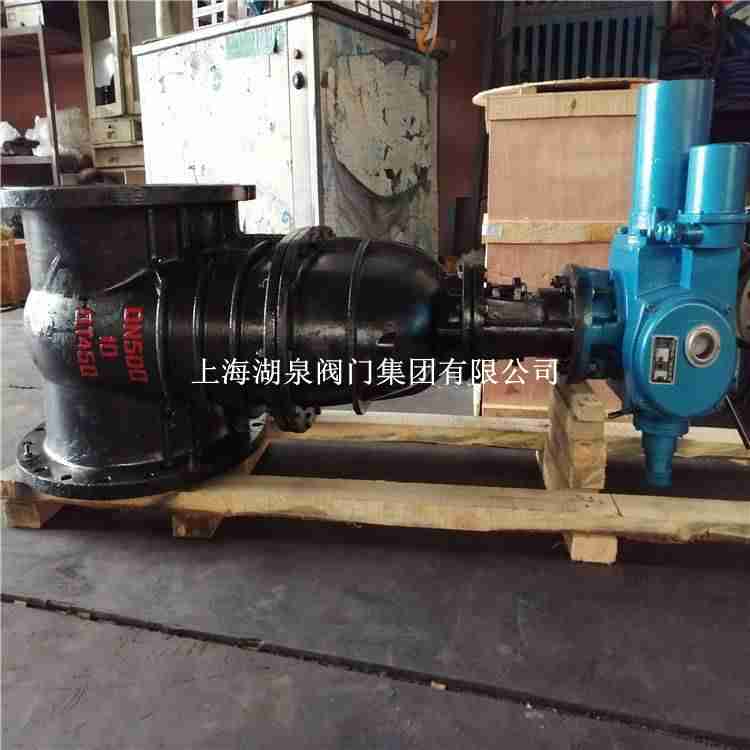

021-64162222 ,曾作為各種油田供應商,為油田提供精品大口徑閥門?,F(xiàn)向您推薦Z945T-10/16 dn400電動閘閥,本產品是電動閘閥的一款,也是我司主打產品。上海湖泉真誠接受您的定制要求,為您服務!定制選擇范圍:閘閥連接和結構材料-WCB鑄鋼、不銹鋼等.驅動-dn400電動閘閥電動頭、手動、傘齒輪、正齒輪等壓力大小-10\16\25\40\64\100等口徑大小-DN40~1500 dn400電動閘閥閥門標準選擇-國標、美標.其他要求,適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~500℃的dn400電動閘閥石油、化工、水力、火力等管路上實現遠程控制電動閥位開關,切斷或接通管路介質。dn400電動閘閥適用于易燃易爆的場合,安全系數高、操作功能 強、性能穩定等。Z945T-10/16 dn400電動閘閥使用電能作為動力來接通電動執行機構驅動閥門,實現電動閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。使電動閥的零件尺寸有所減小,該電動閘閥重量減輕,從而節省材料。減小了密封面,精加工量減少。由于減小了閘板的尺寸,使在閘板上的作用力減小,閘閥的啟閉力相應減小。閘板按閘板的形式可分為鍥式平行式。
1、Z945T-10/16 dn400
電動閘閥閥體材質,應以鑄鐵,鑄鋼,不銹鋼,316L為主,并注明牌號及鑄鐵實際的物理化學檢測數據。
2、Z945T-10/16 dn400電動閘閥閥桿材質,力求不銹鋼閥桿(2CR13),大口徑閥門也應是不銹鋼嵌包的閥桿。
3、Z945T-10/16 dn400電動閘閥螺母材質,采用鑄鋁黃銅或鑄鋁青銅,且硬度與強度均大于閥桿。
4、Z945T-10/16 dn400電動閘閥價格閥桿襯套材質,其硬度與強度均應不大于閥桿,且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。
5,Z945T-10/16 dn400電動閘閥價格密封面的材質

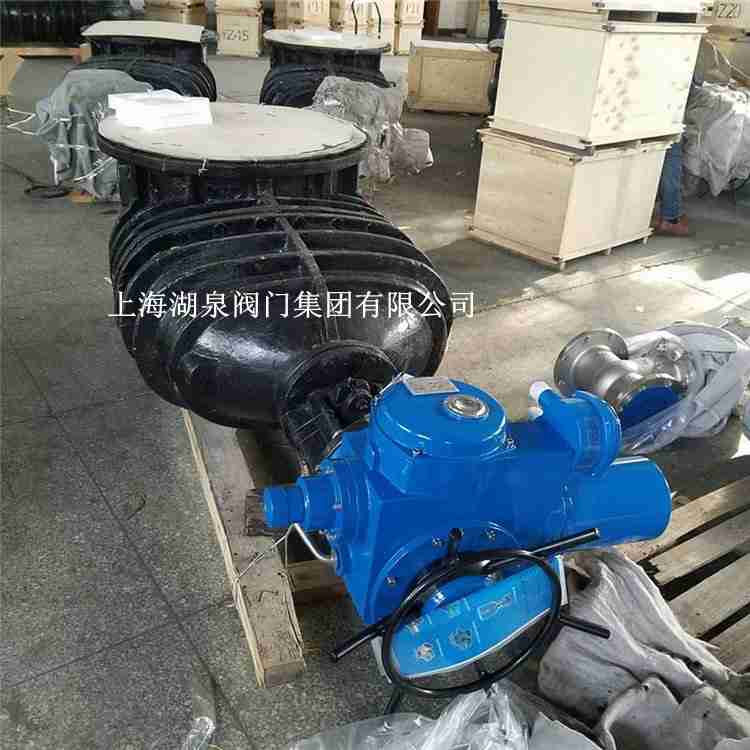

本系列閥門的電動閘閥主要采用“多回轉式轉矩型”閥門電動裝置,用于閘閥的開啟和關閉,可實現閥門的遠控、集控和自控。 本系列閥門的電動裝置有分體式和整體式,其中整體式電裝將電控箱與常規電裝合成一體,電器控制元件直接安裝在電裝的電器箱內,用戶安裝、調試、檢修十分方便,內部石油相序識別及缺相保護功能模塊和遠程控制模塊,具有功能齊全、安全可靠等特點。整體式電裝又有普通型和調節型之分,普通型的遠控電壓為380v ,調節型的輸入輸出信號4~20mA ,Z945X電動軟密封閘閥是傳統閘閥的換代產品,利用彈性閘板產生微量變形的補償作用,達到良好的密封效果,該閥具有開關輕巧,密封可靠,彈性記憶佳及使用壽命長等顯著優點,可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。
Z945T-10/16 dn400電動閘閥價格主要技術參數
DN |
L |
D |
Do |
D1 |
b |
f |
zxΦd |
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
100 |
229 |
220 |
180 |
156 |
24 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
250 |
330 |
395 |
350 |
319 |
28 |
3 |
12×Φ23 |
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
Z945T-10/16 dn400電動閘閥價格主要型號
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作溫度 |
使用介質 |
密封 |
強度 |
Z945H-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
Z945W-10 |
Z945T-10 |
Z945T-16 |
1.6 |
1.76 |
2.4 |
≤200℃ |
水、蒸汽、油 |
Z945W-16 |
Z945H-16C |
Z945T-16C |
Z945W-16C |
Z945T-10/16 dn400電動閘閥價格主要零部件材料
型號 |
閥體、閥蓋、閘板 |
密封圈 |
閥 桿 |
填 料 |
Z45H-10 |
灰鑄鐵、鑄 鋼 |
銅密封 |
碳鋼、不銹鐵 |
浸油石棉盤根
|
Z45W-10 |
Z45T-10 |
Z45T-16 |
Z45W-16 |
Z45H-16C |
Z45T-16C |
Z45W-16C |
