手動閘閥:借助手輪、手柄、杠桿或鏈輪等,有人力驅動,傳動較大力矩時,裝有蝸輪、齒輪等減速裝置。

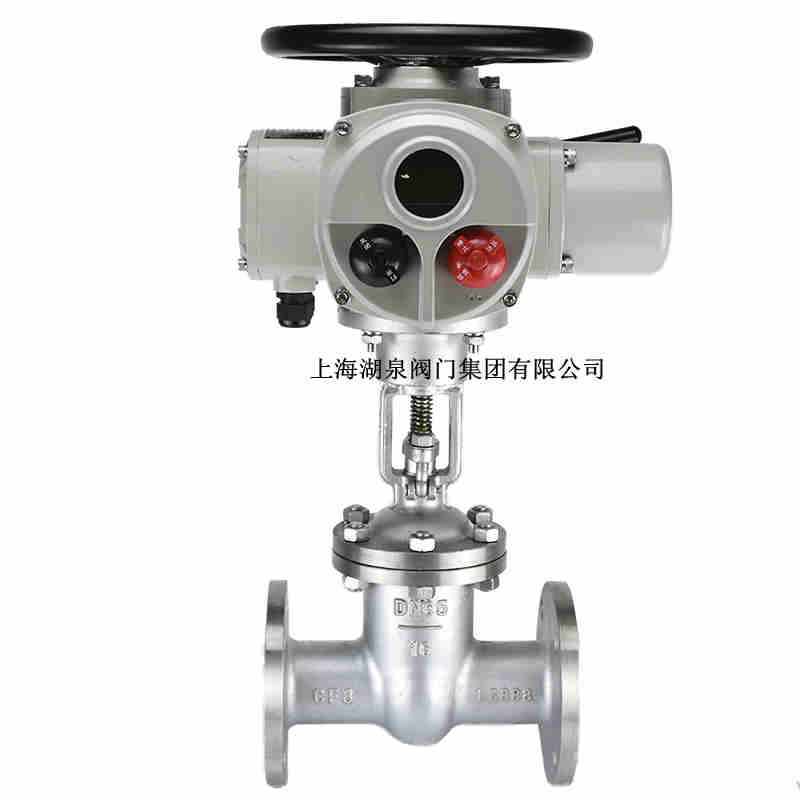

電動閘閥:借助電機或其他電氣裝置來驅動。屬于自動閥門。
電動閘閥通常由電動執行機構和閘閥連接起來,經過安裝調試后成為電動閥。
電動閘閥使用電能作為動力來接通電動執行機構驅動閥門,實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。閘閥因為自身的結構,閘閥的開關比較費力,啟閉速度慢,不適宜在需要頻繁操作或者緊急切斷的場合中使用,并且閘閥只能做全開和全關,不能做調節流量使用。閘閥適應能力較強,在高溫、低溫、高壓、低壓等工況都可以使用。在蒸汽管道和大直徑的給水管道中,由于需要較高的密封性能,較小流體阻力,適宜使用閘閥。閘閥閥桿按運動形式分為明桿(升降軸)和暗桿(旋轉軸),閘閥因此而分為明桿閘閥和暗桿閘閥兩種

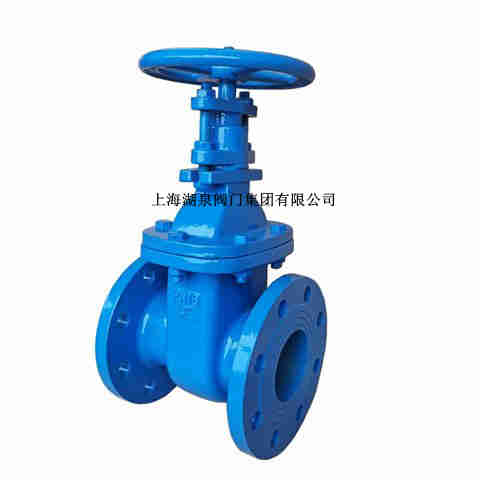

手動閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,轉動手輪,通過手輪與閥桿的螺紋的進、退,提升或下降與閥桿連接的閥板,達到開啟和關閉的作用。手動閘閥關閉時 ,密封面可以只依靠介質壓力來密封, 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時,要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。閘閥只供全開、全關各類管路或設備上的介質運行之用,不允許作節流用。帶手輪或手柄的閘閥,操作時不得再增加輔助杠杠(若遇密封不嚴,則應檢查修復密封面貨其他零件)。手輪、手柄順時針旋轉為關閉,反之則開啟。帶傳動機構的閘閥應按產品使用說明書的規定使用。
零件名稱 |
材質名稱 |
閥體 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨Graphite |
墊片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304
Graphite+304 |
壓蓋 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
