電動閘閥型號含義是什么,用什么表示

[ 2023-09-07 ]
電動閘閥型號含義是什么,用什么表示?一個完整的閘閥型號組成有:閘閥代號+驅動方式+連接方式+結構形式+密封面材質+公稱壓力+閥體材質。

電動閘閥型號含義如下:

Z941H-25C。閘閥型號含義表示為閘閥的閘字的首字母的簡稱,也就是代表閘閥。
驅動方式為電動,連接方式為法蘭,密封圈為合金密封面或襯里為Cr13系列不銹鋼,壓力為25公斤,閘閥為WCB鑄鋼(也叫碳鋼)。

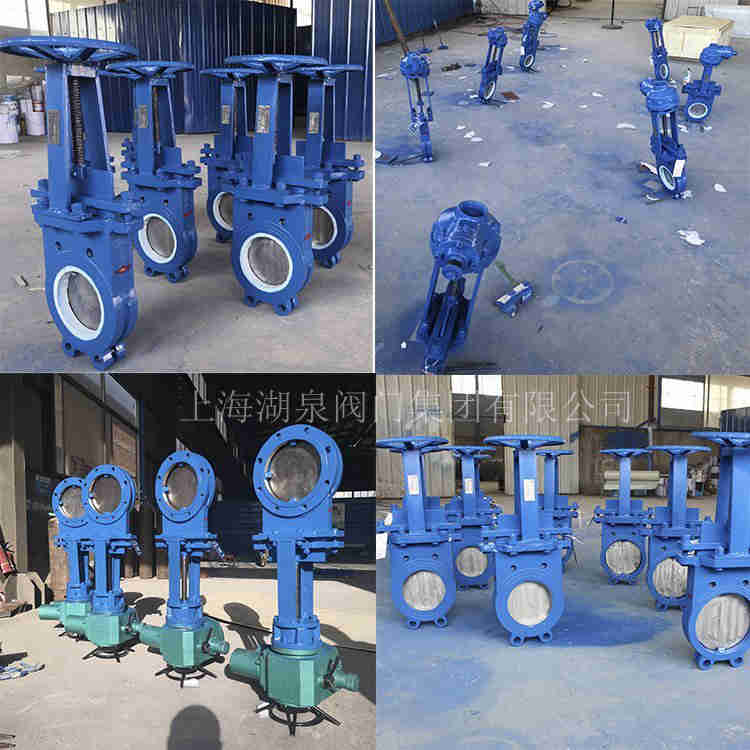

閘閥

Z945x-16q型閥門是什么意思?

z表示閘閥,9表示電動,4表示連接方式是法蘭,5表示暗桿楔形閘板單閘板,x表示密封面材質是橡膠,16表示公稱壓力是1.6MPa,q表示閥體材料是球墨鑄鐵。


z941w-16p是什么?

z表示閘閥,9表示電動,4表示連接方式是法蘭,1表示結構形式是明桿楔式閘板單閘板,w表示閥體直接加工,16表示公稱壓力是1.6MPa,p表示閥門材料是18-8系不銹鋼。


Z941h-64型號的意義?

z表示閘閥,9表示電動,4表示連接形式是法蘭,1表示結構形式是明桿楔式閘板單閘板,h表示密封面材質是Cr13不銹鋼,64表示公稱壓力是6.4MPa。

閘閥廠家
閘閥的代號,字母“Z”;

閘閥的驅動方式,比較常見的就是手輪和電動的兩種,手輪操作時,代號可以省略;電動驅動代號為數字“9”;

閘閥的連接方式,以法蘭連接居多,所以我們只介紹法蘭連接的閘閥,代號為數字“4”;

閘閥的結構形式,明桿的代號為數字“1”,暗桿結構的代號為數字“5”;

閘閥密封面材質,常見的有黃銅密封(代號“T”),橡膠密封(代號“X”),不銹鋼密封(代號“H”),本體密封(代號“W”);

閘閥公稱壓力,與閘閥的密封面材質和閥體材質息息相關,低壓閘閥承壓16公斤以內,中高壓閘閥最高可以承壓63公斤;

閘閥閥體材質,我們也是介紹常見的幾種,灰鑄鐵(代號“Z”,可以忽略不寫)、球墨鑄鐵(代號“Q”)、鑄鋼(代號“C”)、不銹鋼(代號“P”)。

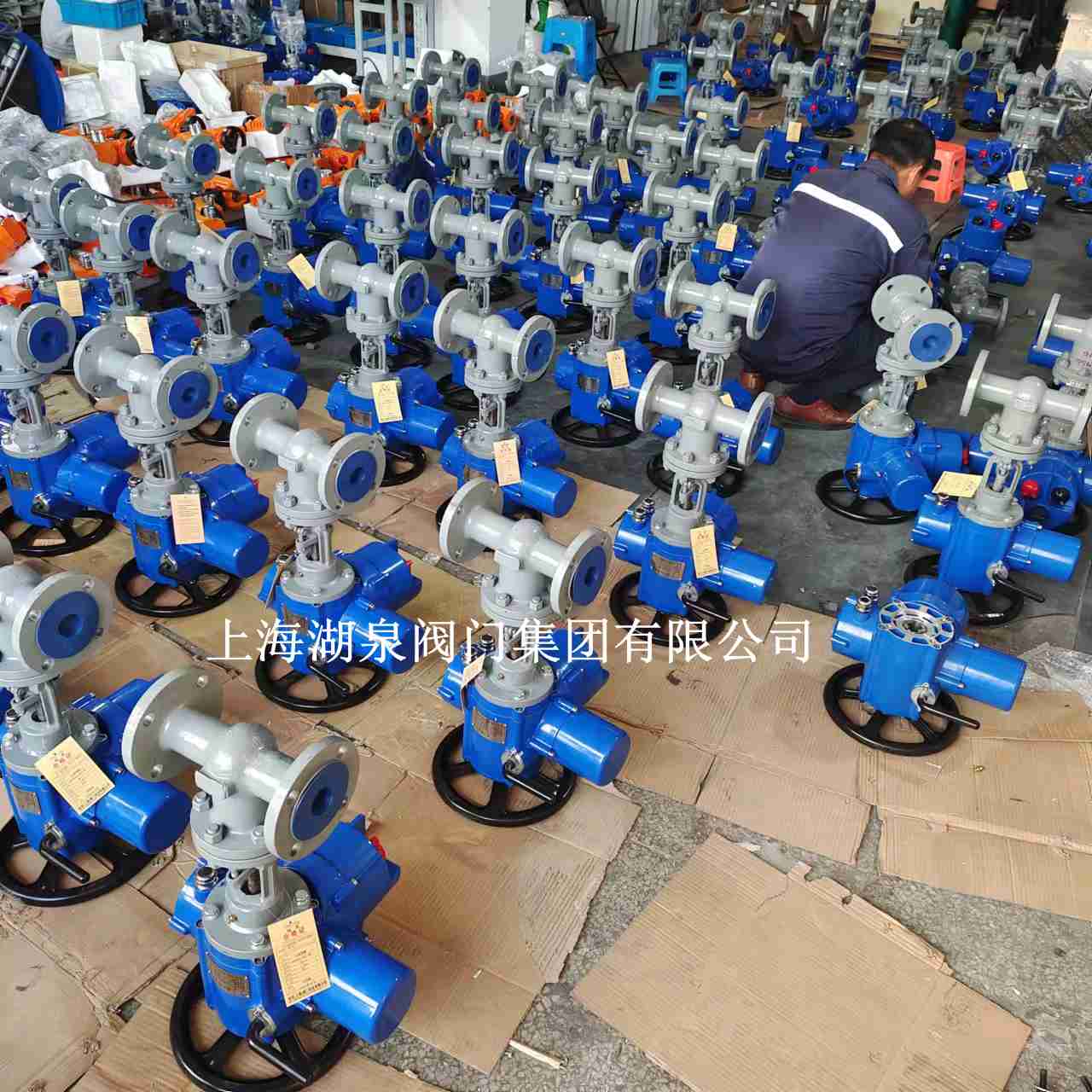

電動閥

了解閘閥型號組成之后,我們就能根據閘閥型號輕易的判斷出是哪種閘閥。常用的閘閥型號有:

灰鑄鐵明桿法蘭閘閥:Z41T-16Z;

灰鑄鐵暗桿法蘭閘閥:Z45T-16Z;

球墨鑄鐵明桿軟密封閘閥:Z41X-16Q;

球墨鑄鐵暗桿軟密封閘閥:Z45X-16Q;

鑄鋼法蘭閘閥:Z41H-25/40/63C;

不銹鋼法蘭閘閥:Z41W-16/25/40/63P。

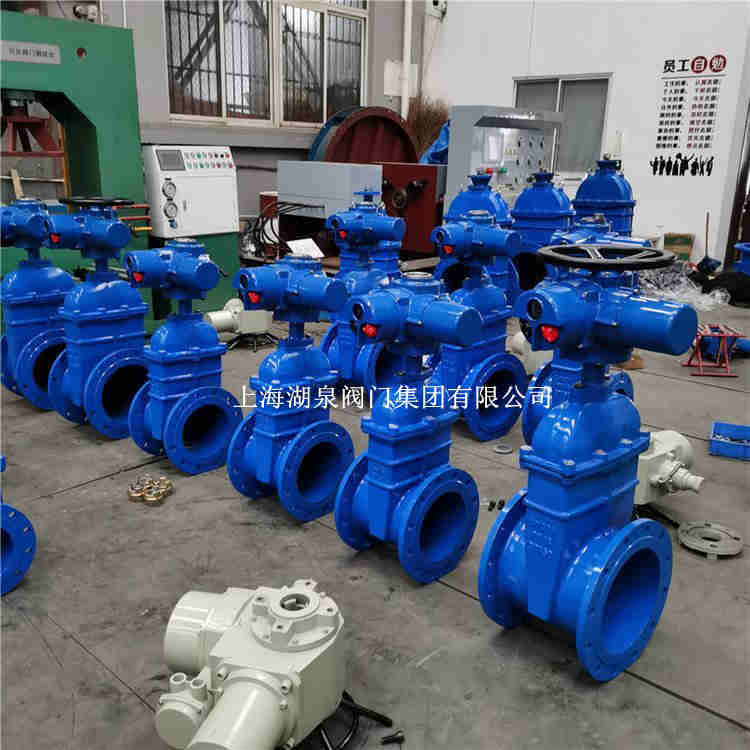

電動閘閥
