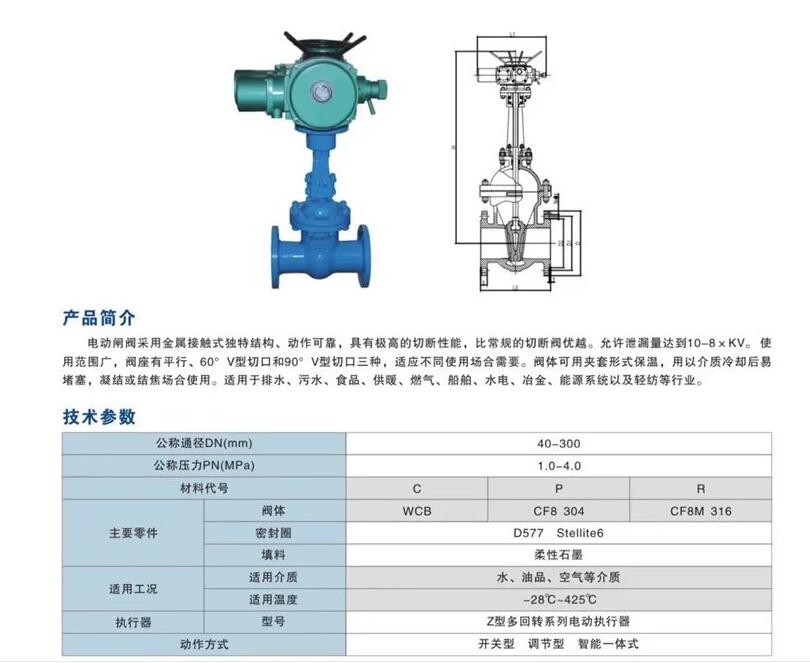

z941h-16c電動閘閥說明書,使用說明書知道嗎?型號:Z941H-16C 驅動方式:手動,氣動,電動 外型尺寸:DN15-DN1000 用途:流量控制 電動閘閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分,上半部分為...專業生產電動閘閥,我們的產品采用不銹鋼材質制造.型號為Z941H的我們具有開關靈活,密封性能好的特點;法蘭連接方式使得安裝更為方便快捷.作為專業的閘閥制造商和供應商,我們還提供各種規格的不銹鋼...法蘭連接的閘閥適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有:手動、齒輪傳動、電動、氣動等。
①.流體阻力小,啟閉時所需力矩小;②.無安裝方向要求,雙向密封,流阻小,使用壽命長;③.全開時閘板所受工作介質的沖蝕比截止閥??;④.主要用于介質不受流向限制的水、污水、油、汽等場合,不推薦使用介質內含有懸浮顆粒的場合。⑤.如果有開關速度要求,還可以通過增加閥桿螺紋頭數或改變電動裝置的輸出轉速予以滿足。三、Z941H-16C一體式電動碳鋼閘閥參數及特點:1.該裝置防塵、防雨、防輕腐蝕、其防護等級為IP55(特殊訂貨IP65、IP67)。2.轉矩控制機構動作可靠、調節方便、轉矩重復精度高。3.開向和關向可配裝2至4只微動開關(特殊訂貨)。4.采用閥門電動裝置三相異步電機,起動轉矩大、轉動慣性小、使用壽命長等特點,F(xiàn)級絕緣。5.工作制為短時10分鐘(特殊訂貨30分鐘)。6.配有機械式(常規型)或液晶(常規型無)閥位指示器,可直觀知道閥門的開度大小。7.采用半自動手-電動切換機構,手動時需要切換手柄,電動時自動復位,結構簡單、工作可靠、操作輕便。在斷電情況下依然可以用手動功能來完成閥門的開啟、關閉或調節。8.有行程限位和過力矩限位等雙重保護,保障了驅動裝置和閥門的使用安全。9.供電電源:常規為380V(±10%),50Hz(特殊訂貨三相660V、415V、單相220V、60Hz).10.防爆標志:ExdIIBT4(常規型不防爆)。11.環境相對濕度:≤95%(25℃時)。12.環境溫度:-20~ 60℃(特殊訂貨-40~ 100℃)。
公稱通徑DN(in) |
主要外形尺寸及連接尺寸 |
電動裝置型號 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
Z940、Z941、Z942 |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
115 |
100 |
16 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
787 |
ZB15 |
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
806 |
ZB20 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
955 |
ZB20 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ23 |
1105 |
ZB40 |
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
1343 |
ZB40 |
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1516 |
ZC45 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1678 |
ZC45 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1849 |
ZC90 |
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1937 |
ZC90 |
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2643 |
ZC350 |
900 |
1100 |
1125 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2945 |
ZC500 |
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
3083 |
ZC500 |
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3382 |
ZC800 |
1400 |
1500 |
1685 |
1590 |
1525 |
58 |
5 |
36-Φ48 |
3718 |
ZC1000 |
