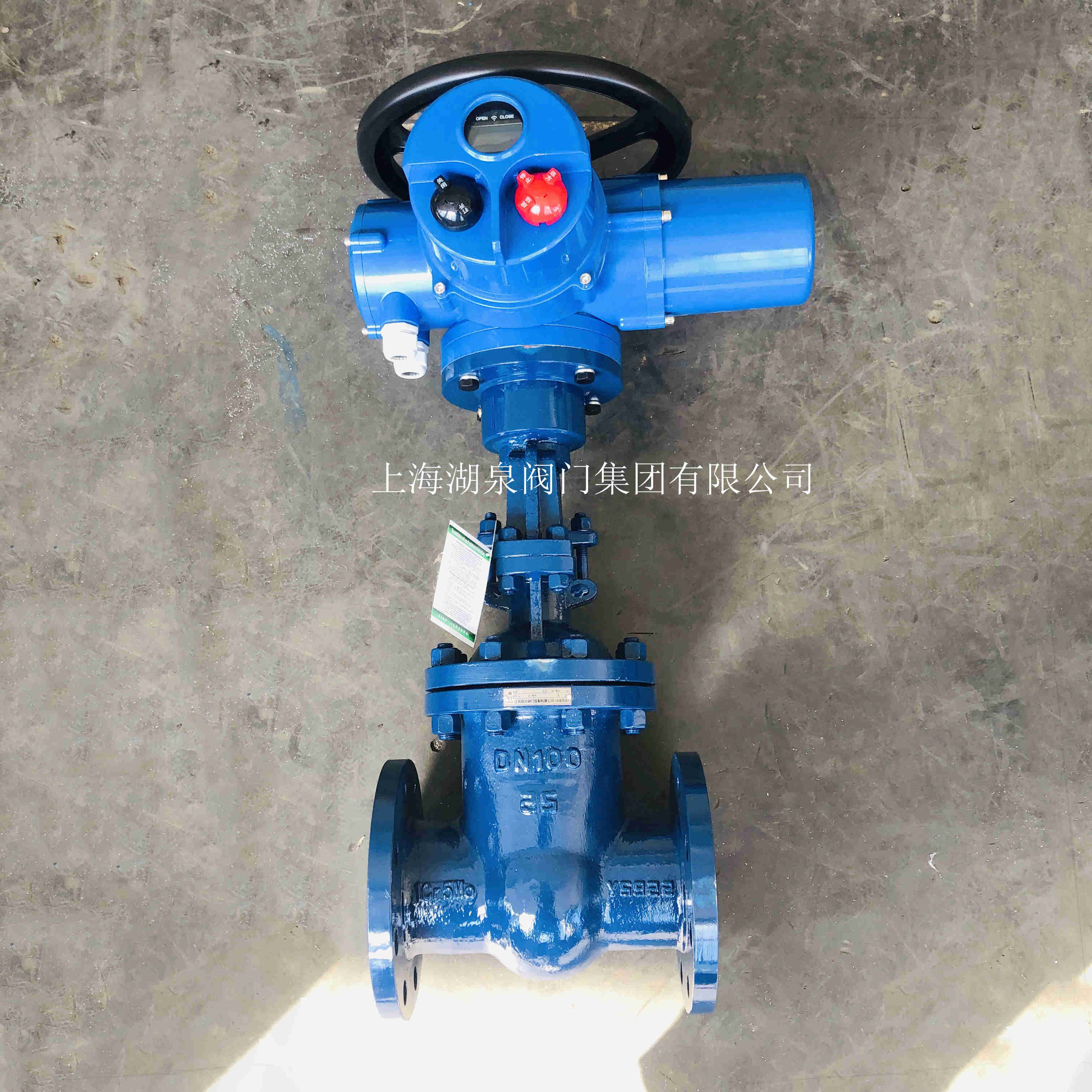

電動閘閥Z941H-16 dn250配多大扭矩,有知道嗎?由于客戶提供的扭矩過大(實際閥門工作所需的扭矩約為2500n.m),扭矩保護在閥位設置時不起作用,導致閥桿與閥板連接處開裂。 電動執行器的電動執行器的扭矩和推力是可靠的, 保證閥門的...區別大小主要由需要控制的閥門的需要,一般的電動調節閥,都有執行器扭矩的要求的,所以你所說的閥門電動裝置(執行器)扭矩選擇就得看你所控制的閥門要求了,原則上大于或等于閥門扭矩要...在選擇閥門電動裝置的時候不但要考慮工況環境、電氣控制要求和其他相關的技術要求,而且對電動裝置的綜合性能也應該進行全面的考量。咱們一般從以下六個方面考慮:電動裝置(電動執...1.操控扭矩:操控扭矩是電動閥門執行器眾多選型依據中的最重要性能參數。電動閥門執行器的導出扭矩應當為閥門最大扭矩的1.2至1.5倍。2.操控推力:電動閥門執行器主要有兩種操控推力...
1、先確認閥門種類(ball,gate,globe,butterfly)
2、然后再按口徑DN,壓力等級,連接方式,主體材料,內件材料;
3、根據以上條件閥門廠家可以進行閥門開關扭矩的計算和電動執行機構的選擇。
4、電動閥門的主要參數是扭矩(蝶閥,球閥),它是開啟這個閥門時輸入到閥桿中的力矩。也是選擇電動執行機構最重要的參數;
5、軸徑不是管徑,應該是閥門閥桿的直徑。
如果還有問題,發送郵件至30432918@qq.
電動執行器也稱電動執行機構或電動頭分為:精小型電動執行器、Q型電動執行器、Z型電動執行器QT型防爆電動執行器、Z型防爆電動執行器、IP68潛水型電動執行器等并分為開關型、整體開關型、調節型、整體調節型、智能一體化等一般與閥門配套使用;常用有電動蝶閥、電動球閥、電動刀閘閥、電動漿液閥、電動插板閥、電動閘閥、電動截止閥、電動管夾閥、電動排氣閥、電動放料閥等。所謂扭矩控制就是用多大力矩或扭矩把閥門正常啟閉,因閥門種類繁多,即使同種規格型號的閥門,由于生產廠家制造水平、結構形式、材質選取等的不同,其扭矩值各有不同。所以當閥門選定后,應與制造廠家確認閥門開啟、關閉的極限力矩值。在實際使用當中,往往因為壓力波動、介質類型、現場環境、工作特性等因素,導致閥門開啟或關閉扭矩有很大變化。為確保執行機構穩定可靠工作,必須在選型上留有適當余量也就是安全系數。建議在選型時留有1.1-1.3倍的安全系數。
閥門扭矩計算的方法是什么?閥門扭矩是閥門一個重要參數,因此不少朋友都很關注閥門扭矩計算的問題。下面,世界工廠泵閥網為大家詳細介紹閥門扭矩計算。閥門扭矩計算具體是:二分之一閥門口徑的平方×3.14得出是閥板的面積,再乘以所承壓力(即閥門工作壓力)得出軸所承受的靜壓力,乘以磨擦系數(去查表一般鋼鐵的磨擦系數取0.1,鋼對橡膠的磨擦系數取0.15),乘以軸徑除以1000即得閥門的扭矩數,單位為牛·米,電動裝置和氣動執行器參考安全值取閥門扭矩的1.5倍。
閥門電動執行器的連接型式與尺寸:用戶可根據實際需要選擇電動執行器的連接型式與尺寸,選擇電動執行器的依據是產品樣本說明書,對于特殊(非標)的用戶可向廠方申請另行設計制造。 當所選定的電動執行器的種類及連接尺寸后,就要進一步選擇電動執行器的規格、型號,其選擇內容應考慮最大輸出扭矩、運行扭矩、閥桿轉圈數、輸出轉速、閥桿直徑等方面內容。根據閥門所需的扭力確定電動執行器的輸出扭力閥門啟閉所需的扭力決定著電動執行器選擇多大的輸出扭力,一般由使用者提出或閥門廠家自行選配,做為執行器廠家只對執行器的輸出扭力負責,閥門正常啟閉所 需的扭力由閥門口徑大小、工作壓力等因素決定,但因閥門廠家加工精度、裝配工藝有所區別,所以不同廠家生產的同規格閥門所需扭力也有所區別,即使是同個閥 門廠家生產的同規格閥門扭力也有所差別,當選型時執行器的扭力選擇太小就會造成無法正常啟閉閥門,因此電動執行器必需選擇一個合理的扭力范圍。
