手動閘閥的型號和尺寸通常按照國標進行分類,其中較為常見的國標有GB、JB和HG等。根據不同的型號和尺寸,手動閘閥的外形、材質、密封形式、連接方式等會有所不同。
下表列出了常見的手動閘閥型號及其標準尺寸:
型號 尺寸
50 2"
65 2.5"
80 3"
100 4"
125 5"
150 6"
200 8"
250 10"
手動閘閥的參數和規格包括以下幾個方面:
1. 使用壓力:手動閘閥可用于多種壓力下的管路,一般設計使用壓力在PN1.0~PN4.0MPa之間。
2. 使用溫度:手動閘閥可用于多種溫度下的管路,根據介質不同,一般設計使用溫度在-20℃~+150℃之間。
3. 密封等級:手動閘閥的密封等級通常為GB/T13927-1992標準的C級。
4. 連接方式:手動閘閥的連接方式有法蘭式、螺紋式和焊接式等,其中法蘭式連接是最常見的。
5. 主要材質:手動閘閥的主要材質有鑄鐵、球墨鑄鐵、鋼、不銹鋼等。
下表列出了常見的手動閘閥參數和規格:
參數/規格 數據
使用壓力 PN1.0~PN4.0MPa
使用溫度 -20℃~+150℃
密封等級 C級
連接方式 法蘭式、螺紋式、焊接式
主要材質 鑄鐵、球墨鑄鐵、鋼、不銹鋼
手動閘閥

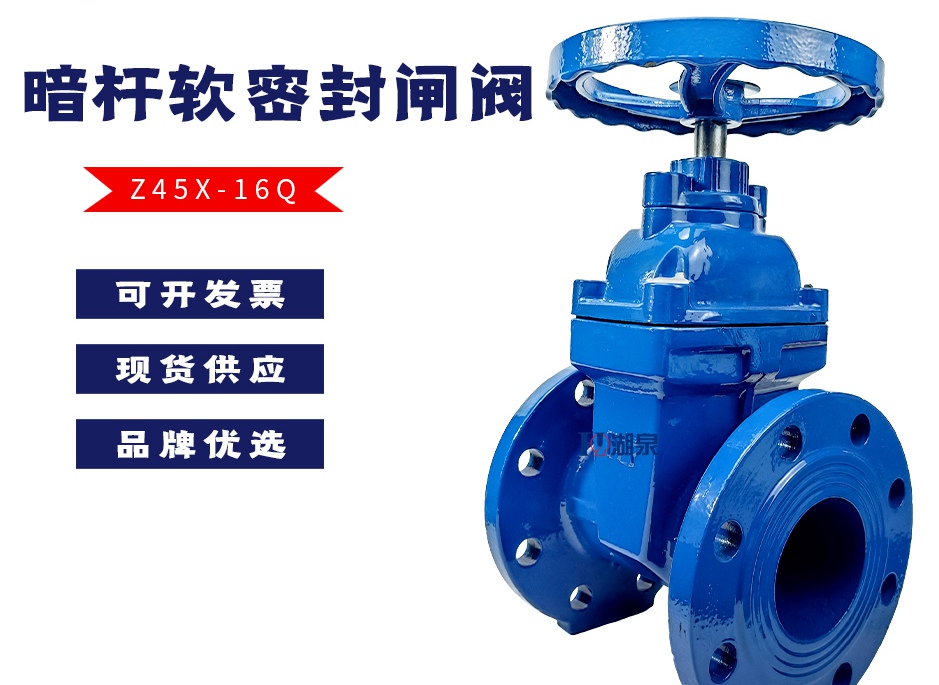

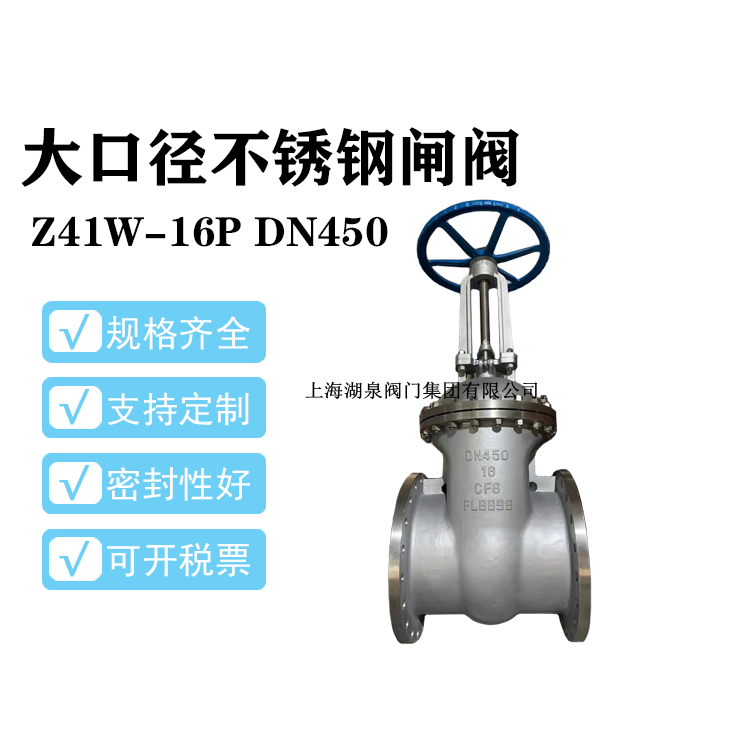

型號有:Z45T-16、Z41T-16、Z45X-16、Z41X-16、Z41H-25、Z41W-25

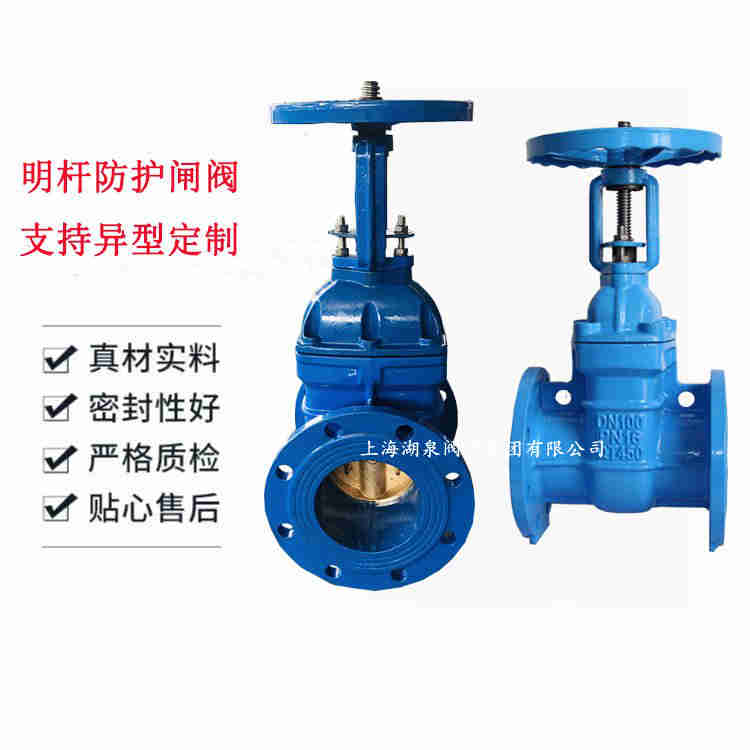

手動閘閥一般都是手輪操作啟閉,在輸水管道上很常見,手動閘閥可以分為明桿和暗桿兩種結構形式,明桿閘閥的閥桿螺紋裸露在外,當轉動手輪操作閘閥啟閉時,可以清晰的看到閥門開關狀態;而暗桿閘閥的閥桿在閥體內部,轉動手輪啟閉閘閥時,看不到閥門的開關狀態,只能轉到閥門轉不動為止,才能確認閥門的開關。
