上海湖泉閥門集團有限公司 刀型閘閥是一種特殊類型的閥門,主要用于調節和切斷流體介質。刀閘閥適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道,靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室,閘板在側面導向槽內升降,并由底部的...電動刀閘閥的工作原理基于電動執行器的驅動,通過電機驅動閥桿,帶動閘板上下運動,從而控制管道中物料的流量和流向。當閘板向上運動時,物料通過閥門的流量增加;當閘板向下運動時,物料通過閥門的流量減少。此外,由于閘板的形狀類似于刀片,因此可以有效地切斷物料,防止泄漏。

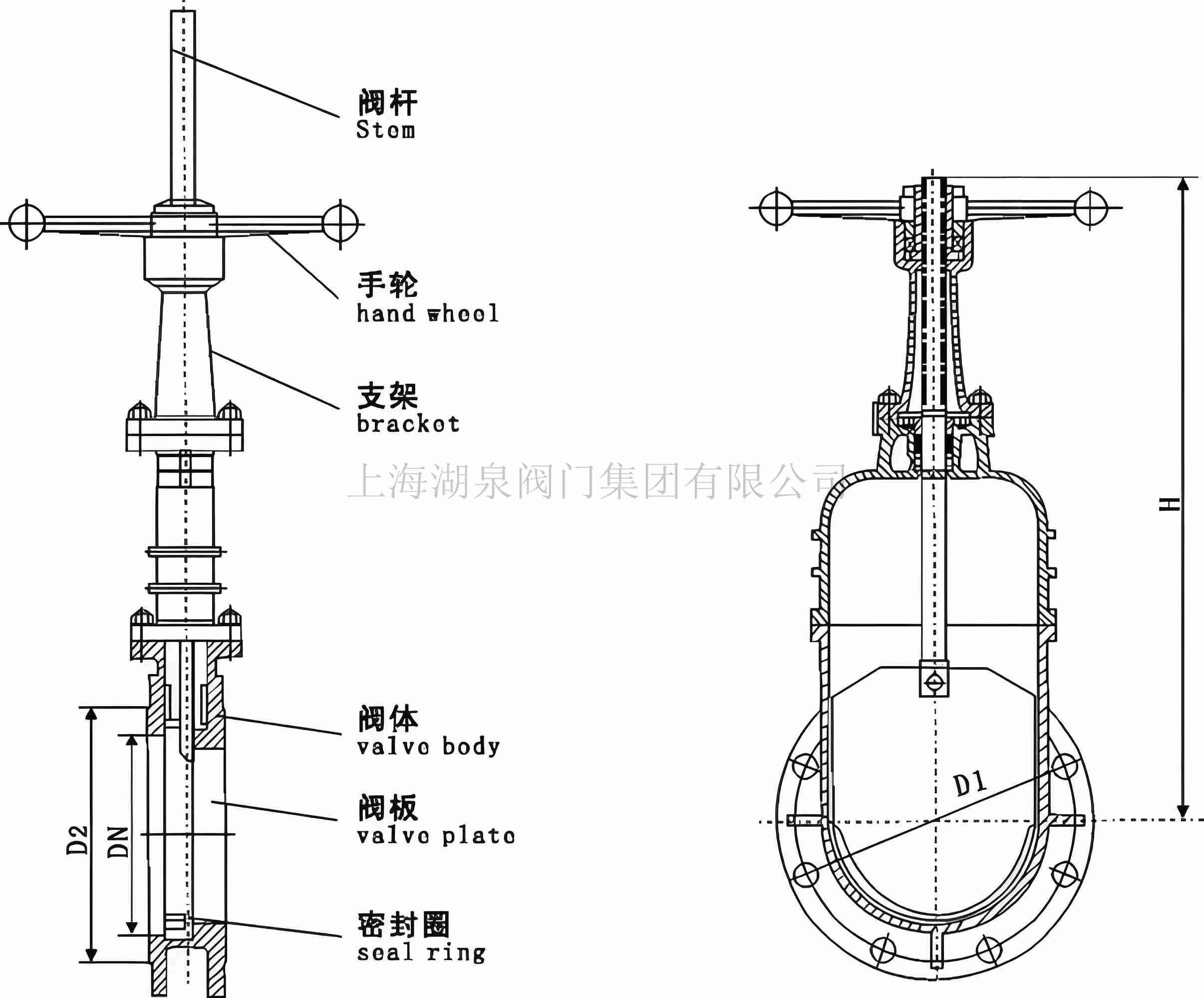

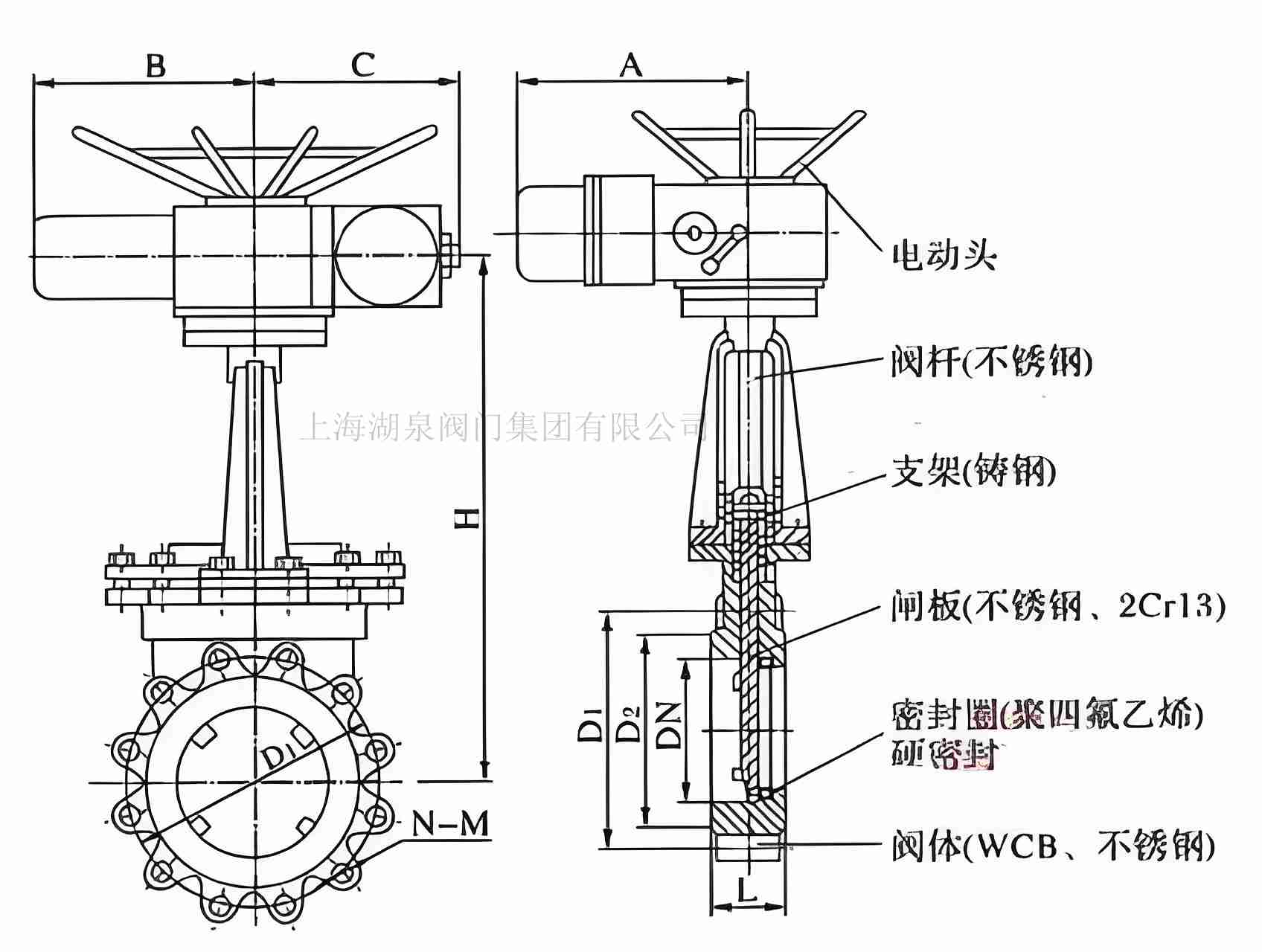

電動刀閘閥的結構主要由以下幾個部分組成:
閥體:通常是一塊具有流體通道的金屬或合金板,可以用不同的材料制造,以適應不同介質的工作條件。
閥門刀片:這是刀閘閥的關鍵部件,類似于一把板狀刀片,可以垂直于流體通道滑動,從而打開或關閉閥門。刀片通常由金屬或聚合物制成,有些也帶有襯里,以防腐蝕和磨損。
操作裝置:用于控制閥門刀片的開關??梢允鞘謩?dòng)操作的手輪、手柄或電動/氣動執行器,取決于應用和要求。
密封裝置:用于確保閥門刀片與閥座之間的良好密封,以防止流體泄漏。密封通常是通過閥門刀片與閥座之間的壓緊作用實現的。
電動刀閘閥的工作原理是通過移動閥門刀片來控制流體的流動。電動執行器驅動閥桿,帶動閘板上下運動,從而控制管道中物料的流量和流向。當閘板向上運動時,物料通過閥門的流量增加;當閘板向下運動時,物料通過閥門的流量減少。由于閘板的形狀類似于刀片,因此可以有效地切斷物料,防止泄漏。刀閘閥適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道,靠可以切割纖維材料的刀刃形閘板來切斷這些介質。具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點,可在工作壓力1.0MPa-2.5MPa,使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物,不銹鋼閘板可防止腐蝕引起的密封泄漏
。
它的結構原理主要基于其啟閉件——閘板的設計和運動方式。刀閘閥的閘板運動方向與流體方向相垂直,通過移動閥門刀片來控制流體的流動。當閥門刀片向下移動,與閥座緊密貼合時,閥門處于關閉狀態,阻止流體通過。相反,當閥門刀片向上移動,離開閥座時,閥門處于打開狀態,允許流體通過。這種設計使得刀閘閥適用于需要快速切斷流體流動的應用,特別是處理粉塵、污水、漿料等介質時表現出色。通過閥門刀片與閥座之間的壓緊作用實現的。在關閉狀態下,刀板與閥門底座的密封面接觸,從而完全切斷管道中的流體。
安裝和使用注意事項 安裝位置:電動刀閘閥應水平安裝,以確保最佳的流體流動和密封效果。
操作方式:可以通過電動執行器進行遠程控制,也可以在供電系統中斷時通過手動操作手柄進行現場手動操作。
維護保養:定期檢查密封件的狀態,必要時進行更換,以確保閥門的正常運作和延長使用壽命。
綜上所述,電動刀閘閥通過其簡單的結構、可靠的密封性能和高效的流體控制能力,在電力、石油、化工等多個領域得到廣泛應用。
