閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

閘閥型號規格Z941X-25/DN200/2.5Mpa及產品介紹

[ 2024-09-30 ]
‌閘閥型號規格Z941X-25/DN200/2.5Mpa是一種電動楔式閘閥，具有穩定的質量和合理的價格。‌ 該型號的閘閥適用于公稱壓力為2.5MPa，口徑為DN200的情況。其閥座密封面材料為合金鋼，閥體材料為碳素鋼，適用于水、蒸汽、油品等介質，工作溫度范圍在1.0~2.5MPa之間，工作溫度可達425℃‌。 ‌Z941X系列閘閥的產品特點包括‌： ‌結構特點‌：Z941X系列閘閥采用電動、法蘭連接、明桿楔式剛性單閘板結構，閥座密封面材料為合金鋼，閥體材料為碳素鋼。 ‌適用介質和溫度‌：適用于水、蒸汽、油品等介質，工作溫度范圍在1.0~2.5MPa之間，工作溫度可達425℃。 ‌應用范圍‌：廣泛應用于石油、化工、冶金等行業的流體控制系統中，用于介質的切斷和流量控制。 ‌

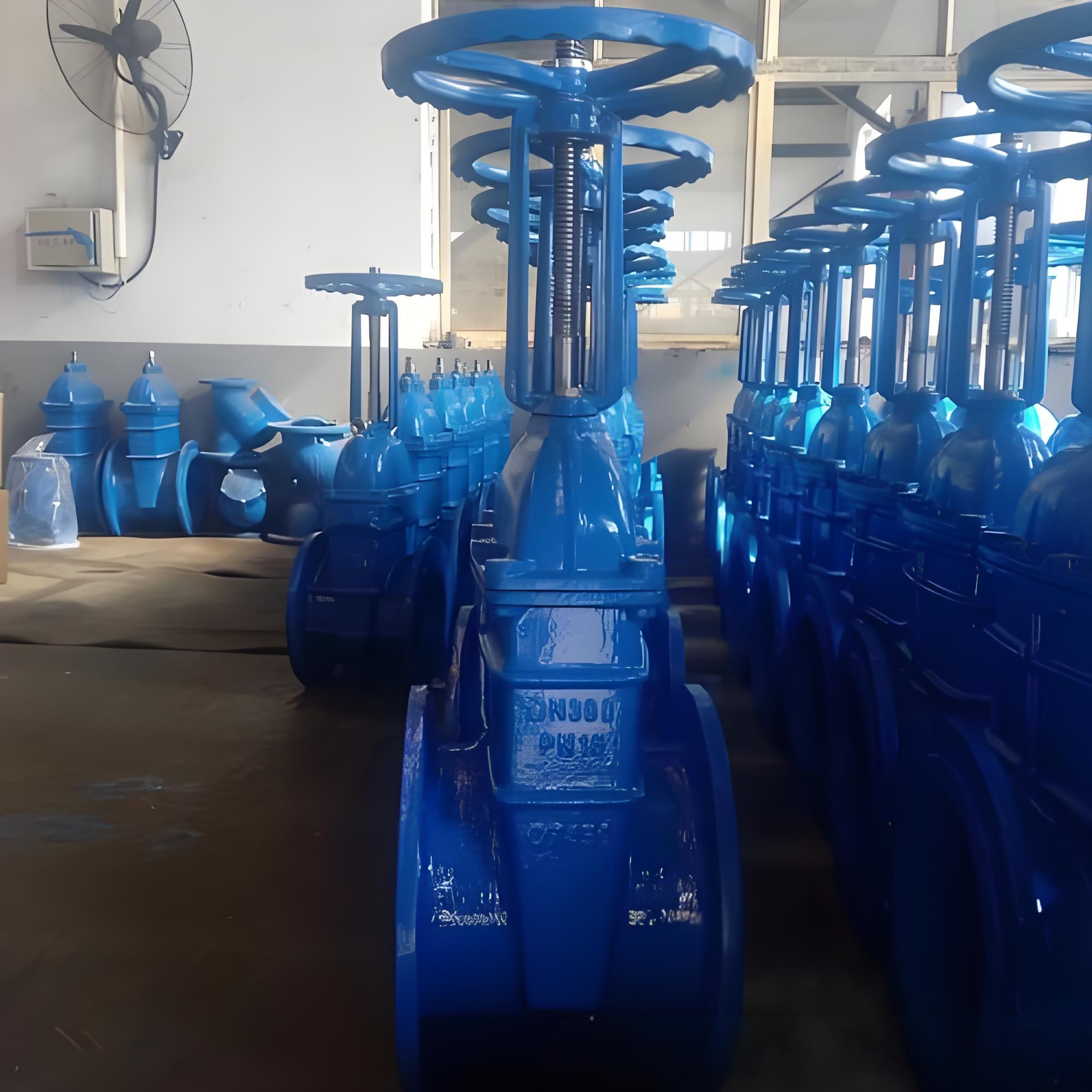

閘閥
Z941X系列閘閥的使用場景和優勢包括‌： ‌使用場景‌：Z941X系列閘閥適用于大口徑管道系統，常用于需要高壓力和高溫環境的工業場合。 ‌優勢‌：該系列閘閥具有結構簡單、操作方便、密封可靠等優點，能夠滿足各種工業管道的切斷和流量控制需求。 通過以上介紹，可以看出Z941X-25/DN200/2.5Mpa閘閥是一種適用于高溫高壓環境的優質選擇，能夠滿足各種工業管道的切斷和流量控制需求。


閘閥型號規格Z941X-25/DN200/2.5Mpa及產品介紹

閘閥是一種常用的流體控制閥門，它具有簡單結構、可靠密封、操作方便等特點。閘閥型號規格Z941X-25/DN200/2.5Mpa是一款高品質的閘閥產品，下面將為您介紹其詳細信息。

該閘閥的型號規格為Z941X-25/DN200/2.5Mpa，其中Z代表閘閥，941X為該系列產品的型號代碼，25表示閥門開啟高度為25mm，DN200表示閥門的公稱通徑為200mm，2.5Mpa則代表額定壓力為2.5兆帕。這些規格參數使得該閘閥適用于各種工業管道系統，能夠有效控制流體的通斷和流量。

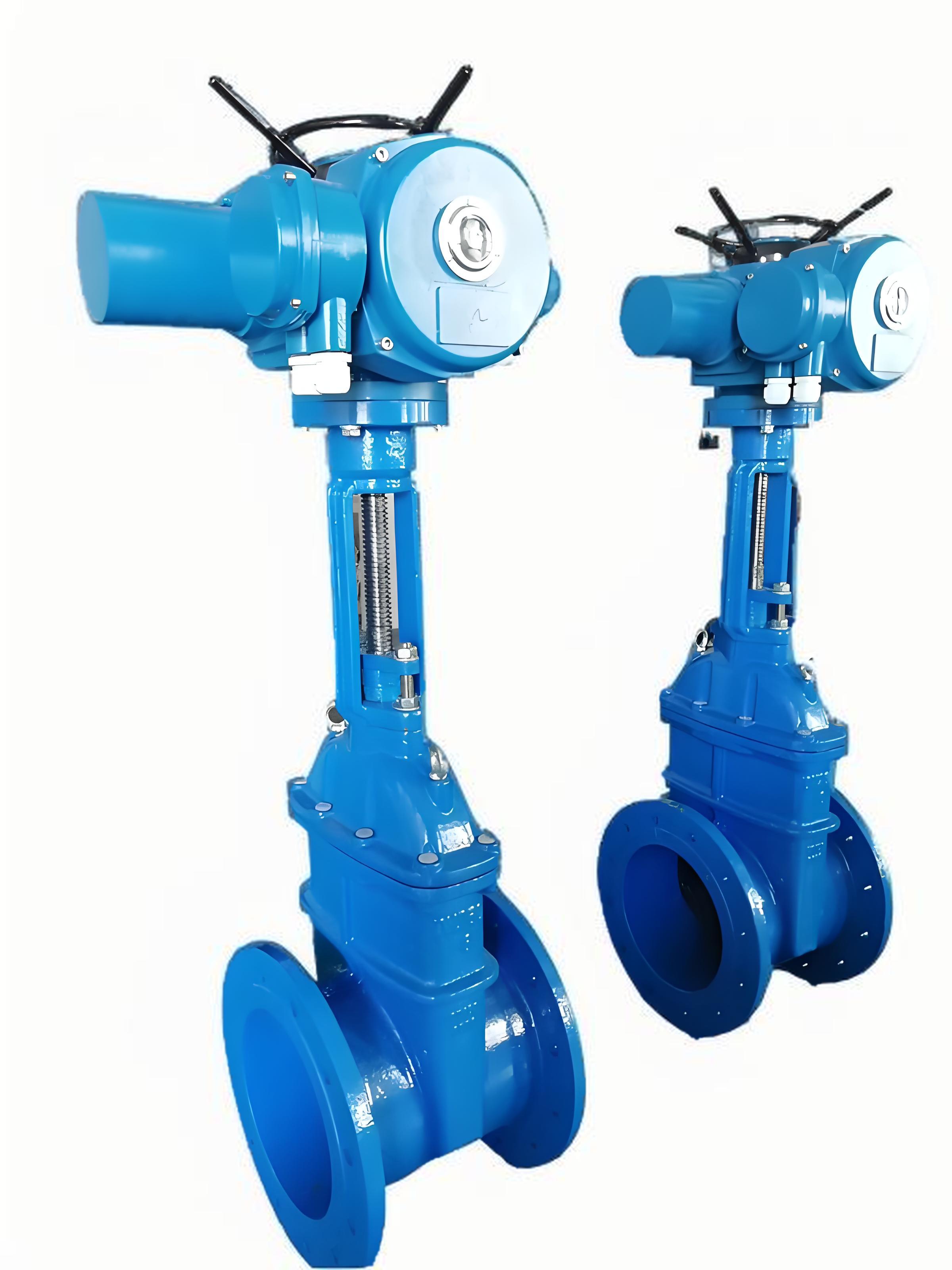

閥



該閘閥采用優質材料制造，具有良好的耐腐蝕性能，能夠在惡劣的工作環境下長時間穩定運行。閘閥的閥體采用鑄造工藝，結構堅固，內部流道光滑，減小了流體的阻力。同時，該閘閥配備了可靠的密封結構，確保了閥門的密封性能，有效防止泄漏。

該閘閥的操作方便靈活，可以手動操作或配合執行機構使用。閥門的開關速度快，操作靈敏，可靠性高。此外，產品還具有自泄、自清洗等特點，保證了流體在閥門內的流通暢順，減少了堵塞的可能性。

總之，閘閥型號規格Z941X-25/DN200/2.5Mpa是一款具有優異性能和可靠品質的流體控制閥門。它適用于各種工業領域，能夠有效控制流體的流量和通斷。無論在耐腐蝕性能、密封性能還是操作方便性方面，該產品都表現出色。

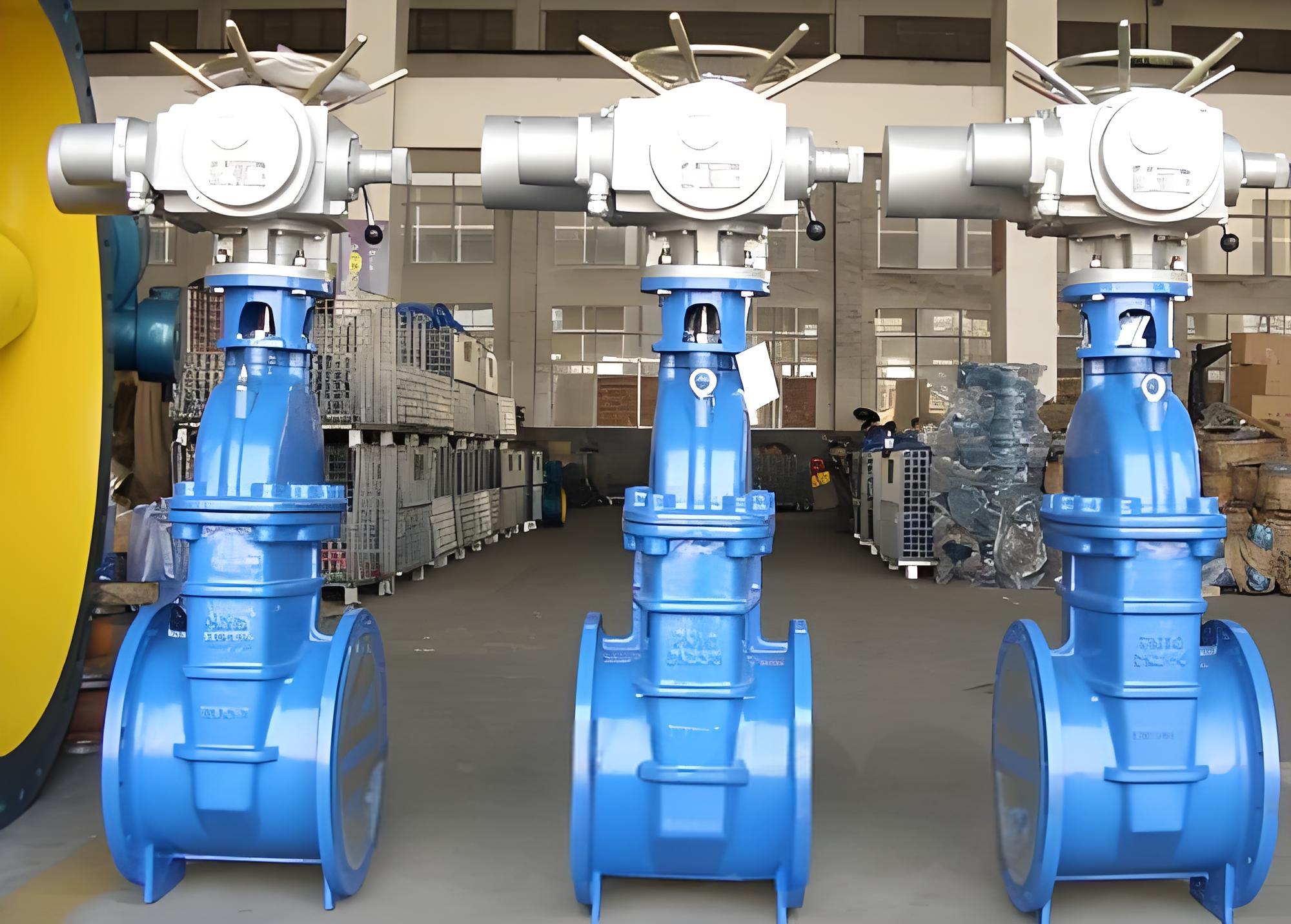

閥門

閘閥型號規格壓力試驗
公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
氣密封試驗 0.4-0.7


閘閥主要零件材料及性能
體蓋板 閥   桿 密封面 墊   片 填   料 工作溫度℃ 適用介質
WCB 2Cr13 13Cr
STL
本體材料
尼龍		 增強柔性石墨
1Cr13/柔性石墨
08軟鋼
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F（T）
PTFE		 柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE		 ≤425 水、蒸汽、油品
WC1 38CrMoA1
25Cr2MoV		 ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 銷酸類
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類


 PN1.6MPa電裝型號規格主要尺寸
1.6MPa DN L D D1 D2 b n-Φd 電裝型號 L1 H DO
凸面法蘭
RF
Z941H
Z941Y
Z941W
Z941F

Z940H
Z940Y
Z940W
Z940F

16C
16P
16R
16I		 40 200 145 110 85 16 4-Φ18 DZW10 590 595 365
50 250 160 125 100 16 4-Φ18 DZW10 590 653 365
65 265 180 145 120 18 4-Φ18 DZW10 590 665 365
80 280 195 160 135 20 8-Φ18 DZW15 590 725 365
100 300 215 180 155 20 8-Φ18 DZW20 590 787 365
125 325 245 210 185 22 8-Φ18 DZW20 590 934 365
150 350 280 240 210 24 8-Φ23 DZW20 590 955 365
200 400 335 295 265 26 12-Φ23 DZW30 590 1105 365
250 450 405 335 320 30 12-Φ25 DZW30 810 1343 470
300 500 460 410 375 30 12-Φ25 DZW45 810 1516 470
350 550 520 470 435 34 16-Φ25 DZW90 810 1678 470
400 600 580 525 485 36 16-Φ30 DZW120 830 1849 550
450 650 640 585 545 40 20-Φ30 DZW120 830 1937 550
500 700 705 650 608 44 20-Φ34 DZW180 830 2234 550
600 800 840 770 718 48 20-Φ41 DZW250 870 2432 320
700 900 910 840 788 50 24-Φ41 DZW250 870 2489 320
800 1000 1020 950 898 52 24-Φ41 DZW350 1170 2643 570
900 1100 1120 1050 998 54 28-Φ41 DZW500 1170 2935 570
1000 1200 1255 1170 1100 56 28-Φ48 DZW500 1170 3410 570


 PN2.5MPa電裝型號規格主要尺寸
2.5MPa DN L D D1 D2 b n-Φd 電裝型號 L1 h D0
凸面法蘭
RF
Z941H
Z941Y
Z941W
Z941F

Z940H
Z940Y
Z940W
Z940F

25
25P
25R
25I		 40 200 145 110 85 18 4-Φ18 DZW10 590 595 365
50 250 160 125 100 20 4-Φ18 DZW10 590 653 365
65 265 180 145 120 22 8-Φ18 DZW10 590 665 365
80 280 195 160 135 22 8-Φ18 DZW15 590 725 365
100 300 230 190 160 24 8-Φ23 DZW20 590 787 365
125 325 270 220 188 28 8-Φ25 DZW20 590 902 365
150 350 300 250 218 30 8-Φ25 DZW20 590 955 365
200 400 360 310 278 34 12-Φ25 DZW30 810 1105 470
250 450 425 370 332 36 12-Φ30 DZW30 810 1343 470
300 500 485 430 390 40 16-Φ30 DZW60 810 1516 470
350 550 550 490 448 44 16-Φ34 DZW90 830 1678 550
400 600 610 550 505 48 16-Φ34 DZW120 830 1849 550
450 650 660 600 555 50 20-Φ34 DZW120 830 1937 550
500 700 730 660 640 52 20-Φ41 DZW180 870 2234 320
600 800 840 770 718 56 20-Φ41 DZW250 870 2432 320
700 900 955 875 815 60 24-Φ48 DZW500 870 2489 320
800 1000 1070 990 930 64 24-Φ48 DZW500 1170 2643 570
900 1100 1180 1090 1025 66 28-Φ54 DZW800 1170 2935 570
1000 1200 1305 1210 1140 68 28-Φ58 DZW800 1170 3410 570
