焊接閘閥Z61H-25 DN350及焊接閘閥Z62Y-63 DN250

[ 2024-10-11 ]

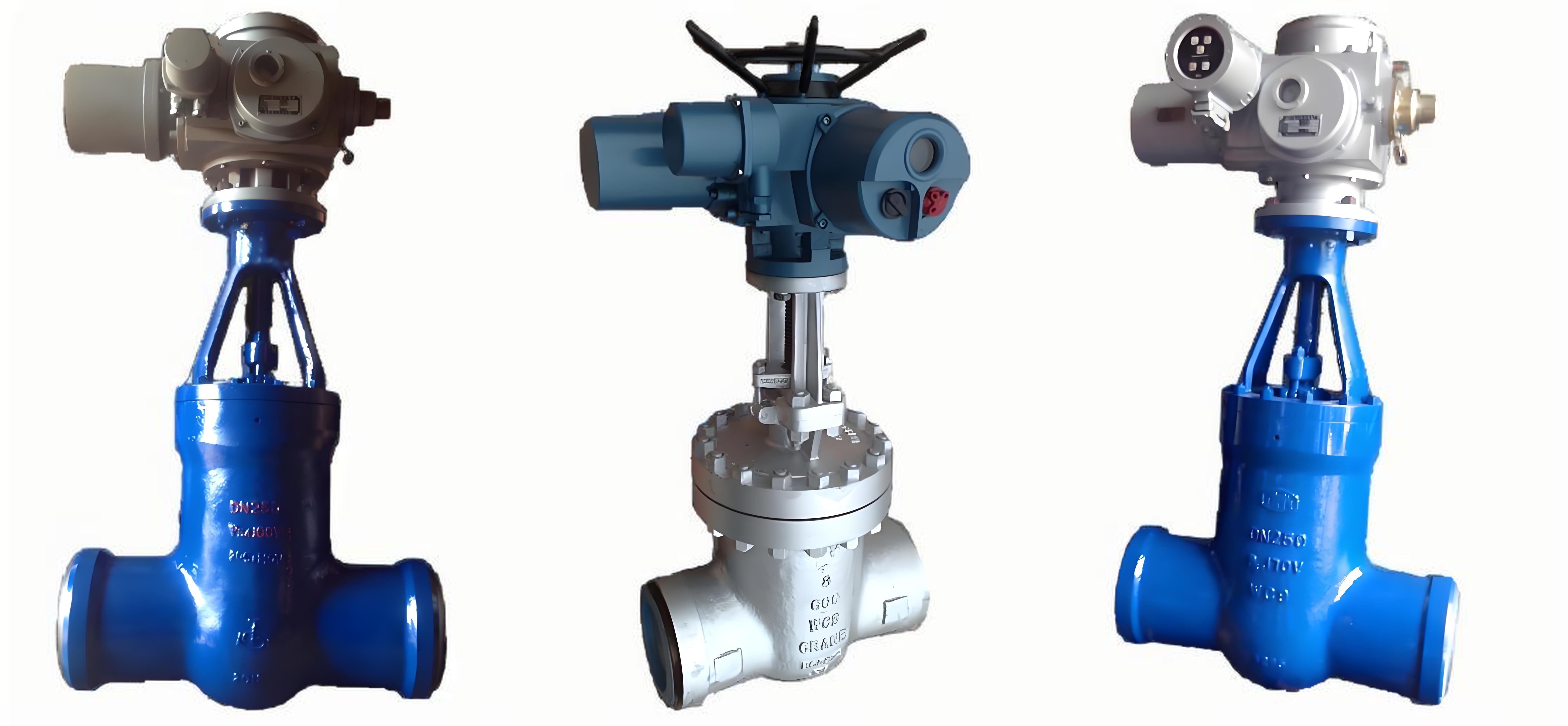

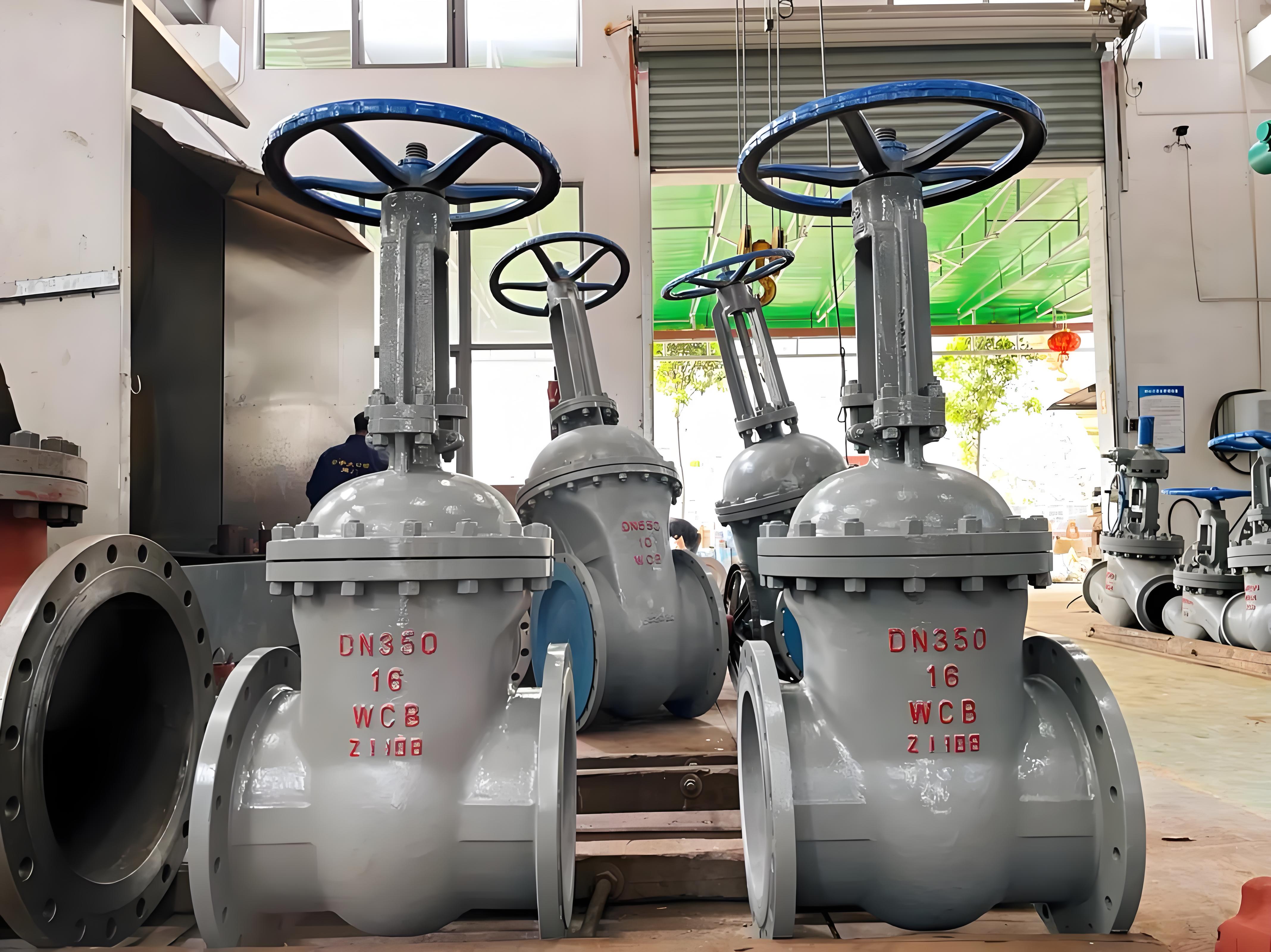

‌焊接閘閥Z61H-25 DN350是一種常用的管道控制設備，廣泛應用于水處理、化工、石化、石油、造紙、采礦、電力等領域。‌ 該閥門具有較高的工作壓力和溫度范圍，適用于切斷或接通管路介質，如水、蒸汽、油品等‌。 焊接閘閥Z61H-25 DN350的主要特點和參數包括： ‌工作壓力‌：1.6~20.0MPa ‌工作溫度‌：-29℃~570℃ ‌適用介質‌：水、油品、蒸汽、酸、堿、氨、含硫天然氣等 ‌連接方式‌：法蘭、焊接 ‌驅動方式‌：手動、電動、氣動 ‌材質‌：鑄鋼、不銹鋼等 這些特點和參數使得焊接閘閥Z61H-25 DN350能夠適應各種工業環境，確保管道系統的安全和穩定運行‌。 在具體應用場景中，焊接閘閥Z61H-25 DN350常用于水處理設備、化工設備、石化設備、電力設備等。例如，在火電廠的汽機冷凝和真空負壓系統中，該閥門起到真空隔離密封的作用，確保系統的正常運行和安全‌。

閘閥
‌焊接閘閥Z62Y-63 DN250是一種用于切斷或接通管路介質的閥門，適用于火力電站、石油化工、水力系統等。‌ 這種閥門的主要特點包括： ‌材質‌：通常采用鑄鋼、不銹鋼等材料，具有較高的耐壓和耐溫性能。 ‌連接方式‌：可以通過焊接、對焊等方式連接，適用于不同的安裝需求。 ‌驅動方式‌：可以是手動、氣動、液動或電動，滿足不同的操作需求。 具體應用場景包括： ‌火力電站‌：用于切斷或接通管路介質，確保系統的正常運行。 ‌石油化工‌：在高壓、高溫環境下使用，保證生產安全。 ‌水力系統‌：用于控制水流，實現系統的自動化控制。 此外，焊接閘閥Z62Y-63 DN250還具有以下技術參數： ‌公稱壓力‌：PN20~PN320 ‌工作溫度‌：-196℃-650℃ ‌連接方式‌：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍 ‌驅動方式‌：手動、氣動、液動、電動 這些特點和技術參數使得焊接閘閥Z62Y-63 DN250在各種工業應用中表現出色，確保了系統的安全性和可靠性‌。

焊接閘閥
焊接閘閥性能參數
Z61H、Z61Y、Z61W 型 PN16~PN200 鋼制楔式閘閥主要性能參數
Z61H-16C、25 16、25 1.6、2.5 ≤ 425 水、蒸汽、油品
Z61Y-16C、25
Z61W-16P、25P 16、25 1.6、2.5 ≤ 150 弱腐蝕性介質
Z61Y-16P、25P
Z61W-16R、25R
Z61Y-16R、25R
Z61Y-16I、25I ≤ 550 油品、蒸汽
Z61Y-16V、25V ≤ 570 水、蒸汽、油品
Z61H-40~200 40~200 4.0~20.0 ≤ 425 水、蒸汽、油品
Z61H-40I~200I 40~200 4.0~20.0 ≤ 550 水、蒸汽、油品
Z61H-40P~200P 40~200 4.0~20.0 ≤ 200 硝酸類
Z61H-40R~200R 40~200 4.0~20.0 ≤ 200 硝酸類

焊接閘閥零部件材料
Z61H、Z61Y、Z61W 型 PN16~PN200 鋼制楔式閘閥零部件材料
Z61H-16C、25 碳素鋼 鉻不銹鋼   石棉石墨或柔性石墨
Z61Y-16C、25 堆焊硬質合金
Z61W-16P、25P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 石棉石墨或柔性石墨
Z61Y-16P、25P 堆焊硬質合金
Z61W-16R、25R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料
Z61Y-16R、25R 堆焊硬質合金
Z61Y-16I、25I 鉻鉬合金鋼 鉻鉬合金鋼 堆焊硬質合金
Z61Y-16V、25V 鉻鉬釩鋼 鉻鉬釩鋼 堆焊硬質合金 柔性石墨
Z61H-40~200 碳鋼 鉻不銹鋼 碳鋼+Cr13或硬質合金 柔性石墨
Z61H-40I~200I 鉻鉬鋼 合金鋼 合金鋼+硬質合金 柔性石墨
Z61H-40P~200P 鉻鎳鈦鋼 不銹鋼 不銹鋼或不銹鋼+硬質合金 柔性石墨
Z61H-40R~200R 鉻鎳鉬鈦鋼 不銹鋼 不銹鋼或不銹鋼+硬質合金 柔性石墨

性能規范
型號 公稱壓力PN（Mpa） 試驗壓力（MPa） 適用溫度（℃） 適用介質
強度試驗 密封試驗
Z62Y-160 16.0 24 17.6 ≤425 水、油品、蒸氣
Z62Y-200 20.0 30 22
Z62Y-250 25.0 37.5 27.5
Z62Y-320 32.0 48 35.2
Z62Y-P54100V P54100V 30 11 ≤540
Z62Y-P54140V P54140V 42 15.4
Z62Y-P54170V P54170V 48 18.7
Z62Y-P54170V P54170V 63 18.7 ≤570

規格尺寸
公稱壓力
PN（MPa）
公稱通徑
DN（mm）
 主要外形尺寸及連接尺寸
重量
（Kg）
d L H L1 L2
　
　
　
　
25.0
　
　
　
　
 50 43 216 840 363 197 103
65 57 254 915 363 197 110
80 67 305 950 363 197 135
100 84 406 1164 437 277 234
125 100 483 1402 437 277 343
150 125 700 1129 　 　 450
175 158 711（750） 1650 457 309 638
225 200 864（850） 1650 554 309 654
300 280 1067 2106 764 398 1973
　
　
32.0
　
　
　
 100 96 533 1236 437 277 234
125 118 610 1402 437 277 315
150 148 762（750） 1403 526 283 672
175 148 762（750） 1650 554 309 684
225 222 1041（850） 1650 554 309 696
350 350 1250 2255 　 　 2605
　
P54100V
　
　
 175 148 762（750） 1650 554 309 683
225 222 1041（850） 1650 554 309 704
250 222 1041（900） 1795 554 309 1214
300 294 1254 2080 554 309 2125
　
P5414V
　
 125 136 600 1115 　 　 　
175 175 750 1205 　 　 　
225 217 850 1490 　 　 　
　
P54170V
　
　
 125 98 630（580） 1230 437 277 312
225 186 1060（850） 1680 554 309 1404
300 278 1397 2265 764 　 2834
350 338 1550 2536 715 　 5591
　
P57170V
　
 125 124 600 1115 　 　 　
175 163 750 1205 　 　 　
225 201 850 1490
