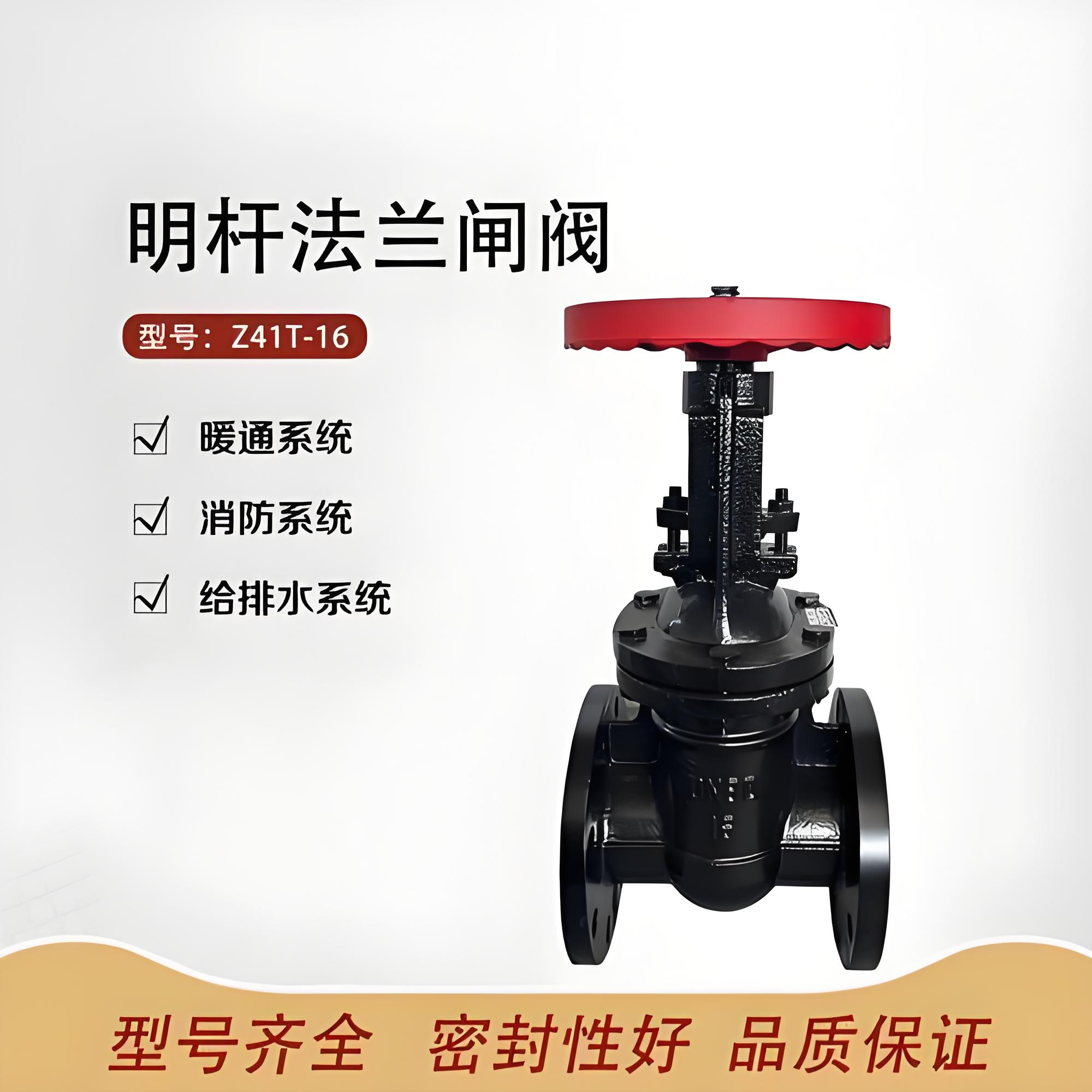

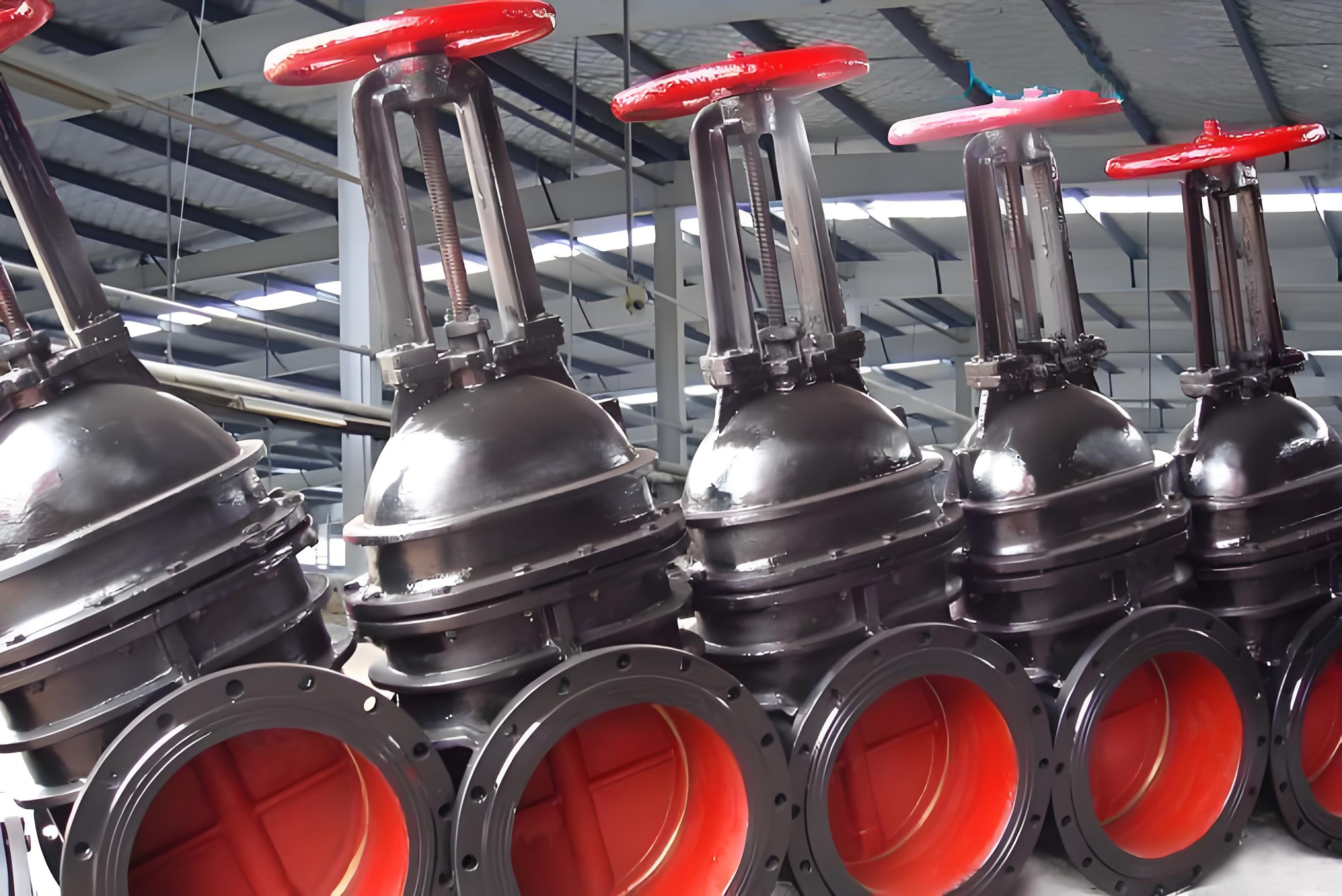

鑄鐵明桿閘閥是一種常用的流體控制設備,主要用于接通和斷流管路中的介質。其結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小,適用于各種工業領域。
鑄鐵明桿閘閥的主要結構包括閥體、閥蓋、閥桿、閥板和填料函等。閥桿暴露在外,便于觀察其運行狀態,確保安全可靠的操作。其密封面通常采用不銹鋼和硬質合金,使用壽命長,密封可靠。
鑄鐵明桿閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式是楔形閘板,可以做成剛性或彈性以適應不同的工況需求。
鑄鐵明桿閘閥廣泛應用于石油、化工、電力、冶金、城市供水、排水、污水處理、農業灌溉、消防系統、建筑供暖和制藥工業等領域。它適用于控制水、油、氣、蒸汽等流體的輸送,確保生產過程的安全和穩定。
在選購鑄鐵明桿閘閥時,需要注意以下幾點:
綜上所述,鑄鐵明桿閘閥憑借其結構緊湊、操作簡便、密封可靠等特點,在多個工業領域中發揮著重要作用。
鑄鐵閘閥型號:Z41T | 鑄鐵閘閥公稱通徑:50MM-1200MM | 鑄鐵閘閥使用壓力:1.0MPA -1.6MPA |
鑄鐵閘閥連接方式:法蘭連接 | 鑄鐵閘閥形式:手動 | 鑄鐵閘閥主要功能:起開關作用 |
鑄鐵閘閥使用介質:水工業管道 | 鑄鐵閘閥材質:HT200鑄鐵 | 鑄鐵閘閥標準:機械部標準或定做非標 |
型號 | 公稱壓力MPa | 試驗壓力MPa |
工作 溫度 |
使用 介質 |
||
強度 | 密封(液) | 低壓密封(氣) | ||||
Z41T-10 | 1.0 | 1.5 | 1.1 | 0.6 | ≤200℃ | 水、蒸汽 |
Z41T-10C |
口徑 DN(mm) |
Z41H(T)-10(10C) | ||||
L | D | H | H1 | D0 | |
40 | 165 | 145 | 250 | 295 | 160 |
50 | 180 | 160 | 270 | 325 | 180 |
65 | 195 | 180 | 300 | 380 | 180 |
80 | 210 | 195 | 330 | 420 | 200 |
100 | 230 | 215 | 410 | 520 | 200 |
125 | 255 | 245 | 470 | 610 | 240 |
150 | 280 | 280 | 550 | 710 | 240 |
200 | 330 | 335 | 700 | 915 | 320 |
250 | 380 | 390 | 830 | 1095 | 320 |
300 | 420 | 445 | 960 | 1275 | 400 |
350 | 450 | 500 | 1130 | 1500 | 400 |
400 | 480 | 565 | 1345 | 1760 | 500 |
450 | 510 | 615 | 1450 | 1920 | 500 |
500 | 540 | 670 | 1650 | 2170 | 720 |
600 | 600 | 780 | - | - | - |
700 | 660 | 895 | |||
800 | 720 | 1010 | |||
900 | 780 | 1110 | |||
1000 | 840 | 1220 | |||
1200 | 960 | 1450 | - | - |
型號 | 閥體 | 閥蓋 | 閘板 | 閥桿螺母 | 閥桿 | 填料 |
Z41H(T)-10 | 灰鑄鐵 | 灰鑄鐵 | 銅 | 不銹鋼 | 油浸石棉盤根 |
