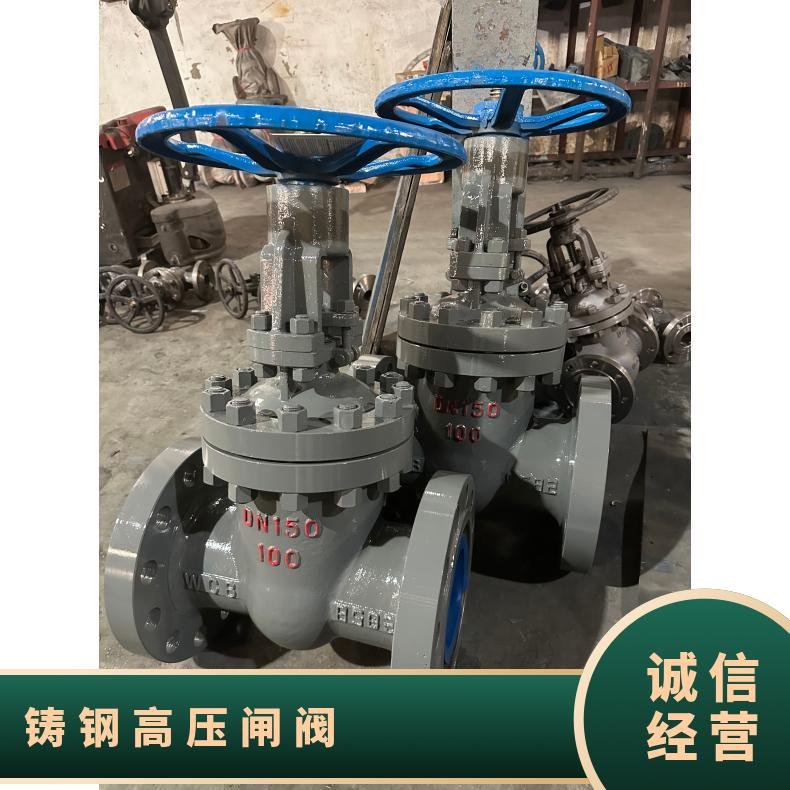

Z41Y-100C閘閥是一種高壓鑄鋼法蘭閘閥,適用于手動操作,常用于蒸汽管道的開關控制。該閥門的設計特點包括結構緊湊、設計合理、剛性好、通道流暢,且流量系數小。其密封面采用不銹鋼和硬質合金材料,具有較長的使用壽命。此外,該閥門采用柔性石墨填料,密封可靠,操作輕便靈活。
Z41Y-100C閘閥適用于石油化工、火力發電廠等油品、水蒸氣管路,作為接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。其工作溫度范圍廣泛,適用于高溫高壓環境。
該閥門的驅動方式包括手動、氣動、電動和齒輪傳動等多種方式,結構形式為彈性楔式單閘板和剛性楔式單閘板雙閘板型式。
Z41Y-100C閘閥的主要技術參數如下:
Z41Y-100C閘閥的結構特點和應用場景:
在閥門的設計上,Z41Y-100I高溫高壓鉻鉬鋼蒸汽法蘭閘閥采用了法蘭連接方式,使得安裝更加便捷,同時也增強了閥門的密封性能。其獨特的閘板設計,不僅保證了閥門的流暢通流,而且使得閥門在關閉時更加嚴密,有效防止了蒸汽的泄漏。
此外,該閥門還具備出色的操作性能。其啟閉靈活,響應迅速,能夠快速地調節和控制蒸汽的流量和壓力。同時,閥門的維護保養也十分方便,只需定期對閥門進行潤滑和檢查,即可保證其長期穩定運行。
綜上所述,Z41Y-100I高溫高壓鉻鉬鋼蒸汽法蘭閘閥憑借其優異的耐高溫高壓性能、卓越的耐腐蝕性以及出色的操作性能,成為了眾多工業領域中不可或缺的重要設備。無論是對于提高生產效率,還是對于保障生產安全,這款閥門都發揮著舉足輕重的作用。
型號 |
材料 |
|||
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z41W-16P~25P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
石棉石墨或柔性石墨 |
Z41Y-16P~25P |
堆焊硬質合金 |
|||
Z41W-16R~25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
Z41Y-16R~25R |
堆焊硬質合金 |
|||
Z41W-40P~63P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
Z41Y-40P~63P |
堆焊硬質合金 |
|||
Z41W-40R~63R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
Z41Y-40R~63R |
堆焊硬質合金 |
|||
Z41Y-100P~160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
Z41Y-100R~160R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
||
Z41H-40P~200P |
鉻鎳鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |
Z41H-40R~200R |
鉻鎳鉬鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性 |
Z41H、Z41Y、Z41W(PN100)不銹鋼閘閥主要外形尺寸
DN |
L |
D |
H |
W |
重量 / kg |
50 |
250 |
195 |
680 |
300 |
48 |
65 |
280 |
220 |
720 |
300 |
68 |
80 |
310 |
230 |
870 |
350 |
92 |
100 |
350 |
265 |
885 |
400 |
133 |
125 |
400 |
310 |
1020 |
450 |
216 |
150 |
450 |
350 |
1110 |
500 |
275 |
200 |
550 |
430 |
1225 |
500 |
360 |
250 |
650 |
500 |
1257 |
550 |
700 |
