給水止回閥有什么作用?有哪幾種?
答:給水止回閥也叫給水逆止閥,是用來防止鍋爐內的水倒流的。
常用的給水止回閥有升降式和旋啟式兩種。
(1)

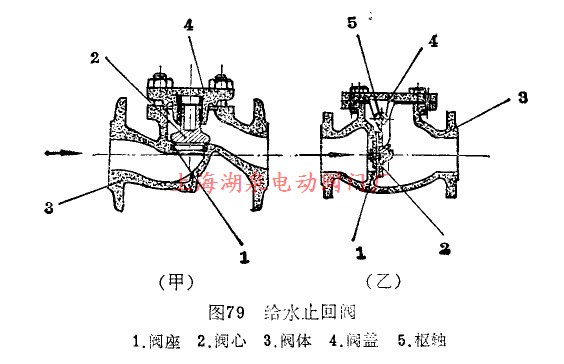

升降式給水止回閥[圖79(甲)]:主要由閥體、有導向槽的閥蓋、帶有短閥桿的閥心和閥座等組成。諾有短桿的閥心可以在閥蓋上的導向槽內上下滑動,當給水壓力高于鍋爐內蒸汽壓力時,給水便會頂起閥心進入鍋內;當給水壓力低丁鍋內蒸汽壓力時,則閥心即自行關閉,使鍋爐內的水不能倒流。這種止回閥的阻力較大,常用在低壓管道上。
(2)
旋啟式給水止回閥[圖79(乙)];主要面閥體、閥蓋、閥心和閥座等組成。這種閥的開啟和關閉是靠活門圍繞著閥座作旋轉擺動來實現(xiàn)的。當給水壓力高于鍋爐內蒸汽壓力時,活門即被頂開,給水便進入鍋內,當給水壓力低于鍋爐內蒸汽壓力時,活門又被頂回關閉,阻止鍋水倒流。這種止回閥的阻力較小,但在低壓鍋爐管道中使用時,因活門兩側的壓差小,密封性較差,多用于中、高壓鍋爐和大管徑的給水管道上。
