精小型電動執行器控制部件使用說明

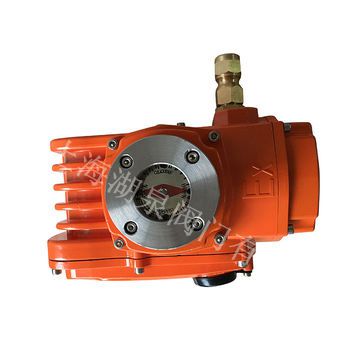

一、精小型電動執行器概述
精小型
電動執行器控制部件是一種緊湊型,智能化的調節型電動執行器控制部件。帶有就地顯示操作面板,具有就地與遠方可切換操作功能。EOA精小型電動執行器提供了完整的中文設臵菜單及操作指導。設臵只需按照菜單提示,通過操作面板的按鍵操作即可。所有的調整、標定工作均由控制電路自行完成。顯示器實時顯示運行參數、運行狀態、故障原因等,具有更完美、更友好的人機界面。根據用戶對防護等級的不同要求,就地操作按鍵板可使用非通透式磁性按鈕、紅外遙控或普通按鍵。
二、精小型電動執行器主要功能
1、給定信號失效判斷與保護功能 給定信號引線開路、短路、超出正常范圍時,發出報警,并能根據用戶選定的信號失效處理方式(全開、全關、保持)自動控制閥門的位臵。
2、位臵發送器信號失效判斷保與護功能 位臵傳感器引線故障、本身?yè)p壞,可立即自動切斷電機電源,發出報警。
3、閥門卡澀判斷與處理功能 出現卡澀,控制電路會控制電機向相反方向轉動一小步,然后再按原方向運轉。如果卡澀消失,轉入正常運行。如果卡澀繼續,再重復后退、前進一次。三次進退卡澀消失,按正常情況處理,不能消失則關斷電機電源,發出報警。
4、電子行程限位 電子限位可實現中途、全開、全關限位。開度達到限位位臵,20mS內可切斷電機電源。
5、自動調整電機轉動方向功能 自動識別電機轉動方向,并自動調整為需要的方向。
6、瞬間防反轉功能 確保在電機停下來后才可啟動反轉。
7、精確的定位功能 采用獨特的自適應算法確定提前發出電機停止信號的時間,大大地提高了定位精度。對于執行器的轉動慣量、負載力矩的變化等,自適應定位軟件均可保證精確定位,大大降低了基本誤差。
8、自動適應正/反向操作模式功能 可根據用戶定義,自動確定開/關閥門的運行方向。 9、就地手動操作與遠方自動操作可切換 提供就地手動與遠程自動兩種運行模式。通過就地操作面板,可實現兩種運行模式的切換。 10、位臵檢測電位器安裝指導功能。
三、精小型電動執行器主要技術指標
1、調節(給定)輸入信號: 4~20mA;輸入電阻150Ω。 2、位反信號輸出: 4~20mA;輸出負載電阻≤750Ω。 3、靈敏度:0.05%。 4、死區值:0~4%。 5、定位誤差:≤±0.5%(與機械機構有關)。 6、阻尼特性:死區值大于0.5%,無振蕩。 7、遲滯:不大于0.2S。 8、工作電源: AC220V±10%。 9、電機驅動電流:長期工作不大于1.5A。
10、電氣限位范圍: 關限位:0~100%;開限位0~100%
11、顯示精度: 0.5級。
12、工作環境溫度: -25~70℃。
13、環境濕度: ≤95%RH。
四、精小型電動執行器使用
控制電路提供兩種運行模式:即就地手動模式和遠方自動模式。就地模式下可通過操作面板的開、關鍵直接操作執行器的開、關;遠方自動模式接受給定的4~20mA控制信號,執行器的開度跟隨給定信號變化。 如果以手動調節的4~20mA信號取代控制系統(調節器)送出的給定信號,也可實現遠方手動操作。 上電后控制電路自動進入遠方運行模式。 1、從遠方自動模式切換到就地模式 同時按下“就地/遠方”鍵和“ E ”鍵保持5秒鐘以上, “就地”指示燈亮,表示進入了就地手動模式,同時松開按鍵,即可進行就地手動操作。 2、從就地模式返回遠方模式 只需按下“就地/遠方”鍵,當就地指示燈熄滅,松開按鍵,即返回了遠方模式。 3、就地手動操作 就地手動操作為點動模式。及按下“開”鍵,執行器向開方向運行。松開按鍵或運行到全開位臵,執行器停止運行。在全開位臵,按“開”鍵無效。按下“關”鍵,執行器向關方向運行。松開按鍵或運行到全關位臵,執行器停止運行。在全關位臵,按“關”鍵無效。 就地手動模式下不作卡澀判斷。中途限位在就地模式下不起作用。
